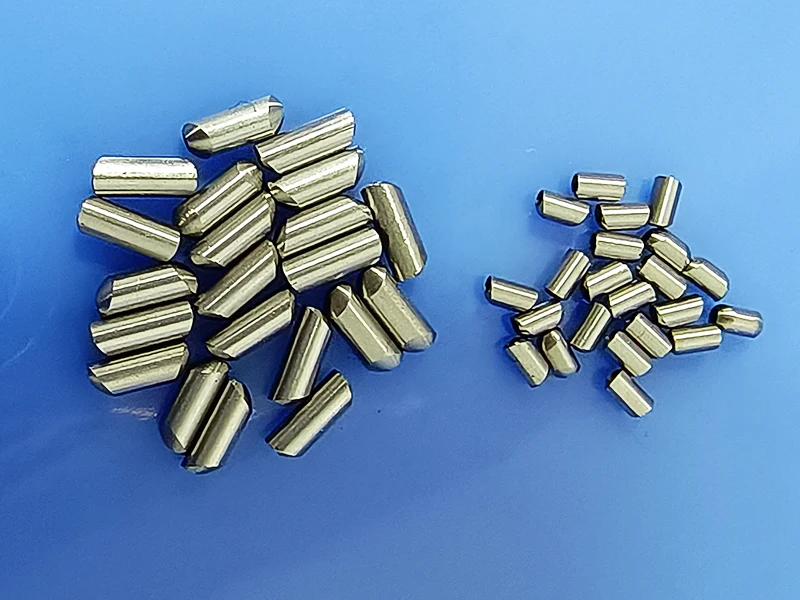

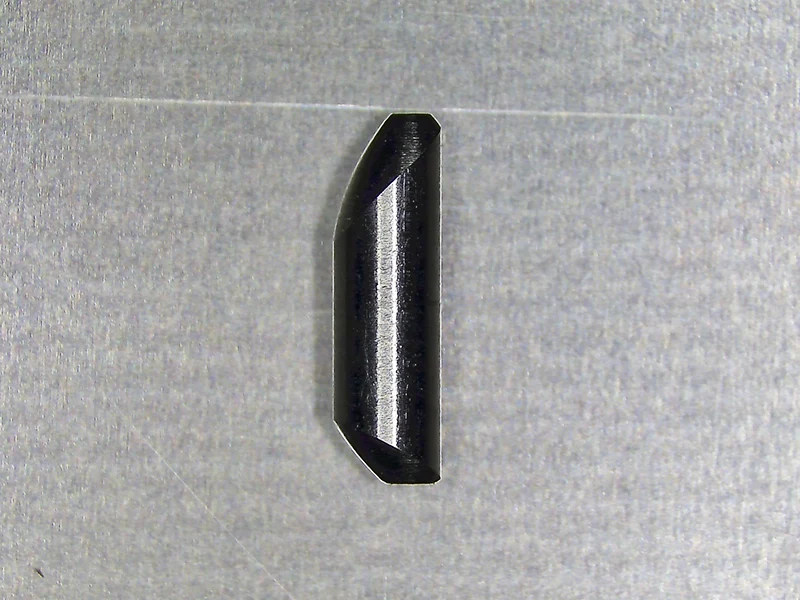

Tornitura eccentrica su tornio CNC

Precisione della stazione

Tecnologia eccentrica CNC

La tornitura eccentrica di Sanluo Precision su tornio CNC utilizza la tecnologia CNC avanzata. Programmazione eccentrica dell'asse C: funzione dell'asse C del sistema CNC per il posizionamento e l'indicizzazione del mandrino, rotazione degli utensili secondo la traiettoria eccentrica senza bloccaggio eccentrico; i metodi di programmazione includono la programmazione del codice G, la programmazione delle coordinate polari, la programmazione parametrica per calcolare automaticamente la traiettoria dell'utensile; principio di lavorazione: il centro del pezzo si trova al centro del mandrino, l'utensile è compensato dall'eccentricità, coopera con l'asse C del mandrino e l'interpolazione dell'asse X/Z per formare un cerchio esterno eccentrico o un foro interno. Vantaggi di lavorazione: bloccaggio semplice con bloccaggio concentrico del pezzo senza correzione eccentrica, tempo di bloccaggio ridotto dell'80%; alta precisione con precisione di indicizzazione dell'asse C ±5″, precisione di eccentricità ±0,005 mm, precisione di ripetizione ±0,002 mm; lavorazione multieccentrica con un solo bloccaggio per eccentricità multiple, indicizzazione automatica dell'asse C, efficienza aumentata di 3 volte.

Metodi di programmazione CNC

L'impianto di lavorazione di Sanluo Precision dispone di una programmazione efficiente per la tornitura eccentrica su tornio CNC: programmazione delle coordinate polari con comandi delle coordinate polari G15/G16, impostazione del centro eccentrico come polo, descrizione della traiettoria dell'utensile con raggio polare R e angolo polare θ (cerchio esterno eccentrico: rotazione dell'asse C del mandrino, eccentricità di alimentazione dell'asse X, rotazione dell'asse Z per ottenere un cilindro eccentrico; foro interno eccentrico: movimento radiale dell'utensile noioso, collaborazione con l'asse C per la tornitura del foro eccentrico); programmazione di sottoprogrammi con profilo eccentrico come sottoprogramma, chiamata del programma principale all'indicizzazione dell'asse C per la lavorazione multieccentrica; programmazione parametrica con eccentricità, angolo eccentrico, lunghezza eccentrica come variabili, modifica dei parametri per cambio rapido del modello; verifica della simulazione utilizzando il software CAM per simulare, controllare interferenze e collisioni, ottimizzare il percorso utensile per garantire la correttezza del programma.

Evidenti vantaggi tecnici

In qualità di produttore professionale di tornitura eccentrica su tornio CNC, Sanluo Precision presenta evidenti vantaggi tecnici: maggiore efficienza (il tradizionale bloccaggio e correzione eccentrica richiede 30-60 minuti, la programmazione del bloccaggio dell'asse C CNC richiede solo 5 minuti, efficienza aumentata dell'80%; solidificazione del programma per la produzione di massa con buona consistenza), precisione garantita (elevata precisione di indicizzazione dell'asse C, precisione dell'eccentricità ± 0,005 mm migliore rispetto al tradizionale ± 0,02 mm; nessun errore di bloccaggio, eliminazione dei fattori umani con CPK≥1,67), eccentricità complessa (multi-eccentricità, eccentricità variabile, eccentricità irregolare realizzata in modo flessibile dalla programmazione CNC, che non può essere elaborata dalla produzione tradizionale), automazione (carico e scarico robotizzato, funzionamento automatico del programma, produzione senza operatore 24 ore su 24), costi ridotti (brevi tempi di bloccaggio, elevata efficienza di lavorazione, basso costo della manodopera, vantaggi più evidenti per lotti più grandi). Forniamo servizi professionali di lavorazione su tornio CNC personalizzati per clienti globali, garantendo una qualità stabile e affidabile di ciascun prodotto.

Parametri tecnici dell'attrezzatura
