Lavorazione ad alta tolleranza

Tecnologia ad alta tolleranza

La lavorazione ad alta tolleranza di Sanluo Precision prevede un controllo preciso dei gradi di tolleranza elevata: tolleranza del grado IT2 ±0,001-0,004 mm (adatta per adattamento ad alta precisione), tolleranza del grado IT3 ±0,001-0,006 mm (adatta per adattamento di precisione), tolleranza del grado IT4 ±0,002-0,01 mm (adatta per parti di precisione generali), tolleranza del grado IT5 ±0,003-0,015 mm (adatta per precisione ordinaria) parti). I tipi di adattamento includono: adattamento con gioco H7/h6 con gioco 0,002-0,015 mm, adattamento con transizione H7/k6 con posizionamento accurato, adattamento con interferenza H7/p6 con interferenza 0,005-0,025 mm. Intervallo di dimensioni: diametro φ0,03-800 mm, lunghezza ≤2000 mm, apertura φ0,02-500 mm. Il sovrametallo di lavorazione è progressivo per strati: sgrossatura 0,02-0,05 mm, semifinitura 0,05-0,1 mm, finitura 0,001-0,003 mm, rettifica 0,001-0,005 mm.

Ampi campi di applicazione

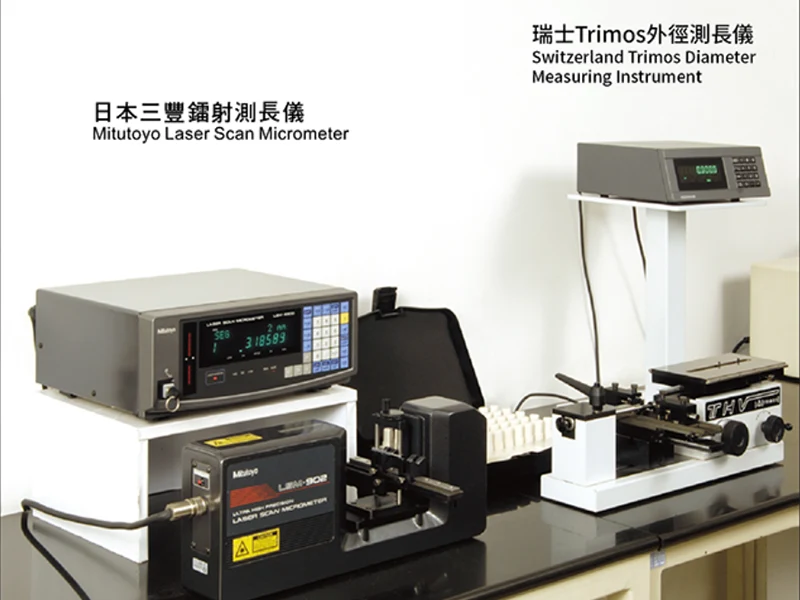

In quanto impianto di lavorazione professionale di lavorazione ad alta tolleranza, Sanluo Precision è dotato di apparecchiature di prova di precisione: strumenti di misura generali come strumenti laser/micrometro ultrapreciso/micrometro/micrometro interno/calibri a corsoio, strumenti di misura speciali come tamponi con limite liscio/calibro ad anello, CMM con precisione 0,002 mm, rotondimetro con precisione 0,0005 mm. Adottare il controllo del processo SPC, la carta di controllo X-R, CPK≥1,33 per la qualificazione, ispezione al 100% delle dimensioni chiave. Campi di applicazione: industria automobilistica (alesaggio cilindro blocco motore grado IT7 ±0,008 mm, perno principale albero motore grado IT6 ±0,005 mm, tolleranza profilo dente albero ingranaggio cambio grado IT6), macchinari di precisione (tolleranza passo ingranaggio planetario riduttore ±0,01 mm, precisione passo vite a sfere grado IT5), produzione di stampi (tolleranza nucleo stampo a iniezione ±0,01 mm, colonna guida stampo per stampaggio e boccola adatta H7/h6), sistema idraulico (stantuffo della pompa idraulica grado IT6 ±0,004 mm, gioco di adattamento grado IT7 del pistone del cilindro idraulico 0,02-0,05 mm). Abbiamo fornito servizi di lavorazione personalizzati ad alta precisione a FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion e altre aziende, con una produzione annua di 3 milioni di parti ad alta tolleranza e un tasso di qualificazione della tolleranza del 99,5%.

Parametri tecnici dell'attrezzatura
