Lavorazione di componenti di precisione con precisione submicronica

L'approvvigionamento di componenti di precisione con lavorazione di precisione submicronica da un produttore cinese diventa molto più pratico quando le tolleranze, le attrezzature e la catena di ispezione del fornitore sono aperte al controllo. Sanluo Precision opera dal 2007, impiega oltre 230 persone in una struttura di quasi 8.000 metri quadrati e ha consegnato oltre 1,3 milioni di parti di precisione complesse. Questa pagina illustra cosa significa effettivamente la capacità submicronica in officina, dove viene applicata e come viene prodotta la prova della qualità.

Cosa significa precisione submicronica nella produzione reale

1. Fresatura CNC ad altissima precisione: Precisione di lavorazione di ±0,002 mm su contorni complessi e superfici funzionali.
2. Rettifica di precisione: Precisione di ±0,001 mm, con accuratezze dimensionali di microrettifica che raggiungono ±0,0001 mm e rugosità superficiale inferiore a Ra 0,01μm per finiture di livello ottico.
3. Microtornitura su torni a fantina mobile: ±0,003 mm, adatto per alberi di piccolo diametro e connettori di precisione.
4. Elettroerosione a filo ed elettroerosione: ±0,002 mm, efficace su materiali temprati e cavità complesse.

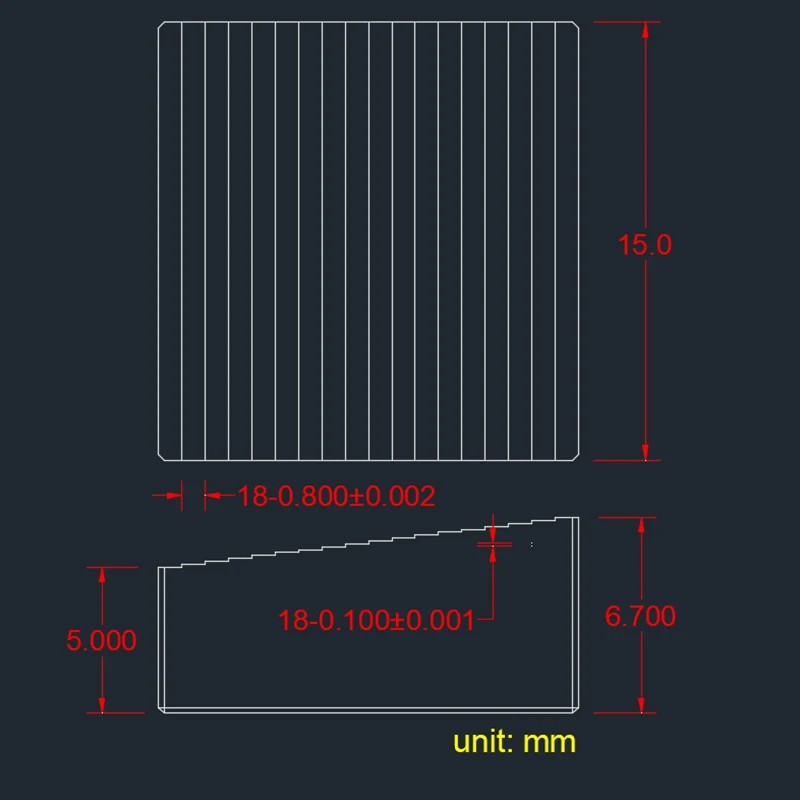

Geometrie complesse e caratteristiche miniaturizzate che mettono alla prova la lavorazione standard

Molti progetti submicronici falliscono non perché la tolleranza stessa sia impossibile, ma perché la geometria della parte è troppo piccola o troppo complessa per i fissaggi, gli utensili e la metrologia convenzionali. La capacità di Sanluo di realizzare parti complesse si basa esattamente su questi vincoli.

Scala in miniatura: dimensione della parte più piccola 0,08 × 0,08 mm; microstrutture fino a 0,005 mm; microfori di diametro 0,003 mm; aste di microdiametro da 0,01 mm. Questi non sono risultati ottenuti solo come prototipi: sono dimensioni rilevanti per la produzione di componenti medici, semiconduttori e di comunicazione ottica.

Parti deformabili e difficili da trattenere: la conoscenza proprietaria della selezione dei materiali, del trattamento termico e della gestione delle sollecitazioni consente a Sanluo di lavorare geometrie a pareti sottili, sottili o comunque soggette a distorsioni senza perdere la finestra submicronica. Il tasso di qualificazione del 99,8% riportato sul lavoro con tolleranze strette riflette questo controllo del processo e non un singolo risultato dell'ispezione.

Gamma di materiali adattata ai percorsi di processo submicronici

La precisione submicronica dipende da qualcosa di più della semplice risoluzione della macchina. La lavorabilità del materiale, la stabilità termica e la risposta post-lavorazione determinano se una tolleranza a livello di micron sopravvive all’ispezione finale. Sanluo elabora quasi tutti i materiali tecnici disponibili sul mercato nazionale e il percorso del processo viene selezionato di conseguenza.

Gruppo materiale	Esempi	Considerazione submicronica
Metalli	Acciaio inossidabile per impianti/intervento, lega di titanio, lega ad alta temperatura, molibdeno, tungsteno, lega di alluminio, lega di rame, acciaio per stampi, acciaio rapido in polvere	L'usura dell'utensile, lo stress residuo e la distorsione del trattamento termico devono essere controllati per proteggere la fascia di tolleranza finale.
Materiali fragili	Diamante, quarzo, vetro ottico, ceramica, acciaio al tungsteno	Spesso vengono preferiti i percorsi di rettifica ed elettroerosione; la scheggiatura dei bordi e il controllo delle microfessurazioni diventano il fattore limitante.
Ingegneria delle materie plastiche	PEEK, PEI, PAI, UPE	La forza di serraggio e l'espansione termica possono spostare le dimensioni submicroniche; la progettazione degli apparecchi e il controllo della temperatura sono decisivi.

È disponibile un trattamento superficiale integrato (trattamento termico sotto vuoto, anodizzazione, lucidatura elettrolitica e vari rivestimenti) in modo che le parti finite arrivino pronte per gli ambienti più esigenti. Ciò è importante perché la lavorazione di componenti di precisione con precisione submicronica raramente è un esercizio di semplice lavorazione; i processi a valle possono spostare le dimensioni se non sono pianificate nel percorso.

Industrie che dipendono dalla produzione submicronica

La richiesta di lavorazioni submicron proviene da applicazioni in cui una deviazione a livello di micron modifica la funzione, la sicurezza o la resa. L’esperienza produttiva di Sanluo è concentrata in quattro settori regolamentati e tecnicamente impegnativi.

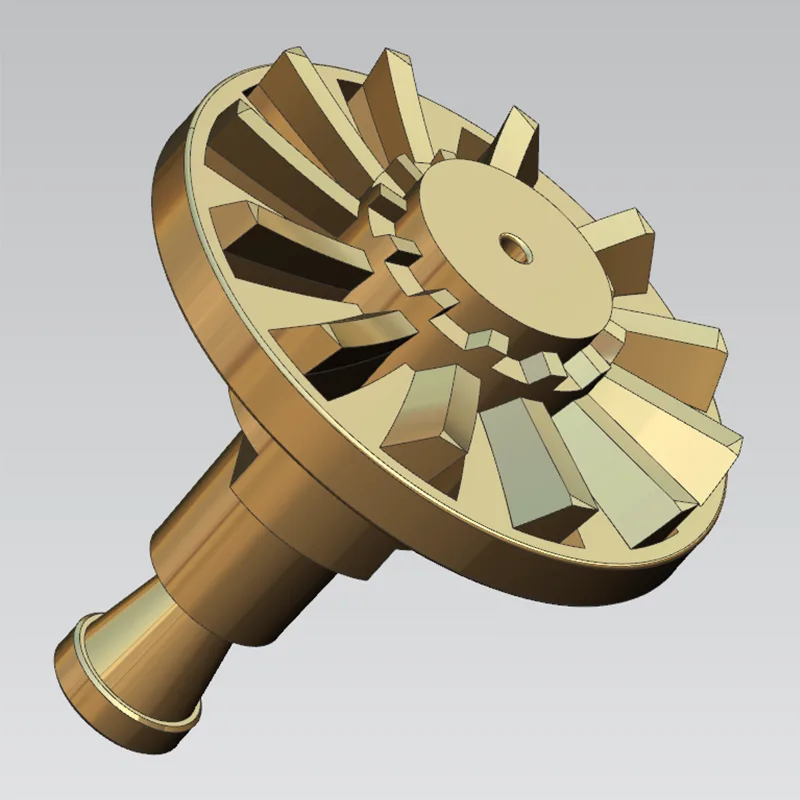

Dispositivi medici: pompe per sistemi di assistenza ventricolare interventistica, strumenti chirurgici per il glaucoma, componenti cardiaci artificiali, parti di stent vascolari e teste di macinazione dei calcoli biliari. In questi componenti, la finitura superficiale e la qualità dei bordi possono influenzare l’emocompatibilità e i risultati chirurgici tanto quanto la tolleranza dimensionale.

Apparecchiature per semiconduttori: dispositivi di rivestimento per macchine opto-bar, dispositivi per il vuoto, coltelli per la macinazione di wafer di silicio diamantato e supporti elastici. La planarità submicronica e la precisione della posizione dei fori influenzano direttamente l'uniformità del rivestimento e la ripetibilità nella gestione dei wafer.

Comunicazione ottica: componenti ottici di precisione e parti relative al rivestimento, dove la rugosità superficiale nell'intervallo submicronico riduce la perdita di dispersione e migliora l'efficienza di accoppiamento.

Ricerca scientifica: progetti di ricerca e sviluppo universitari e istituzionali che richiedono pezzi unici o in piccoli volumi al di fuori dei cataloghi di lavorazione standard. Sanluo supporta quantità d'ordine minime di un pezzo, cosa insolita per una fabbrica di queste dimensioni ed è particolarmente rilevante per i gruppi di ricerca che ripetono progetti.

In tutti questi settori, il filo conduttore è che la lavorazione di componenti di precisione con precisione submicronica è specificata perché il costo del guasto – clinico, di resa o sperimentale – è di gran lunga superiore al costo della parte.

Prova della qualità: catena di ispezione e documentazione di produzione

Controllo dimensionale: macchine di misura a coordinate con precisione di misura di 0,002 mm per tolleranza dimensionale e distanza dei fori; strumenti laser, micrometri ultraprecisi, micrometri, calibri a corsoio, calibri a tampone, calibri ad anello e calibri per filettature per la verifica di diametro e lunghezza.

Ispezione geometrica: rotondità, planarità, perpendicolarità, concentricità, eccentricità e tolleranza di posizione vengono verificate all'interno delle finestre indicate in questa pagina, ad esempio rotondità da 0,0005 mm a 0,005 mm e tolleranza di posizione da 0,002 mm a 0,05 mm. La tabella di precisione della stazione di lavoro della fabbrica specifica planarità fino a 0,0003 mm, parallelismo 0,001 mm, perpendicolarità 0,001 mm, simmetria 0,002 mm e tolleranza di posizione 0,002 mm.

Registro della produzione: produzione annua di 200.000 pezzi per lavori con tolleranze strette, un tasso di qualificazione del 99,8% e oltre 1,3 milioni di pezzi complessi di precisione consegnati. L'azienda opera secondo gli standard del sistema di qualità ISO9001 e ISO14001, con ingegneri di processo, ingegneri della qualità, progettisti, programmatori e operatori di macchine dedicati, per un totale di oltre 230 dipendenti.

Piattaforma delle apparecchiature: dove viene prodotta la finestra submicronica

La capacità della macchina stabilisce il limite massimo di tolleranza. La piattaforma di ultra-precisione di Sanluo comprende apparecchiature a cinque assi con motore lineare e livello micron, configurate per parti in cui i requisiti dimensionali e di qualità della superficie sono simultanei anziché sequenziali.

Centro di lavoro ad alta velocità a 3 assi con motore lineare JDSGT400

Categoria dei parametri	Dettagli sui parametri
Posizionamento centrale	Per lavorazioni ad altissima precisione a livello submicronico
Sistema di guida	Tutti e tre gli assi adottano un doppio motore lineare
Precisione chiave	Precisione di posizionamento ripetuta fino a 0,8 micron; precisione della posizione del foro inferiore a 1 micron entro un intervallo di 100 mm
Tecnologia di base	Integra azionamento diretto, controllo della temperatura, sistema CNC JD60 sviluppato internamente e sistema di servoazionamento ad alta precisione
Vantaggio fondamentale	Impegnati a sostenere che “la superficie è la superficie funzionale”
Applicazione tipica	lavorazione con tolleranze strette di stampi ottici di precisione, parti di semiconduttori e parti strutturali di alta precisione

Centro di lavoro a 5 assi ad alta precisione a livello di micro5 micron

Categoria dei parametri	Dettagli sui parametri
Posizionamento centrale	Elevate prestazioni dinamiche e lavorazione ad alta precisione di parti in miniatura ad alto valore aggiunto
Precisione chiave	Precisione di posizionamento ripetuta 0,0005 mm, precisione di posizionamento < 0,002 mm
Sistema a mandrino	Velocità massima del mandrino 60.000 giri/min
Caratteristiche strutturali	Struttura compatta, peso totale 550 kg; Magazzino utensili a tre strati con 60 utensili; il sistema di pallet nell'area di lavorazione contiene 6 attrezzature a punto zero
Risparmio energetico	Consumo energetico estremamente basso (<500W), dotato di aspiratore di nebbie oleose
Sistema CNC	Sistema Beckhoff tedesco
Corsa (X/Y/Z)	78 / 56 / 50 mm
Applicazione tipica	lavorazione con tolleranze strette di componenti tecnici in miniatura e piccole parti in metalli preziosi

Collaborazione ingegneristica e logistica

Un progetto submicronico inizia solitamente prima che venga tagliato il primo chip. Il flusso di lavoro di Sanluo è progettato per rispettare i vincoli di tolleranza superficiale, materiale e ispezione in fase di preventivo e pianificazione del processo, riducendo il rischio di una deviazione dimensionale in fase avanzata.

Interfaccia di ingegneria: gli ingegneri di processo e gli ingegneri della qualità esaminano insieme il disegno, segnalando le caratteristiche che richiedono attrezzature speciali, ispezioni durante il processo o un percorso di lavorazione diverso. La progettazione, la lavorazione, l'assemblaggio e il debug di parti o attrezzature possono essere completati internamente.

Ciclo produttivo: 3–20 giorni, a seconda della complessità e del materiale. La tabella della capacità produttiva in questa pagina mostra un intervallo compreso tra 1 e 999.999 pezzi, con il ciclo effettivo confermato al momento della revisione dell'ordine.

Confezione: l'imballaggio logistico segue gli standard specificati dal cliente o gli standard interni. Il cartone dell'imballaggio esterno può resistere per un'ora di immersione in acqua e non danneggerà le parti se lasciate cadere liberamente da un'altezza di 1 metro: una protezione pratica per le parti submicrometriche i cui bordi e superfici sono vulnerabili durante il trasporto.

Per gli acquirenti che acquistano dalla Cina la lavorazione di componenti di precisione con precisione submicronica, questa combinazione di revisione ingegneristica, tempo di ciclo definito e imballaggio protettivo riduce i rischi non tecnici che spesso minano un fornitore di lavorazione altrimenti capace.

Perché Sanluo Precision è un partner submicronico verificabile

Primo, le dichiarazioni di tolleranza sono legate a percorsi di processo denominati: fresatura CNC ±0,002 mm, rettifica ±0,001 mm, tornitura svizzera ±0,003 mm ed EDM ±0,002 mm.

Secondo, l'involucro della parte complessa è indicato in dimensioni concrete: dimensione minima della parte 0,08 × 0,08 mm, microstrutture 0,005 mm, microfori 0,003 mm e aste micro-diametro 0,01 mm.

Terzo, il record di qualità è quantificato: produzione annua di 200.000 pezzi, tasso di qualificazione del 99,8% e 1,3 milioni di parti complesse consegnate.

Quarto, la base clienti comprende Huawei, BYD, Foxconn, Advanced Microelectronics e Mindray Medical, rapporti che impongono requisiti di audit e ripetibilità al fornitore.

Per un team di approvvigionamento che valuta la lavorazione di componenti di precisione con precisione submicronica, questi fatti forniscono una base per la qualificazione dei fornitori che va oltre il linguaggio delle brochure. Possono essere confrontati con disegni, rapporti di ispezione e documentazione di fabbrica.

Domande frequenti

D: Qual è la dimensione più piccola del pezzo che Sanluo può lavorare per soddisfare i requisiti inferiori al micron?

R: La dimensione della parte più piccola è 0,08 × 0,08 mm. Le microstrutture possono scendere fino a 0,005 mm e i microfori fino a 0,003 mm di diametro. Queste dimensioni sono supportate da piattaforme ultraprecise, tra cui centri di lavoro azionati da motori lineari e apparecchiature a cinque assi a livello di micron.

D: Quale processo di lavorazione viene utilizzato per i materiali temprati con tolleranza inferiore al micron?

R: L'elettroerosione a filo e la lavorazione con elettroerosione sono comunemente utilizzate per materiali temprati e raggiungono una precisione di ±0,002 mm. La rettifica di precisione viene applicata anche laddove la geometria lo consente, con precisione di ±0,001 mm e rugosità superficiale inferiore a Ra 0,01μm nella microrettifica.

D: Come viene verificata la precisione inferiore al micron prima della spedizione?

R: Il controllo dimensionale utilizza macchine di misura a coordinate con precisione di misura di 0,002 mm, integrate da strumenti laser, micrometri ultraprecisi, tamponi, calibri ad anello e calibri per filettature. Le tolleranze geometriche come rotondità, planarità, perpendicolarità e tolleranza di posizione vengono verificate rispetto alle finestre indicate.

D: Quali materiali sono disponibili per la lavorazione submicrometrica?

A: Sanluo lavora acciaio inossidabile per impianti/interventi, leghe di titanio, leghe ad alta temperatura, molibdeno, tungsteno, leghe di alluminio, leghe di rame, acciaio per stampi, acciaio rapido in polvere e acciaio strutturale; materiali fragili come diamante, quarzo, vetro ottico, ceramica e acciaio al tungsteno; e tecnopolimeri tra cui PEEK, PEI, PAI e UPE.

D: Qual è il ciclo di produzione tipico per un progetto submicronico?

R: Il ciclo di produzione dura da 3 a 20 giorni, a seconda della complessità della parte, del materiale e dei requisiti di ispezione. Un ciclo aziendale viene confermato dopo la revisione ingegneristica del disegno e del percorso del processo.

D: Sanluo può supportare lavori submicronici a basso volume o una tantum?

R: Sì. Sono supportate quantità minime di ordine di un pezzo, il che è rilevante per progetti di ricerca, iterazioni di progettazione e programmi di semiconduttori o dispositivi medici a basso volume. La tabella della capacità produttiva indica un intervallo compreso tra 1 e 999.999 pezzi.

D: Come vengono imballate le parti di dimensioni inferiori al micron per la spedizione internazionale?

R: L'imballaggio logistico segue gli standard specificati dal cliente o gli standard interni. Il cartone esterno può resistere un'ora di immersione in acqua e protegge le parti da danni in caso di caduta libera da un'altezza di 1 metro.

D: Quali certificazioni del sistema di qualità possiede la fabbrica?

R: L'azienda opera secondo gli standard del sistema di qualità ISO9001 e ISO14001. La struttura si estende su una superficie di quasi 8.000 metri quadrati, impiega oltre 230 dipendenti ed è operativa dal 2007.
