Lavorazione con tolleranze strette per componenti tecnici in miniatura

Sanluo Precision è un produttore cinese di lavorazioni meccaniche di precisione specializzato in componenti personalizzati per apparecchiature mediche, produzione di semiconduttori, comunicazione ottica, ricerca scientifica e apparecchiature industriali. Le sue capacità di lavorazione coprono strutture in miniatura, fori di precisione, geometrie complesse e componenti che richiedono uno stretto controllo dimensionale. Per la lavorazione con tolleranze strette per componenti tecnici in miniatura, il processo appropriato dipende dalla geometria del componente, dalle caratteristiche del materiale, dai requisiti di tolleranza e dall'applicazione prevista. I disegni tecnici e i criteri di ispezione forniscono la base per determinare un percorso di produzione adeguato.

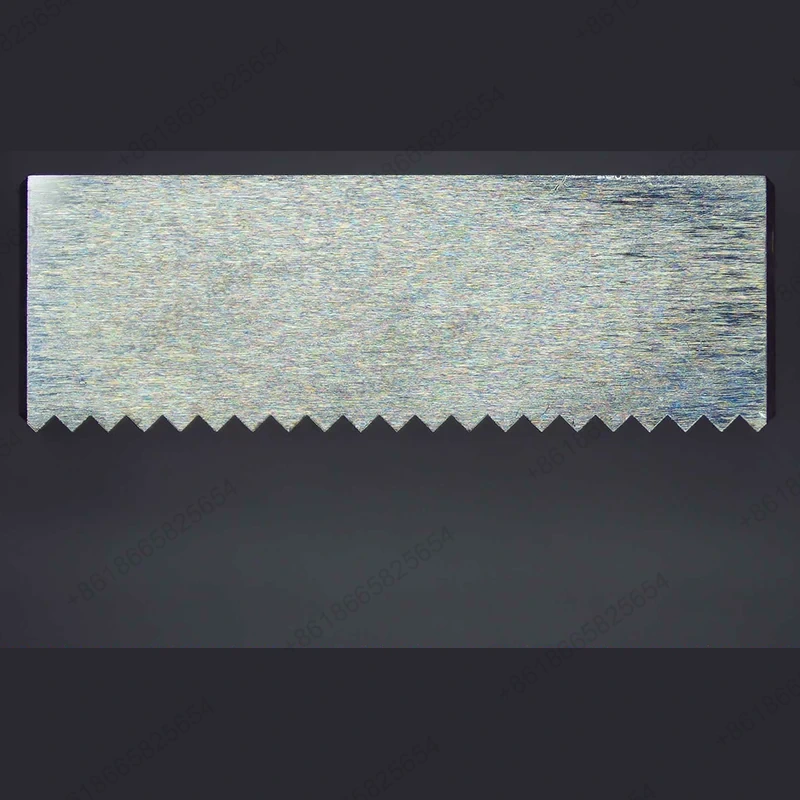

Capacità di lavorazione per componenti in miniatura

I componenti tecnici in miniatura spesso combinano dimensioni ridotte con requisiti esigenti in termini di posizione dei fori, finitura superficiale, concentricità e precisione geometrica. Una parte può apparire semplice esternamente ma richiedere comunque un attento controllo delle sue caratteristiche interne e delle interfacce funzionali. Le informazioni tecniche pubblicate da Sanluo Precision identificano microstrutture, componenti in miniatura, aste di microdiametro e minuscoli fori come aree di lavorazione specializzate.

Secondo la pagina tecnica dell'azienda, le sue capacità includono microstrutture piccole fino a 0,005 mm, parti in miniatura che misurano 0,08 × 0,08 mm, aste di microdiametro piccole fino a 0,01 mm e minuscoli fori piccoli fino a 0,003 mm. Queste cifre descrivono capacità di lavorazione specifiche piuttosto che una garanzia che ogni geometria o materiale possa essere prodotto in ogni dimensione elencata. La fattibilità effettiva dovrebbe essere valutata rispetto al disegno del componente e alle condizioni di lavorazione.

Caratteristiche tipiche dei componenti

A seconda del design, le parti di precisione in miniatura possono contenere le seguenti caratteristiche:

1. Caratteristiche di piccolo diametro:Alberi sottili, perni, aste e altre geometrie strette che richiedono un taglio controllato e una presa stabile del pezzo.

2. Fori di precisione:Piccole aperture e fori posizionati con precisione utilizzati per l'allineamento, il montaggio, il passaggio del fluido o l'assemblaggio dei componenti.

3. Superfici funzionali:Facce di contatto, superfici di tenuta, interfacce di scorrimento e altre aree in cui le condizioni della superficie influiscono sulle prestazioni dei componenti.

4. Profili complessi:Strutture sagomate o multifaccia che possono richiedere diverse operazioni di lavorazione per ottenere la geometria specificata.

Controllo delle tolleranze dimensionali e geometriche

La lavorazione con tolleranze strette richiede molto più del semplice raggiungimento di una dimensione target su un singolo pezzo. Il metodo di lavorazione, la progettazione dell'attrezzatura, le condizioni dell'utensile, il materiale del pezzo e il metodo di ispezione sono tutti fattori che influenzano il risultato finale. Le tolleranze dimensionali definiscono la variazione dimensionale accettabile, mentre le tolleranze geometriche controllano caratteristiche quali rotondità, planarità, perpendicolarità, concentricità e posizione.

Le seguenti figure sono tratte dalle specifiche tecniche fornite. Dovrebbero essere esaminati rispetto ai requisiti del componente specifico prima di essere utilizzati come criteri di accettazione contrattuale.

Capacità di controllo della tolleranza

Le specifiche di lavorazione fornite da Sanluo Precision descrivono i seguenti intervalli dimensionali, di adattamento, geometrici e di finitura superficiale:

1. Tolleranza dimensionale:Tolleranza sul diametro dal grado IT0 ±0,0002 mm al grado IT1 ±0,001 mm; tolleranza sulla lunghezza ±0,002–0,015 mm.

2. Tolleranza di adattamento:Qualità dell'albero h2/h3 e qualità del foro H2/H3, con una zona di tolleranza dichiarata di ±0,002–0,008 mm.

3. Tolleranza geometrica:Rotondità 0,0005–0,005 mm, planarità 0,0005–0,015 mm, perpendicolarità 0,001–0,02 mm, concentricità 0,002–0,015 mm, eccentricità 0,002–0,03 mm e tolleranza di posizione 0,002–0,05 mm.

4. Rugosità superficiale:Ra 0,05–1,6 μm, a seconda dei requisiti di lavorazione specificati e delle condizioni della superficie.

Questi valori rappresentano gli intervalli delle specifiche fornite. La tolleranza applicabile deve essere confermata per ciascuna caratteristica poiché i gradi di tolleranza, le deviazioni bilaterali e i sistemi di adattamento non sono intercambiabili. Ad esempio, un requisito relativo al diametro dell'albero e un requisito relativo alla posizione del foro descrivono caratteristiche diverse e richiedono approcci di ispezione diversi.

Precisione della stazione di lavoro

precisione dimensionale	L（X）	W（Y）	H（Z）	SW	GD
unità:±/mm	0.001	0.0005	0.0001	0.002	0.001
Precisione geometrica	planarità	parallelismo	perpendicolarità	simmetria	Tolleranza di posizione
unità:±/mm	0.0003	0.001	0.001	0.002	0.002
capacità produttiva	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz
ciclo produttivo	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni

Metodi di lavorazione e selezione del processo

La scelta del processo di lavorazione dipende dalla forma del componente, dalle sue dimensioni, dal materiale, dai requisiti di tolleranza e dalla qualità superficiale richiesta. Operazioni diverse hanno scopi diversi. La tornitura è adatta per le caratteristiche di rotazione, la fresatura crea superfici piane e profili complessi e la rettifica può essere utilizzata laddove è richiesto un controllo dimensionale accurato o una qualità della superficie. La foratura, l'alesatura e l'alesatura con maschera soddisfano diversi requisiti di foratura e posizionamento.

Per la lavorazione con tolleranze strette di componenti tecnici in miniatura, la selezione di una sequenza di operazioni adeguata aiuta a gestire l'accesso agli utensili, la stabilità del pezzo e la relazione tra le caratteristiche critiche. Un piano di processo dovrebbe basarsi sul disegno reale anziché applicare un metodo di lavorazione a ogni parte.

Metodi di lavorazione con tolleranza

Le specifiche tecniche fornite da Sanluo Precision elencano i seguenti metodi di lavorazione e le gamme di capacità associate:

1. Tornitura di precisione:Diametro φ0,05–500 mm, tolleranza grado IT6 ±0,003–0,006 mm e rotondità 0,003 mm.

2. Fresatura di precisione:Tolleranza di planarità o superficie piana ±0,002 mm e tolleranza di posizione del foro ±0,015 mm.

3. Rettifica di precisione:Rettifica cilindrica, rettifica interna e rettifica superficiale, con tolleranza grado IT5 ±0,001 mm e rotondità 0,001 mm.

4. Alesatura di precisione:Apertura φ10–500 mm, tolleranza grado IT5 ±0,002–0,01 mm.

5. Foratura di precisione:Diametro del foro φ0,1–50 mm e tolleranza di posizione ±0,02 mm.

6. Jig noioso:Precisione della posizione del foro ±0,002 mm per applicazioni quali stampi e attrezzature di precisione.

Le figure elencate sono specifiche specifiche del processo fornite per questa pagina. La capacità finale dipende dal materiale del pezzo, dalla geometria, dalla configurazione della macchina e dal metodo di ispezione. Il funzionamento appropriato e la tolleranza ottenibile devono essere confermati durante la revisione tecnica.

Ispezione e garanzia di qualità

L'ispezione è essenziale quando un componente ha dimensioni ridotte o interfacce funzionali strettamente controllate. Una parte può soddisfare il suo diametro nominale pur continuando a cedere a causa di una posizione errata del foro, di un'eccentricità eccessiva, di una rugosità superficiale inadeguata o di una mancata corrispondenza tra le caratteristiche di accoppiamento. Per questo motivo, il piano di ispezione dovrebbe identificare le dimensioni critiche e il metodo di misurazione richiesto per ciascuna caratteristica.

Le informazioni aziendali di Sanluo Precision descrivono una gamma di apparecchiature di misurazione, tra cui macchine di misura a coordinate, analizzatori di immagini, microscopi per utensili, microscopi ad alta potenza, microscopi stereoscopici, proiettori, misuratori di altezza, rugosimetri, micrometri e altri strumenti di misurazione di precisione. La pagina tecnica identifica anche il personale addetto alla qualità QE, IQC, IPQC e OQC.

Garanzia di ispezione della tolleranza

Le specifiche del prodotto fornite descrivono i seguenti approcci di ispezione ed esempi di applicazione:

1. Controllo dimensionale:Misura CMM con precisione dichiarata di 0,002 mm per controlli dimensionali e distanza dei fori. Sono elencati anche strumenti laser, micrometri ultraprecisi, micrometri, calibri a corsoio, calibri a tampone, calibri ad anello e calibri per filettature per il controllo di diverse caratteristiche.

2. Stampi di precisione:Gli esempi forniti includono la tolleranza dimensionale della cavità ±0,01 mm e la tolleranza del gioco tra stampo ±0,005 mm.

3. Attrezzature di precisione:Gli esempi includono fori per perni di posizionamento con grado H7 ±0,005 mm e precisione di posizionamento ±0,01 mm.

4. Strumenti di misura:Gli esempi forniti includono la planarità dell'incudine micrometrica di 0,003 mm e la tolleranza del tampone di ±0,002 mm.

5. Trasmissione di precisione:Gli esempi includono la precisione del profilo dei denti degli ingranaggi di grado IT6 e gli anelli interni ed esterni dei cuscinetti di grado IT5 ±0,002 mm.

6. Componenti idraulici e pneumatici:Gli esempi includono il grado H7 dell'alesaggio del cilindro ±0,006 mm e la tolleranza di adattamento della bobina ±0,003 mm.

Il testo tecnico originale afferma inoltre che Sanluo Precision ha fornito direttamente o indirettamente servizi di lavorazione personalizzati ad alta precisione a Bosch, ZF, NSK e altre imprese, con una produzione annua di 200.000 pezzi e un tasso di qualificazione del 99,8%. Queste cifre e le referenze dei clienti dovrebbero essere confermate con l'azienda prima di essere utilizzate come dichiarazioni di prestazione attuali e verificate in modo indipendente.

Attrezzature per lavorazioni meccaniche di alta precisione

Le prestazioni di posizionamento della macchina, il comportamento del mandrino, la tenuta del pezzo e la stabilità ambientale influenzano tutti la produzione di piccole parti di precisione. La panoramica aziendale pubblicata da Sanluo Precision descrive le apparecchiature di lavorazione per fresatura, tornitura, rettifica CNC, taglio a filo, lavorazione con elettroerosione e produzione di microcomponenti. L'esposizione delle sue parti documenta anche le capacità di lavorazione di leghe metalliche e tecnopolimeri.

I dati dell'apparecchiatura riportati di seguito sono riprodotti dal materiale originale fornito. Sono presentate come specifiche dell'apparecchiatura per riferimento tecnico; l'effettiva idoneità deve essere confermata rispetto al componente previsto e alla configurazione attuale dell'apparecchiatura.

Centro di lavoro ad alta velocità a 3 assi con motore lineare JDSGT400

Categoria dei parametri	Dettagli sui parametri
Modello di attrezzatura	Centro di lavoro ad alta velocità a 3 assi con motore lineare JDSGT400
Posizionamento centrale	Per lavorazioni ad altissima precisione a livello submicronico
Sistema di guida	Tutti e tre gli assi adottano un doppio motore lineare
Precisione chiave	Precisione di posizionamento ripetuta fino a 0,8 micron; precisione della posizione del foro inferiore a 1 micron entro un intervallo di 100 mm.
Tecnologia di base	Integra azionamento diretto, controllo della temperatura, caratteristiche di lavorazione di precisione del sistema CNC JD60 sviluppato internamente e sistema di servoazionamento ad alta precisione
Vantaggio fondamentale	Impegnati a ottenere l'eccellente effetto "la superficie è la superficie funzionale"
Applicazione tipica	lavorazione con tolleranze strette di stampi ottici di precisione, parti di semiconduttori, parti strutturali di alta precisione e altri prodotti con severi requisiti di dimensioni e qualità della superficie

Centro di lavoro a 5 assi ad alta precisione Micro5 a livello di micron

Categoria dei parametri	Dettagli sui parametri
Modello di attrezzatura	Centro di lavoro a 5 assi ad alta precisione a livello di micro5 micron
Posizionamento centrale	Elevate prestazioni dinamiche e lavorazione ad alta precisione di parti in miniatura ad alto valore aggiunto
Precisione chiave	Precisione di posizionamento ripetuta 0,0005 mm, precisione di posizionamento < 0,002 mm
Sistema di mandrini	Velocità massima del mandrino 60.000 giri/min
Caratteristiche strutturali	Struttura compatta con peso totale 550kg; dotato di magazzino utensili a tre piani con capacità di 60 utensili; Il sistema di pallet nell'area di lavorazione può contenere 6 attrezzature a punto zero
Risparmio Energetico e Tutela dell'Ambiente	Consumo energetico estremamente basso (<500W), dotato di aspiratore di nebbie oleose
Sistema CNC	Sistema Beckhoff tedesco
Corsa (X/Y/Z)	78 / 56 / 50 mm
Applicazione tipica	lavorazione con tolleranze strette di componenti tecnici in miniatura, piccole parti in metallo prezioso, ecc.

Materiali e industrie applicative

La selezione del materiale influisce sulla lavorabilità, sulla stabilità dimensionale, sulla finitura superficiale e sull'idoneità di un componente per il suo ambiente di lavoro. La visualizzazione delle parti di Sanluo Precision elenca materiali duri trattati termicamente, acciaio strutturale al carbonio, acciaio inossidabile, alluminio e leghe di alluminio, ottone, rame rosso e tecnopolimeri tra i materiali trattati dalle sue operazioni di lavorazione.

Il materiale finale deve essere selezionato in base ai requisiti meccanici del componente, alle condizioni operative e alle specifiche del disegno. La qualità del materiale, il trattamento termico e qualsiasi successivo trattamento superficiale devono essere confermati prima della produzione.

Dove vengono utilizzate le parti di precisione in miniatura?

Le informazioni tecniche pubblicate da Sanluo Precision identificano diversi settori e tipi di componenti rilevanti per la lavorazione ad alta precisione:

1. Attrezzature mediche:La pagina tecnica dell'azienda elenca esempi tra cui componenti per sistemi di assistenza ventricolare, strumenti chirurgici per il glaucoma, cuori artificiali, teste di macinazione vascolari, stent vascolari e teste di macinazione per calcoli biliari.

2. Produzione di semiconduttori:Le applicazioni includono parti relative al rivestimento, dispositivi di rivestimento, dispositivi per vuoto e strumenti di macinazione di wafer di silicio diamantati.

3. Comunicazione ottica:I componenti di precisione e i dispositivi di supporto possono richiedere interfacce accuratamente controllate e geometria ripetibile.

4. Ricerca scientifica e laboratori:È possibile sviluppare componenti personalizzati per strumenti specializzati e apparecchiature sperimentali sulla base di disegni specifici.

5. Macchine industriali e automazione:Alberi, componenti di posizionamento, parti di trasmissione e altri elementi meccanici possono richiedere dimensioni controllate per l'assemblaggio e il funzionamento.

Questi esempi riflettono le aree di applicazione descritte nelle informazioni pubblicate dall'azienda. L'idoneità di un particolare componente per un'applicazione regolamentata o critica per la sicurezza dipende dalla progettazione, dal materiale, dai requisiti di ispezione e dagli standard di settore applicabili.

Produzione personalizzata e valutazione tecnica

La lavorazione personalizzata inizia con una chiara comprensione dei requisiti funzionali del componente. Un disegno dovrebbe identificare le dimensioni critiche, le tolleranze geometriche, i requisiti di finitura superficiale, le specifiche dei materiali e qualsiasi condizione di ispezione speciale. Questi dettagli consentono di valutare il processo di lavorazione e il metodo di verifica prima della produzione.

Precisione Sanluo afferma di supportare lo sviluppo e la produzione di componenti complessi ed esigenti. Le sue informazioni tecniche descrivono anche l'integrazione di risorse di elaborazione complementari quando un progetto supera le capacità di un singolo processo o struttura.

Informazioni da fornire per una richiesta di lavorazione

Per supportare una revisione tecnica efficace, preparare le seguenti informazioni, ove disponibili:

1. Disegni tecnici:Fornire disegni quotati o file 3D che mostrano la geometria del componente e le caratteristiche critiche.

2. Requisiti materiali:Identificare il grado del materiale, la durezza, i requisiti di trattamento termico o altre condizioni del materiale.

3. Tolleranze critiche:Contrassegnare dimensioni, posizioni dei fori, accoppiamenti, tolleranze geometriche e requisiti di finitura superficiale che influiscono sulla funzione o sull'assemblaggio.

4. Requisiti di quantità:Indicare la quantità del prototipo o il volume del lotto previsto in modo che l'approccio produttivo possa essere valutato.

5. Criteri di ispezione:Specificare i rapporti di misurazione, i punti di ispezione, i misuratori o altri requisiti di accettazione richiesti.

6. Elaborazione aggiuntiva:Identificare qualsiasi trattamento termico, placcatura, lucidatura, passivazione o altra finitura superficiale richiesta. La pagina tecnica di Sanluo Precision elenca una gamma di processi di trattamento superficiale di supporto, soggetti ai requisiti e alla disponibilità del progetto.

Fornire queste informazioni aiuta a stabilire una base tecnica condivisa per valutare la producibilità, l'ambito del preventivo, la pianificazione della produzione e l'accettazione della qualità.

Domande frequenti

D: Quali informazioni sono necessarie per quotare un componente di precisione in miniatura?

UN:Un disegno quotato o un modello 3D è il miglior punto di partenza. Includere la qualità del materiale, le tolleranze critiche, i requisiti di finitura superficiale, la quantità ed eventuali requisiti di ispezione o finitura. Se una caratteristica ha una tolleranza particolarmente stretta, identificarla chiaramente in modo che i metodi di lavorazione e misurazione possano essere valutati insieme.

D: Qual è la caratteristica più piccola elencata da Sanluo Precision nelle sue capacità tecniche?

UN:La pagina tecnica dell'azienda elenca microstrutture piccole fino a 0,005 mm, parti in miniatura che misurano 0,08 × 0,08 mm, aste di microdiametro piccole fino a 0,01 mm e minuscoli fori piccoli fino a 0,003 mm. Queste cifre si riferiscono a diversi tipi di funzionalità. Ciò non significa che ogni combinazione di materiale, geometria e tolleranza sia realizzabile a quelle dimensioni. Una revisione del disegno è necessaria per determinare la fattibilità di una parte specifica.

D: Quali processi di lavorazione possono essere utilizzati per le parti tecniche in miniatura?

UN:Il processo appropriato dipende dai requisiti di geometria e tolleranza. La tornitura viene comunemente utilizzata per caratteristiche di rotazione, fresatura di superfici piane e profili complessi, foratura di fori, alesatura per il dimensionamento dei fori e rettifica per determinate superfici e diametri di precisione. Alcuni componenti richiedono una combinazione di operazioni. La sequenza del processo deve essere selezionata in base al disegno e al materiale della parte.

D: Come vengono verificate le tolleranze dimensionali e geometriche?

UN:Caratteristiche diverse richiedono metodi di misurazione diversi. Le macchine di misura a coordinate possono essere utilizzate per relazioni dimensionali e caratteristiche geometriche, mentre micrometri, calibri, microscopi, analizzatori di immagini e rugosimetri possono soddisfare esigenze di misurazione specifiche. Le informazioni aziendali pubblicate da Sanluo Precision elencano questi tipi di apparecchiature di ispezione. Il piano di ispezione per un particolare ordine dovrebbe specificare le dimensioni critiche e i criteri di accettazione richiesti.

D: Quali materiali possono essere presi in considerazione per la lavorazione di precisione personalizzata?

UN:La visualizzazione delle parti di Sanluo Precision elenca acciaio strutturale al carbonio, acciaio inossidabile, alluminio e leghe di alluminio, ottone, rame rosso, materiali duri trattati termicamente e tecnopolimeri. La selezione del materiale dovrebbe riflettere la robustezza, la durezza, la resistenza alla corrosione, la stabilità dimensionale e l'ambiente operativo richiesti. Confermare il grado esatto e gli eventuali requisiti di trattamento termico o di trattamento superficiale durante la revisione tecnica.

D: I componenti complessi possono richiedere più di un processo di lavorazione?

UN:SÌ. Un componente potrebbe richiedere tornitura per elementi cilindrici, fresatura per superfici piane, foratura o alesatura per fori e rettifica per superfici di precisione selezionate. Le geometrie complesse possono anche richiedere operazioni aggiuntive o attrezzature specializzate. Le informazioni tecniche di Sanluo Precision descrivono l'uso di molteplici tecnologie di lavorazione e risorse di elaborazione di supporto per componenti complessi. Il percorso effettivo dipende dal disegno, dal materiale e dai risultati dell'ispezione richiesti.

D: Cosa deve essere confermato prima di iniziare la produzione?

UN:Confermare l'ultima revisione del disegno, la qualità del materiale, le dimensioni critiche, le definizioni di tolleranza, i requisiti di superficie, la quantità, il metodo di ispezione ed eventuali esigenze speciali di imballaggio o finitura. È anche importante concordare come verrà determinata l'accettazione e quali documenti di ispezione verranno forniti. Questi dettagli riducono il rischio di differenze di interpretazione durante la produzione e l'ispezione finale.

Discuti i tuoi requisiti di lavorazione di precisione

Il successo della produzione di componenti in miniatura inizia con una chiara definizione della geometria, del materiale, delle tolleranze e delle condizioni di ispezione richiesti. Sanluo Precision fornisce lavorazione CNC e servizi specializzati di elaborazione di precisione per applicazioni industriali, mediche, di semiconduttori, di comunicazione ottica e legate alla ricerca. Per la lavorazione con tolleranze strette per componenti tecnici in miniatura, invia i tuoi disegni e i requisiti tecnici per una valutazione dei metodi di lavorazione adatti, delle tolleranze ottenibili e delle modalità di ispezione.
