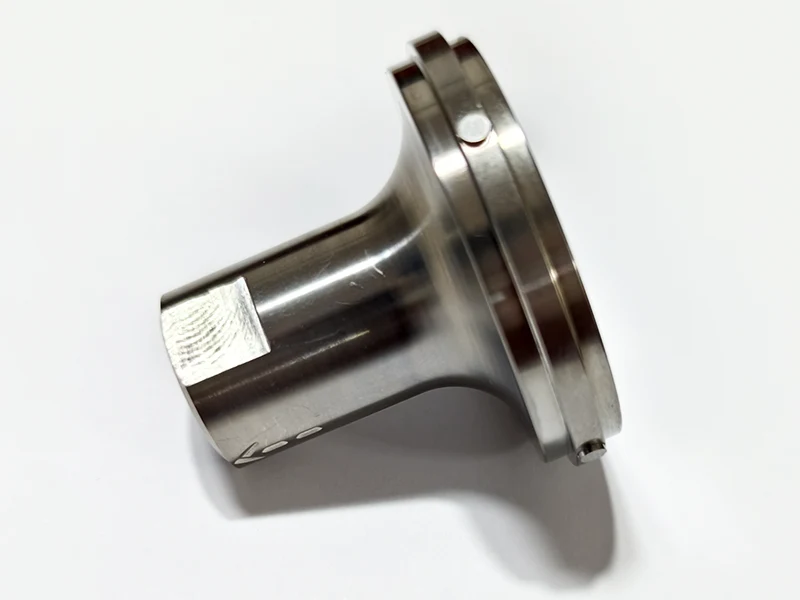

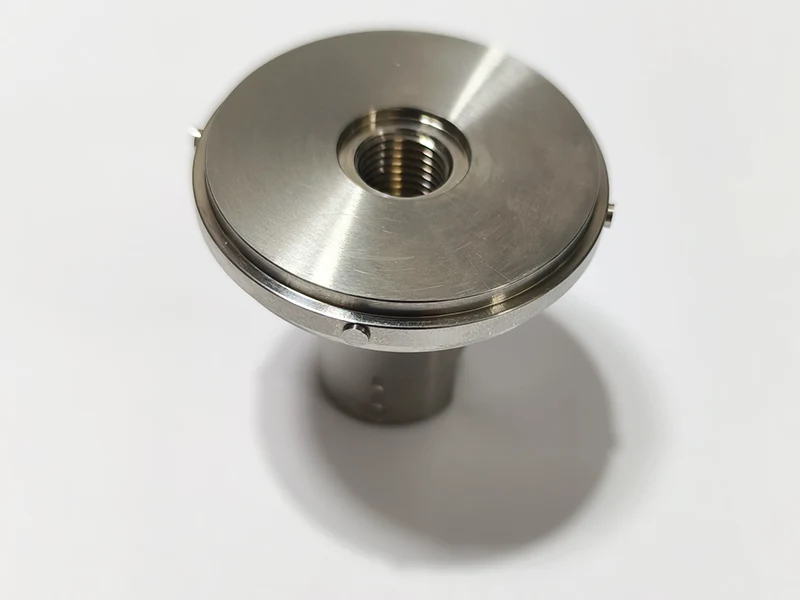

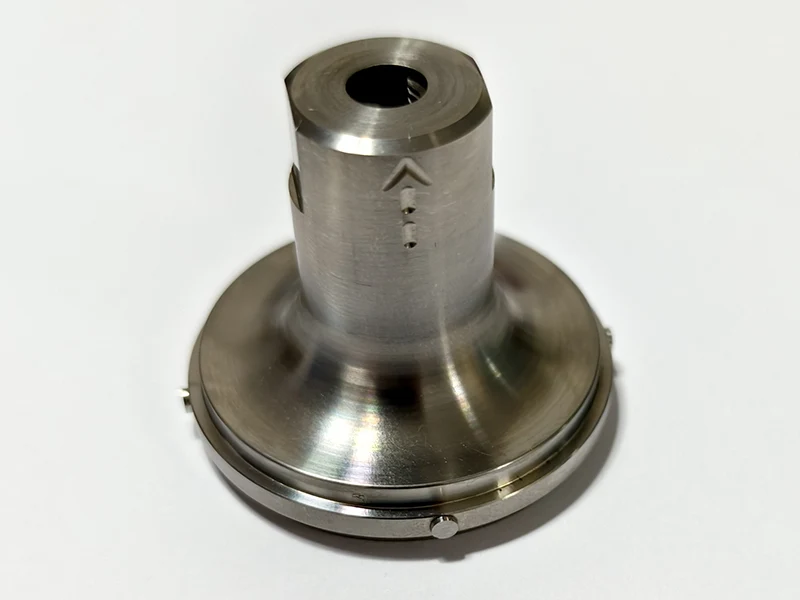

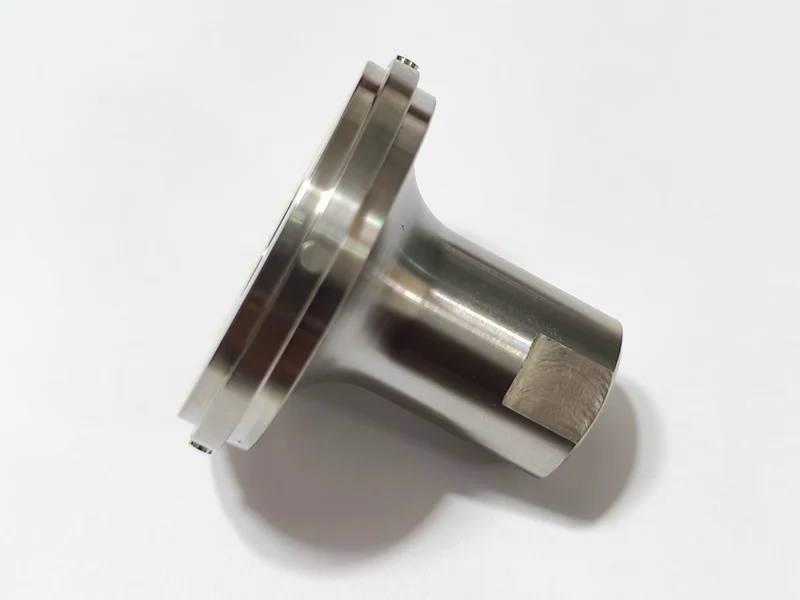

Parti tornite

Tecnologia di lavorazione della tornitura

Il processo di tornitura di pezzi torniti di Sanluo Precision adotta una tecnologia avanzata, in cui il pezzo ruota come movimento principale e l'utensile si alimenta come movimento di taglio per rimuovere il materiale in eccesso e formare una superficie rotante. Gli elementi di tornitura includono velocità di taglio Vc=πDn/1000, velocità di avanzamento f e profondità di taglio ap, che sono ragionevolmente abbinati per garantire qualità ed efficienza. I metodi di tornitura includono tornitura cilindrica, tornitura frontale, tornitura di fori interni, tornitura di filetti, scanalatura e troncatura, tornitura di forma, ecc., selezionati in base alle caratteristiche della parte. Precisione di tornitura: tornitura di sgrossatura grado IT11-12, tornitura di semifinitura grado IT9-10, tornitura di finitura grado IT7-8, tornitura di precisione grado IT5-6. Rugosità superficiale: tornitura di sgrossatura Ra12,5-25μm, tornitura semifinita Ra3,2-6,3μm, tornitura di finitura Ra0,8-1,6μm, tornitura di precisione Ra0,2-0,4μm.

Precisione della stazione

Gli strumenti di prova e di misura configurati includono: macchina di misura a coordinate CMM, strumento di misura di immagini, proiettore, misuratore di diametro laser, interferometro laser, rugosimetro, rotondimetro, microscopio per utensili, stereomicroscopio, micrometro, comparatore a spillo, comparatore, micrometro con precisione 0,0001 mm, misuratore di altezza elettronico, calibro, blocchetto di riscontro, tester di durezza, calibro di filo.

Casi applicativi tipici

In qualità di produttore professionale di pezzi torniti, i prodotti Sanluo Precision sono ampiamente utilizzati: pezzi standard (bulloni, dadi, perni, boccole, rondelle, ecc., con grandi lotti e precisione di grado IT8-10; alberi ottici con diametro φ10-100 mm, rettilineità 0,02 mm/100 mm, superficie Ra 0,8 μm, cromati o temprati), pezzi di precisione (mandrini con runout 0,005 mm, superficie Ra0,2μm, grado di equilibrio dinamico G0,4-G1,0; viti con precisione del passo 0,01 mm, errore cumulativo del passo 0,02 mm; nuclei delle valvole con gioco di adattamento 0,005-0,01 mm e buone prestazioni di tenuta), parti complesse (alberi eccentrici con eccentricità 1-50 mm, eccentricità di due centri 0,02 mm; alberi scanalati con precisione del profilo del dente grado IT7, gioco laterale del dente 0,02 mm; superfici sferiche con sfericità 0,05 mm, superficie Ra 0,8 μm), parti di grandi dimensioni (rotoli con diametro φ 300-800 mm, lunghezza ≤ 3000 mm, cilindricità 0,1 mm; alberi principali dell'energia eolica con diametro φ 200-500 mm, superficie spruzzata). Abbiamo fornito servizi di lavorazione su tornio CNC personalizzati per aziende come CRRC, Zhenhua Heavy Industries, NGC Transmission, Hangzhou Gearbox Group, ecc., con un volume di lavorazione di tornitura annuale di 1 milione di pezzi, caratterizzati da tecnologia avanzata e qualità affidabile.
