Microforatura laser

Tecnologia di lavorazione dei microfori

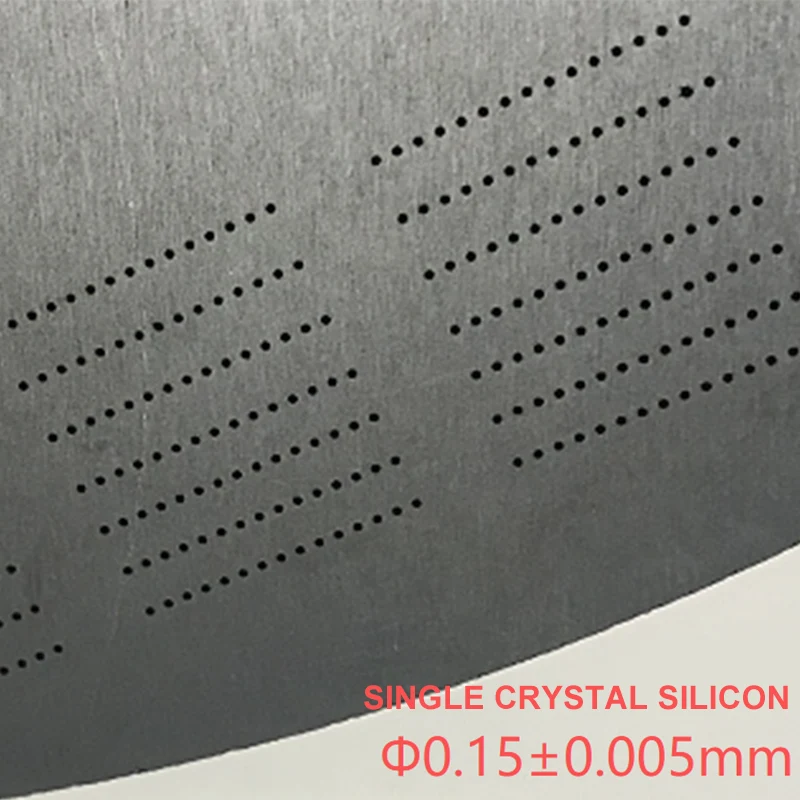

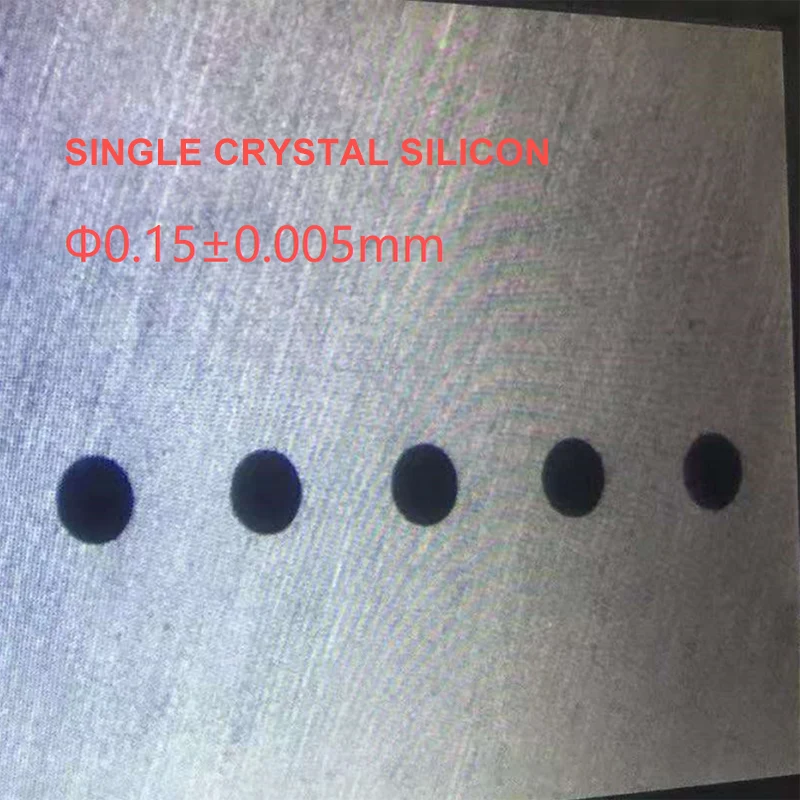

La tecnologia di microforatura laser adottata dall'impianto di lavorazione di Sanluo Precision utilizza raggi laser ad alta energia per focalizzare e praticare fori. Principio di perforazione: il laser riscalda istantaneamente il materiale fino al punto di ebollizione, il materiale vaporizza formando fori e il gas ausiliario soffia via il materiale fuso. Intervallo di diametro del foro: φ10-500μm, diametro minimo del foro φ5μm. Rapporto profondità-diametro: ≥20:1, vantaggi significativi nella lavorazione di fori profondi. Diversi tipi di fori: fori rotondi, fori quadrati, fori a forma speciale, formati direttamente dal laser. Qualità della parete del foro: conicità ≤2°, rotondità ≥95%, rugosità della superficie della parete Ra0,5-2μm. Velocità del foro singolo: 0,01-1 secondo, alta efficienza nell'elaborazione batch dei fori dell'array. Materiali applicabili: è possibile forare metalli, ceramica, vetro, plastica, materiali compositi.

Precisione della stazione

Tecnologia di lavorazione dei fori di precisione

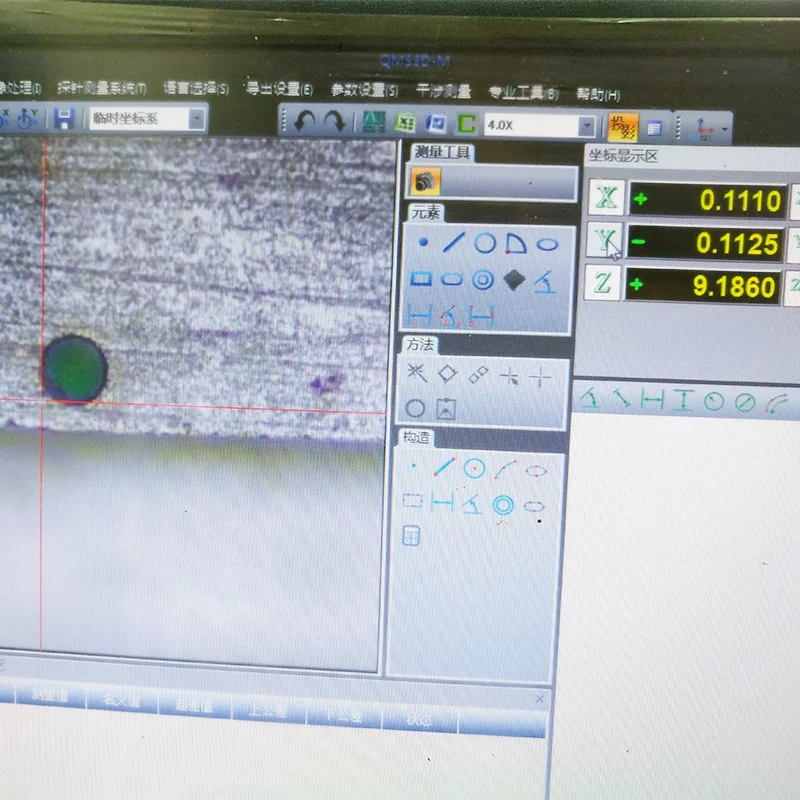

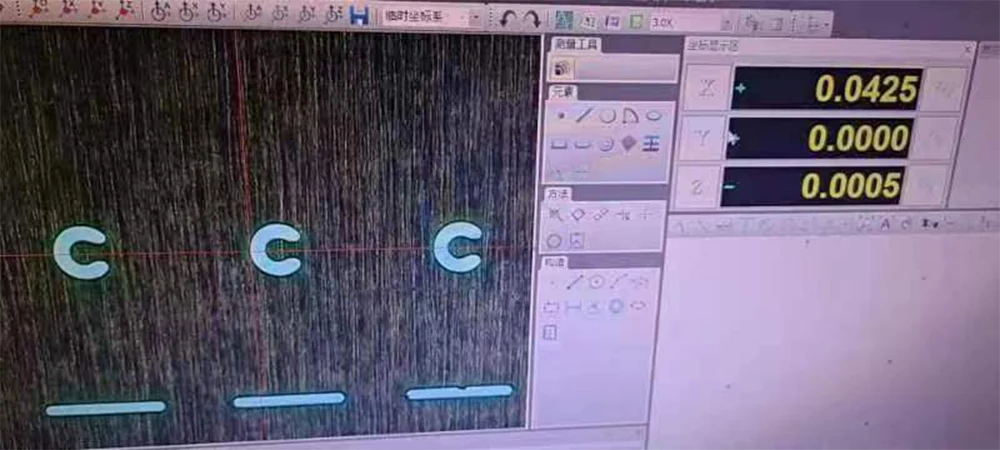

In qualità di produttore professionale di microforatura laser, Sanluo Precision ha perfezionato e ottimizzato il processo. Foratura a impulso singolo: completata con un singolo impulso, velocità elevata, adatta per fori φ<100μm in materiali sottili. Foratura multi-impulso: sovrapposizione multi-impulso, diametro del foro φ100-300μm, profondità 5 mm. Foratura a spirale: scansione a spirale laser, diametro del foro grande φ300-1000μm, ampio rapporto profondità-diametro. Processo del foro nel manicotto: praticare prima un piccolo foro guida, quindi praticare un foro grande con alta precisione. Controllo dei parametri: controllo preciso dell'energia dell'impulso, della frequenza, della quantità di sfocatura e della pressione dell'aria ausiliaria. Foratura in serie: posizionamento CNC per foratura in batch, precisione del passo del foro ±5μm, consistenza del diametro del foro <3%. Rilevamento online: osservazione coassiale CCD, raggio laser per garantire la qualità.

Campi di applicazione

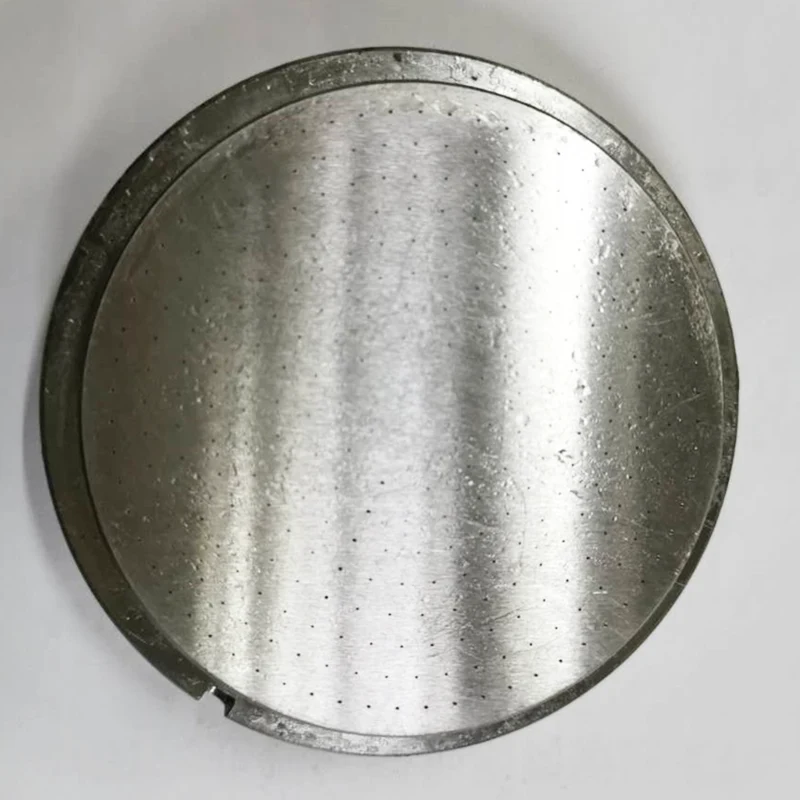

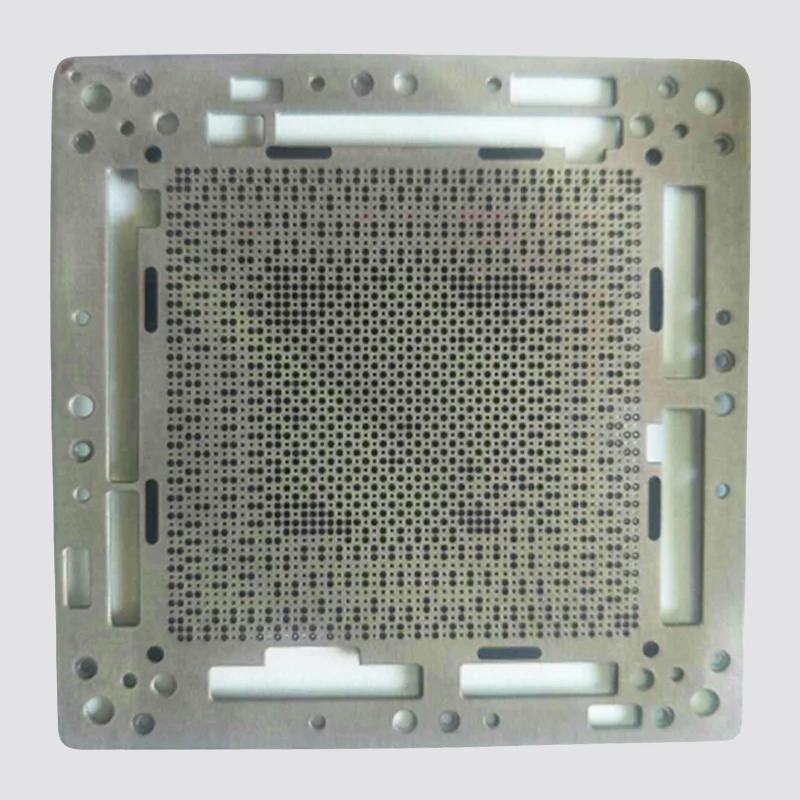

La microforatura laser di Sanluo Precision viene applicata in una varietà di scenari, come i fori di raffreddamento del film delle pale delle turbine dei motori, con un diametro del foro di φ0,3-1 mm, un angolo di inclinazione di 15°-30° e migliaia di fori; matrici di fori di raffreddamento del sudore di tubi di fiamma della camera di combustione, con un diametro del foro di 0,2-0,5 mm e un passo del foro di 1-3 mm. Via fori di substrati ceramici per imballaggi elettronici, con un diametro del foro di 50-300μm, fori passanti metallizzati; microfori di substrati IC, con un diametro di φ20-100μm e un rapporto profondità-diametro di 15:1. Fori laterali dei cateteri per dispositivi medici, con diametro del foro di 100-500μm per il rilascio del farmaco; fori della membrana dei dializzatori, con un diametro del foro di 10-50μm e distribuzione uniforme. Microfori di reti filtranti in acciaio inossidabile per dispositivi filtranti, con un diametro del foro di φ20-200μm e una densità del foro di 10-100 pezzi/cm². Sanluo Precision ha fornito servizi di lavorazione del raggio laser personalizzati per AVIC, Foxconn, Medtronic e altre aziende, con un volume di perforazione annuale di oltre 100 milioni di fori, qualità stabile e precisione affidabile.

Parametri tecnici delle apparecchiature di microperforazione laser
