Microtaglio laser

Sanluo Precision è un produttore e fornitore professionale di microtaglio laser in Cina, un'impresa nazionale specializzata nella lavorazione di microtaglio di precisione, che fornisce ai clienti servizi di lavorazione del raggio laser di alta qualità. L'azienda offre servizi professionali di lavorazione del raggio laser personalizzati per settori quali dispositivi elettronici, macchinari di precisione, impianti medici e aerospaziale e supporta la personalizzazione di parti complesse e difficili da elaborare. Realizziamo tagli di precisione senza contatto di contorni sottili, piccoli e complessi, soddisfacendo pienamente i severi requisiti di vari settori per il micro taglio laser.

Invia richiesta

Descrizione del prodotto

Tecnologia di microtaglio

La tecnologia di taglio micro laser adottata dall'impianto di lavorazione Sanluo Precision utilizza raggi laser ad alta energia per tagliare piccole parti. Principio di taglio: il raggio laser focalizzato esegue la scansione lungo una traiettoria prestabilita, sciogliendo e vaporizzando istantaneamente il materiale per formare cuciture di taglio. Lavorazione senza contatto: il laser non ha alcun contatto fisico con il pezzo e non provoca stress meccanico, il che è adatto per materiali fragili e parti a pareti sottili. Zona alterata dal calore: <20μm, con deformazione minima del materiale, applicabile a materiali sensibili al calore.

Precisione della stazione di lavoro

Precisione dimensionale	OD	ID	T（C）	DP	R
unità:±/mm	0.002	0.002	0.002	0.002	0.002
Precisione geometrica	rotondità	coassialità	rettilineità	cilindricità	tolleranza del profilo
unità:±/mm	0.002	0.005	0.002	0.008	0.002
capacità produttiva	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz
ciclo produttivo	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni

Ottimizzazione del processo di taglio

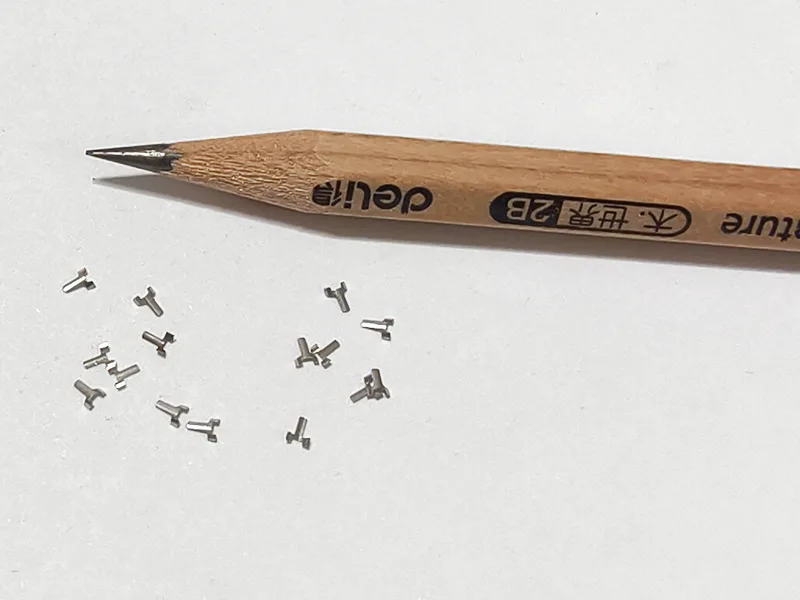

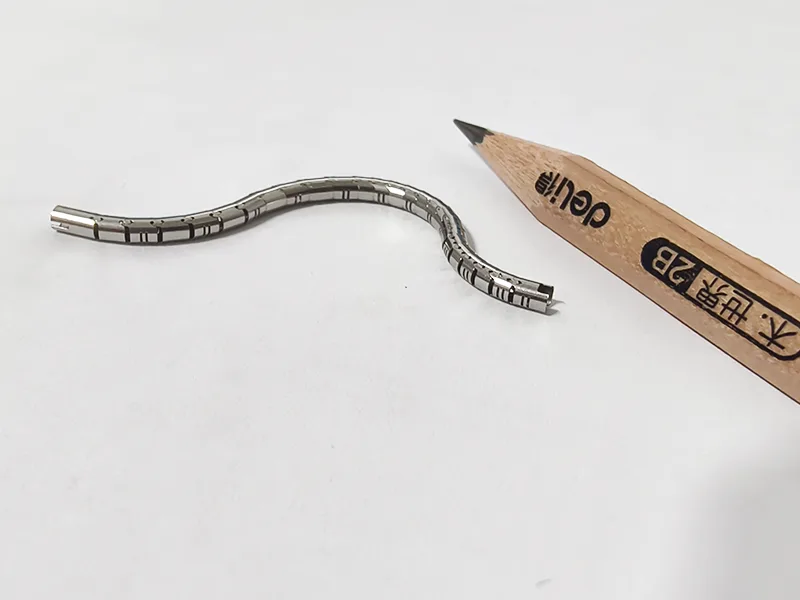

In qualità di produttore professionale di micro taglio laser, Sanluo Precision ha perfezionato e ottimizzato le sue tecniche di lavorazione. L'azoto viene utilizzato come gas di protezione per prevenire l'ossidazione, garantendo taglienti piatti e lisci; l'ossigeno viene applicato per supportare la combustione per accelerare la velocità di taglio; l'aria compressa è un'opzione economica e pratica. Viene adottato il taglio multi-pass: taglio sgrossato per una rapida penetrazione e taglio di finitura per garantire precisione e migliorare la qualità della superficie. Riconoscimento del profilo: il posizionamento visivo del CCD identifica automaticamente la posizione del pezzo e compensa le deviazioni con una precisione di ±2μm. Forniamo taglio a forma speciale di lamiere di acciaio per molle, taglio laser di stent coronarici per impianti medici (parete del tubo 50~100μm, larghezza della scanalatura 30~80μm, senza bave) e taglio laser di fili guida in lega di nichel-titanio. Per l'industria aerospaziale, realizziamo il taglio di lamiere sottili in lega di titanio (spessore 0,1 - 1 mm) con taglienti verticali senza bava, nonché il taglio di strutture a nido d'ape. Sanluo Precision ha fornito servizi di lavorazione del raggio laser personalizzati per aziende come Foxconn, BYD, MicroPort Medical e AVIC, elaborando 2 milioni di parti all'anno con qualità stabile e consegne puntuali.

Parametri tecnici dell'attrezzatura

Categoria dei parametri	Dettagli sui parametri
Composizione del sistema	Combinazione di GFF2101F (testa di taglio laser 3D con messa a fuoco automatica) e GF102 (sottosistema di interpolazione di piccoli contorni robot)
Posizionamento centrale	Per il taglio ad alta precisione di piccoli contorni 3D, come piccole parti di dispositivi impiantabili come i pacemaker
Numero dell'asse	Sistema robotico multiasse (integrato con testa di taglio a 3 assi)
Concentrarsi sulle prestazioni	Campo di messa a fuoco automatica GF101F -5 mm ~ +5 mm, precisione di messa a fuoco 0,05 mm

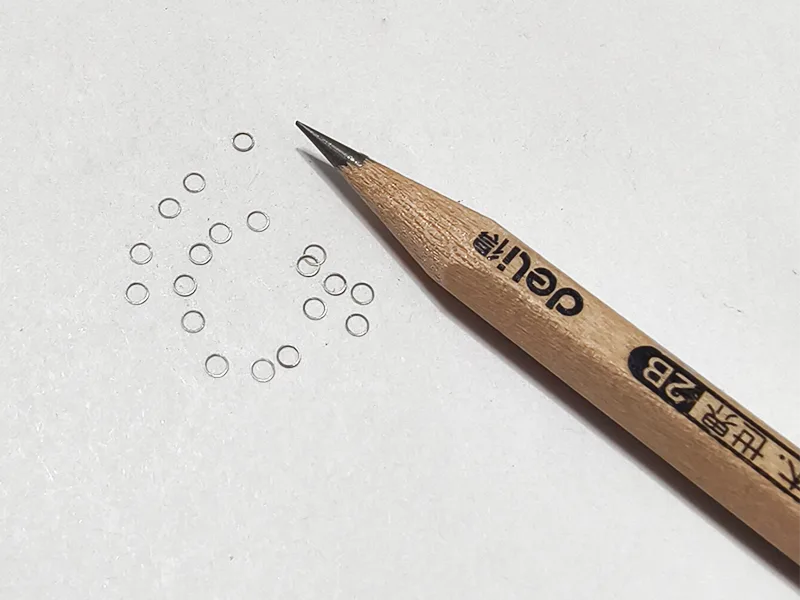

Precisione di taglio	La combinazione consente un taglio dei contorni di altissima precisione (ad esempio, precisione fino a ±0,003 mm quando si taglia un cerchio di 1 mm di diametro)
Precisione del sottosistema	Precisione di posizionamento ripetuta GF102 ± 0,0005 mm, precisione di posizionamento ± 0,001 mm
Vantaggi fondamentali	L'integrazione del robot offre una libertà di movimento estremamente elevata (adatta per l'elaborazione di percorsi 3D complessi); la funzione di messa a fuoco automatica si adatta alla lavorazione di materiali di diverso spessore
Applicazione tipica	componenti per microtaglio laser di precisione, ecc.

Categoria dei parametri	Dettagli sui parametri
Modello di attrezzatura	Macchina da taglio laser a femtosecondi ultraveloce YAC-FSLLC300
Posizionamento centrale	Specializzato nella microlavorazione laser di tubi di precisione a parete sottile come gli stent medici
Numero dell'asse	Movimento a 4 assi: asse X (lineare), asse Z (lineare), asse θ (rotativo)
Precisione chiave	Larghezza del taglio di taglio: 15-25 μm; Precisione di posizionamento dell'asse X: ±0,1 μm; Precisione del posizionamento ripetuto dell'asse X: ±0,2 μm
Sistema di movimento	Velocità massima di corsa dell'asse X 500 mm/s
Adattabilità dei materiali	Supporta 316L, Nitinol (Ni-Ti), L605, metalli degradabili (Mg, Zn) e materiali polimerici (PLA, PLLA), ecc.
Laser	Laser a femtosecondi, infrarosso opzionale (1030-1070nm) o luce verde (532nm), con potenza opzionale di 10W/16W/20W
Applicazione tipica	componenti di taglio micro laser di precisione, ecc.
