Un fornitore di lavorazioni medicali non viene selezionato solo in base al numero di macchine. I team statunitensi che si occupano di dispositivi necessitano di prove che dimostrino che il fornitore possa conservare la geometria richiesta, preservare l'identità del materiale, documentare i risultati delle ispezioni, proteggere i dati CAD controllati e comunicare rapidamente quando un disegno non può essere prodotto come rilasciato.
Sanluo Precision è un produttore e fornitore di lavorazioni medicali CNC di precisione con sede a Shenzhen, in Cina. Le sue capacità dichiarate includono lavorazione a cinque assi, tornitura-fresatura, tornitura a fantina mobile e di centratura, tornitura CNC, rettifica di precisione, elettroerosione, elettroerosione a filo, lavorazione laser e microlavorazione. L'azienda supporta parti personalizzate dal lavoro di sviluppo di un pezzo fino alla produzione di volumi più elevati ed elenca applicazioni mediche come teste sferiche per articolazioni artificiali, componenti per fusione spinale, viti mediche, strumenti chirurgici, parti vascolari, componenti di cuore artificiale, parti di apparecchiature diagnostiche e parti relative a sonde a ultrasuoni.
La domanda pratica non è semplicemente: “Può questo negozio realizzare il pezzo?” Dipende dalla capacità dell'officina di realizzare il pezzo ripetutamente, di dimostrare ciò che ha realizzato e di reagire correttamente quando la produzione mette in luce un punto debole nella progettazione o nel processo.
Sanluo Precision descrive il suo servizio di lavorazione medicale come un servizio tecnico completo, a partire dallo sviluppo del prodotto e estendendosi fino alla produzione di massa. Il flusso di lavoro dichiarato utilizza strumenti CAD/CAM/CAE, modellazione CATIA, programmazione Mastercam, analisi ANSYS e controllo della produzione tramite MES. Questa combinazione è rilevante quando una parte è difficile da fissare, presenta caratteristiche interne profonde, include pareti sottili o richiede diverse operazioni per preservare la concentricità.
Per una revisione del disegno, fornire il file CAD nativo quando consentito, il disegno rilasciato, la cronologia delle revisioni, le specifiche dei materiali, il volume annuale previsto ed eventuali caratteristiche critiche per il funzionamento note. Chiedere al fornitore di identificare problemi di accesso all'utensile, pareti non supportate, angoli interni acuti, riferimenti difficili, rischi di bave e caratteristiche che potrebbero richiedere l'elettroerosione, la rettifica o un'operazione secondaria. Un'utile revisione DFM dovrebbe comportare modifiche proposte specifiche, non una dichiarazione generale secondo cui la parte è "lavorabile".
Il supporto al prototipo dovrebbe essere discusso anche in termini commerciali. Confermare se il primo articolo utilizzerà lo stesso tipo di materiale, macchine, approccio di lavorazione, attrezzature di ispezione e percorso di finitura destinati alla produzione. Un prototipo realizzato con un processo diverso può dimostrare il design ma dirci poco sulla ripetibilità in termini di volume. Sanluo afferma di supportare ordini di un unico pezzo e programmi ad alto volume, quindi gli acquirenti dovrebbero chiedere come cambia il piano di produzione tra queste fasi.
La tua richiesta di offerta dovrebbe identificare l'esatto grado e condizione del materiale, non solo "acciaio inossidabile" o "titanio". Sanluo elenca tra i materiali supportati acciai inossidabili per impianti e interventi, leghe di titanio, leghe ad alta temperatura, ceramica, acciaio al tungsteno, PEEK, PEI, PAI e UPE. I requisiti relativi al grado, al trattamento termico, alla durezza, alla tracciabilità del lotto e al certificato applicabili devono ancora provenire dai documenti di progettazione e qualità.
Le tolleranze dovrebbero essere legate alla funzione. Contrassegna le reali dimensioni critiche, le relazioni tra i riferimenti, la concentricità, la planarità, la cilindricità, i requisiti di filettatura e i limiti di finitura superficiale anziché applicare una tolleranza ristretta a ogni caratteristica. Chiedere come verrà ispezionata ciascuna caratteristica critica. Un fornitore può utilizzare una CMM per la precisione di posizionamento, un sistema ottico per piccoli profili, calibri calibrati per filettature e apparecchiature di finitura superficiale per sigillare o superfici di appoggio. Il metodo di ispezione è importante perché un risultato è significativo solo quando l'incertezza di misura e la configurazione sono appropriate.
Il trattamento superficiale deve essere indicato come parte della definizione della parte. Anodizzazione, passivazione, elettrolucidatura, rivestimento, trattamento termico, pulizia, marcatura e compatibilità con la sterilizzazione possono modificare le dimensioni o la chimica della superficie. La stessa attenzione merita il packaging. Definisci se le parti necessitano di buste singole, manipolazione pulita, cappucci protettivi, controllo dell'umidità, etichette per lotto o imballaggi separati per revisioni diverse. Questi dettagli diventano spesso urgenti dopo la prima spedizione, quando un buon pezzo lavorato arriva graffiato, mescolato per lotto o impossibile da identificare.

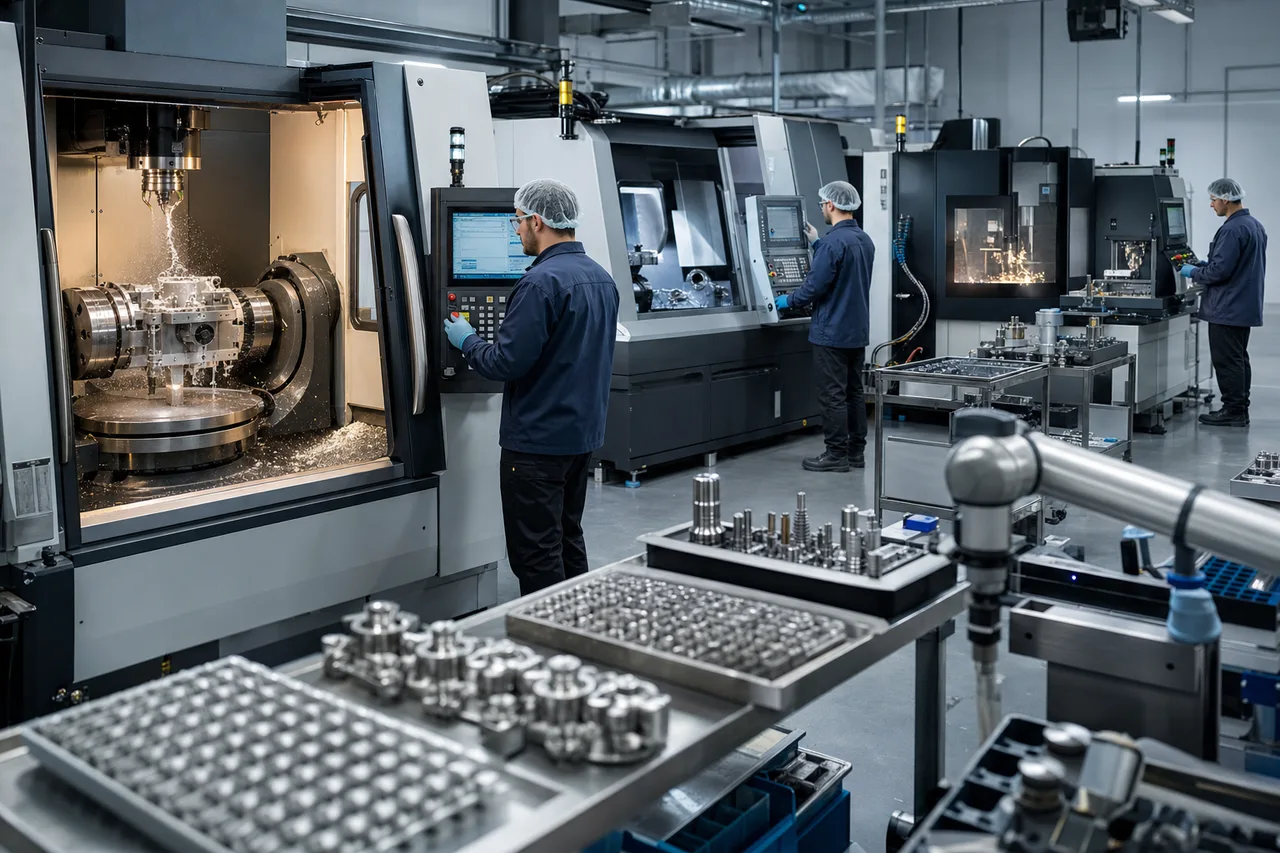

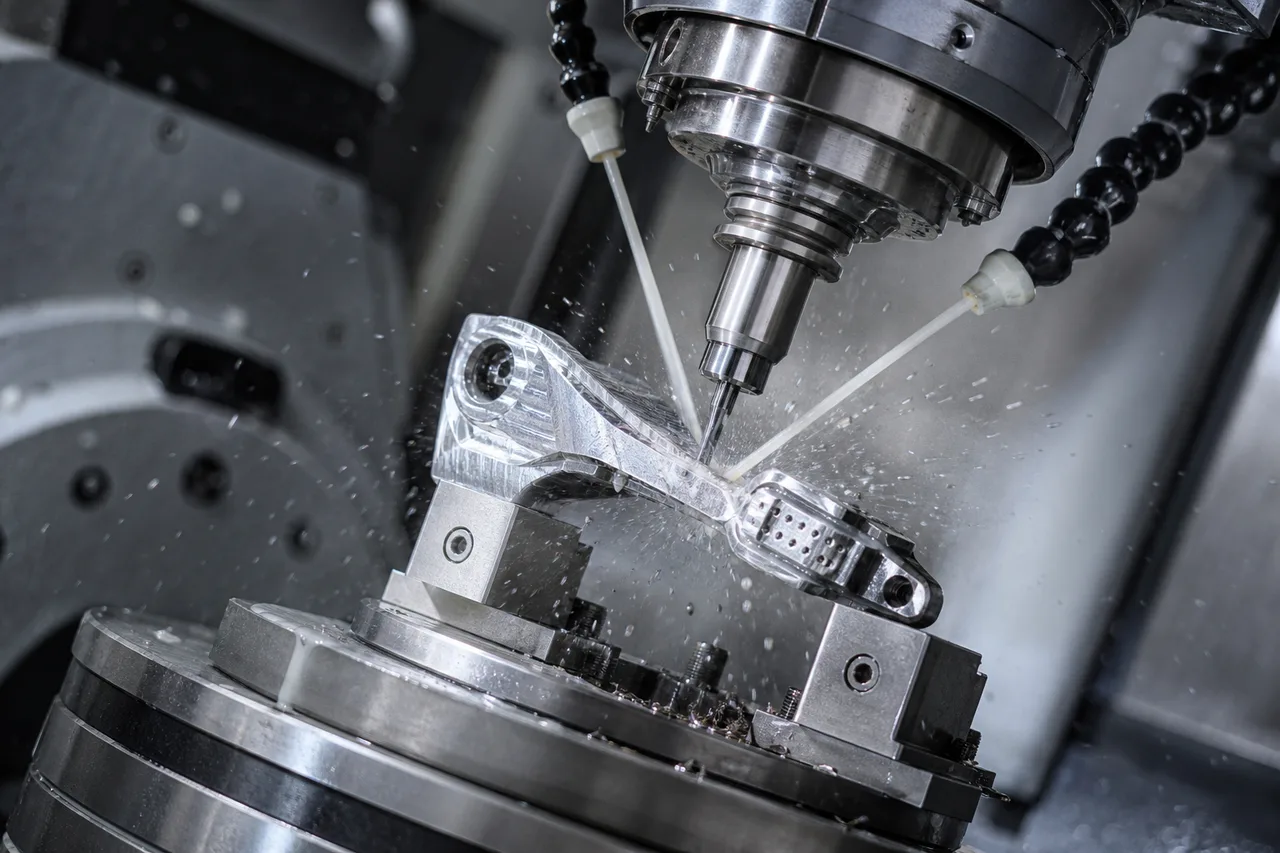

La selezione del processo dovrebbe seguire la geometria, il materiale, lo stack di tolleranze e la quantità della parte. La lavorazione a cinque assi è utile quando è necessario raggiungere più facce con un minor numero di setup, quando le superfici composte richiedono un orientamento controllato dell'utensile o quando ripetuti riaggiustamenti minaccerebbero la precisione del posizionamento. Può ridurre il numero di setup, ma non elimina la necessità di pianificare e ispezionare i dati solidi. Una struttura di riferimento mal definita rimane un problema su una macchina a cinque assi.
La lavorazione a fantina mobile è solitamente particolarmente adatta per parti piccole, lunghe e sottili con caratteristiche tornite, fori trasversali, filettature e richieste di produzione ripetute. Il supporto della boccola guida aiuta a controllare la deflessione vicino alla zona di taglio. La tornitura-fresatura è adatta a parti che combinano caratteristiche di rotazione con parti piatte, scanalature, fori o dettagli fuori asse fresati. Può ridurre i trasferimenti tra le macchine, contribuendo a preservare la concentricità e a ridurre i tempi di movimentazione.
L'elettroerosione e l'elettroerosione a filo trovano applicazione quando il taglio convenzionale non riesce a raggiungere una fessura stretta, un profilo interno affilato, un materiale duro o un contorno complesso. Il compromesso è il tempo di processo e la necessità di controllare gli strati rifusi, le aree interessate dal calore e la pulizia post-processo, ove applicabile. La rettifica di precisione viene spesso scelta per superfici portanti, rapporti cilindrici stretti o finiture controllate dopo il trattamento termico. La microlavorazione comporta i propri rischi: rottura dell'utensile, formazione di bave, variazione del materiale e limiti di ispezione diventano più significativi man mano che le caratteristiche si riducono.
| Processo | Vestibilità comune | Scambio dell'acquirente da confermare |
|---|---|---|
| CNC a cinque assi | Parti sagomate complesse e caratteristiche multi-faccia | Strategia di fissaggio, accesso agli strumenti e verifica di superfici difficili |
| Di tipo svizzero | Pezzi torniti piccoli e sottili e produzione ripetuta | Controllo della barra, impostazione della boccola di guida e requisiti di taglio o funzionalità finale |
| Tornitura-fresatura | Parti rotanti con caratteristiche fresate o fuori asse | Trasferimento dei dati e concentricità nelle operazioni combinate |
| Elettroerosione o elettroerosione a filo | Materiali duri, fessure strette e profili inaccessibili | Condizioni della superficie, lavaggio, pulizia e durata del ciclo |
| Rettifica o microlavorazione | Finiture pregiate, piccoli dettagli e stretto controllo geometrico | Controllo delle bave, capacità di ispezione e sensibilità alla variazione del materiale |
L'offerta di servizi più ampia di Sanluo comprende tornitura CNC, lavorazione a fantina mobile, tornitura-fresatura, rettifica, elettroerosione, elettroerosione a filo, lavorazione laser e microlavorazione. Una buona conversazione in materia di approvvigionamento dovrebbe chiedere quale percorso viene proposto, perché è adatto alla parte e quali caratteristiche verranno controllate dopo ogni operazione importante.
Una richiesta di offerta completa riduce due problemi comuni: preventivi che non possono essere confrontati e prezzi che cambiano dopo la revisione tecnica. Invia informazioni sufficienti affinché il fornitore possa comprendere il rischio della parte, non solo la sua forma esterna. La seguente sequenza funziona bene per nuovi componenti e trasferimenti di progettazione.
Per un fornitore con sede in Cina, aggiungi una discussione sul controllo dei documenti prima dello scambio dei file. Decidi quali tipi di file sono necessari, chi può accedervi, come vengono denominate le revisioni e come vengono ritirati i dati obsoleti. Se la parte è regolamentata o commercialmente sensibile, il contratto di acquisto dovrebbe riguardare la riservatezza, il subappalto consentito, la proprietà degli strumenti e l'approvazione delle modifiche al processo.
Sanluo Precision presenta il suo lavoro di lavorazione medica come qualcosa di più di un semplice taglio autonomo. L'azienda descrive un flusso di lavoro connesso che utilizza CAD/CAM/CAE, CATIA per la modellazione, Mastercam per la programmazione, analisi ANSYS, produzione controllata da MES e verifica del gemello digitale. In termini pratici, questi strumenti possono supportare diverse parti della catena di produzione: revisione del progetto e integrità del modello, creazione del percorso utensile, analisi ingegneristica, controllo dello stato di produzione e verifica virtuale prima che un programma raggiunga la macchina.
Verifica del gemello digitalesi riferisce all'utilizzo di una rappresentazione digitale della macchina, degli utensili, delle attrezzature, del grezzo e del movimento programmato per verificare l'operazione pianificata prima del taglio. Il suo valore è massimo nei lavori complessi a cinque assi, dove collisioni, inclinazione eccessiva dell'utensile, superfici inaccessibili e condizioni impreviste del materiale possono essere costose da rilevare sulla macchina. Non sostituisce l'ispezione del primo articolo. La simulazione può confermare che un percorso utensile è plausibile; la misurazione conferma che la parte finita soddisfa il disegno.
Produzione controllata dal MESsignifica che il sistema di esecuzione della produzione viene utilizzato per gestire le informazioni sulla produzione come ordini di lavoro, instradamento, stato e record di processo. Per un acquirente di dispositivi medici, la domanda utile è quali informazioni possono essere collegate al lotto finito. Chiedere se il fornitore può collegare certificati dei materiali, registrazioni delle macchine o delle operazioni, risultati delle ispezioni, azioni di non conformità e documenti di spedizione a un numero di parte e a una revisione.
L'azienda dichiara inoltre il supporto per la lavorazione a cinque assi, la tornitura-fresatura e la lavorazione con tornio centrato. Tali funzionalità sono rilevanti per componenti difficili, ma gli acquirenti dovrebbero comunque richiedere una proposta di percorso per il disegno specifico. Il giusto partner tecnico spiega dove il processo è stabile, dove è sensibile e quali prove verranno generate in ogni fase. Puoi rivedere quello di Sanluoservizi di lavorazione medica di precisione CNCinsieme al pacchetto RFQ prima di iniziare la discussione.
L'elenco delle applicazioni fornito da Sanluo copre sia i componenti relativi agli impianti che le parti dell'attrezzatura. Comprende teste articolari artificiali, dispositivi per la fusione spinale, viti mediche, strumenti chirurgici, strumenti per il glaucoma, parti di cuori artificiali, componenti vascolari, parti di apparecchiature diagnostiche e componenti relativi alle sonde a ultrasuoni. Queste applicazioni non comportano tutte lo stesso rischio di produzione. Una superficie di appoggio lucida, un piccolo strumento chirurgico e un componente della custodia possono richiedere controlli di lavorazione, ispezione, pulizia e imballaggio completamente diversi.
Per le parti metalliche, Sanluo elenca acciaio inossidabile per impianti e intervento, leghe di titanio, leghe ad alta temperatura e acciaio al tungsteno. Il titanio può essere difficile perché genera calore sull’interfaccia di taglio e reagisce male alla selezione imprecisa dell’utensile o al controllo truciolo. Gli acciai inossidabili variano ampiamente nel comportamento all'incrudimento e nella lavorabilità. Le leghe ad alta temperatura richiedono un attento controllo delle condizioni di taglio e dell'usura dell'utensile. L'acciaio al tungsteno presenta problemi di durezza e usura dei bordi che possono favorire l'elettroerosione o la rettifica per determinate caratteristiche.
I materiali non metallici elencati includono ceramica, PEEK, PEI, PAI e UPE. I tecnopolimeri non sono semplicemente versioni più morbide del metallo. Possono deformarsi, assorbire umidità, deformarsi sotto il serraggio o mostrare un comportamento dimensionale diverso dopo la lavorazione. Le parti in ceramica possono richiedere attrezzature e manipolazioni specializzate poiché possono verificarsi scheggiature dei bordi anche quando la geometria nominale è corretta. La richiesta di offerta deve indicare se il materiale viene utilizzato in un impianto, uno strumento, un dispositivo diagnostico o un gruppo senza contatto con il paziente, poiché le aspettative in termini di pulizia, superficie e documentazione potrebbero differire.
La selezione dei materiali rimane responsabilità del progettista del dispositivo. Il fornitore può segnalare problemi di lavorazione, suggerire una qualità adatta alla produzione e identificare probabili modalità di guasto, ma non deve sostituire silenziosamente un materiale perché è più facile da tagliare. Confermare l'elenco dei materiali approvati, il formato del certificato, l'identificazione del lotto ed eventuali restrizioni su contenuto riciclato, rivestimenti o trattamento termico esterno prima dell'inizio della produzione.
Un fornitore di lavorazioni meccaniche fornisce prove di produzione; il produttore del dispositivo rimane responsabile della strategia normativa del dispositivo finito, dei controlli di progettazione, della gestione del rischio, della verifica, della convalida e della presentazione al mercato. Questa distinzione è importante. Un certificato di conformità non dimostra di per sé che un dispositivo medico completo sia sicuro, efficace o conforme a tutti i requisiti statunitensi applicabili.
Il sito web di Sanluo elenca le certificazioni ISO 9001:2008 e ISO 14001:2004. Gli acquirenti devono richiedere i certificati attuali, le dichiarazioni sull'ambito, i dettagli dell'organismo emittente e lo stato di scadenza durante la qualificazione. Poiché gli standard elencati sono edizioni precedenti, non dare per scontato che rispondano a tutti i requisiti della procedura di qualità del fornitore. Chiedere come il fornitore gestisce il controllo dei documenti, la calibrazione, il prodotto non conforme, le azioni correttive, la formazione, i controlli dei fornitori, le modifiche ai processi e la conservazione dei registri.
La tracciabilità dovrebbe essere definita a livello di lotto. A seconda del componente, potrebbe essere necessario collegare il calore del materiale in entrata o le informazioni sul lotto all'ordine di lavoro, alle operazioni della macchina, ai risultati dell'ispezione, alla lavorazione esterna, alle etichette di imballaggio e alla spedizione. Se la parte è serializzata o marcata al laser, verificare in che modo la marcatura influisce sulla superficie e come viene verificata la marcatura. Se si verifica una deviazione, concordare il contenimento e la disposizione prima che si verifichi il primo problema di produzione.
Il produttore del dispositivo deve inoltre controllare il disegno approvato, le specifiche, i criteri di accettazione e il processo di modifica. Un fornitore di lavorazioni meccaniche non deve modificare una dimensione, un materiale, una finitura o un percorso di processo senza autorizzazione scritta quando tale modifica potrebbe influire sul dispositivo. Tratta i record dei fornitori come input controllati per il tuo file di qualità, non come un sostituto della tua documentazione di progettazione e produzione.
Il tempo di consegna inizia prima che venga tagliato il primo chip. La revisione dei disegni, il preventivo, l'approvvigionamento dei materiali, la programmazione, gli impianti, le finiture esterne, l'ispezione del primo articolo, le correzioni, l'approvazione e il trasporto internazionale possono influenzare il programma. Richiedi queste fasi separatamente anziché accettare un'unica stima di consegna generale. Un prototipo può muoversi rapidamente se il materiale è disponibile, ma i tempi di produzione possono cambiare quando è richiesta una lega speciale, un grado ceramico, un rivestimento o un processo esterno qualificato.
La comunicazione dell'ispezione deve essere concordata prima dell'inizio dell'ispezione. Confermare il formato del report, le unità, la convenzione di disegno con bollatura, il piano di campionamento, il trattamento delle caratteristiche mancanti e il metodo per riportare i risultati fuori tolleranza. Per le parti complesse, chiedere se il fornitore fornirà i dati di ispezione per caratteristica o solo un certificato di superamento/non superamento. Una breve videochiamata attorno al rapporto del primo articolo spesso risolve i problemi relativi ai dati e all’interpretazione più velocemente di una lunga catena di e-mail.
La gestione sicura dei CAD merita un processo scritto. Ove possibile, utilizzare un canale di trasferimento controllato, limitare l'accesso al personale che necessita dei file e identificare la revisione corrente nel nome del file e nella documentazione di acquisto. Chiarire se i subappaltatori ricevono dati CAD per trattamento termico, rivestimento, rettifica, pulizia o ispezione. L'accordo dovrebbe stabilire che il subappalto non autorizza modifiche progettuali incontrollate o il riutilizzo di modelli proprietari.
La disponibilità della consegna include più di un numero di tracciamento. Conferma i documenti di esportazione, i dettagli della fattura commerciale, le liste di imballaggio, le etichette dei lotti, i certificati, i rapporti di ispezione e il piano di ispezione di ricezione. Se le parti sono sensibili alla contaminazione o ai danni estetici, definire come saranno protette durante il trasporto. Quello di Sanluosupporto per la lavorazione CNC medica personalizzatadovrebbero essere valutati rispetto a questi requisiti operativi, non solo rispetto al prezzo unitario quotato.
Invia a Sanluo Precision il disegno rilasciato, il modello 3D, i requisiti di materiale e finitura, le quantità previste, i tempi previsti e le aspettative di ispezione. Includere le caratteristiche più difficili da produrre o più costose da sbagliare. Se sei ancora in fase di sviluppo, dillo. Un fornitore può fornire consigli migliori quando sa se l'obiettivo immediato è il feedback sul design, un prototipo funzionale, un primo articolo o una produzione ripetuta.
Richiedi una raccomandazione sul processo, commenti DFM, ipotesi relative al processo esterno, un piano di ispezione, documenti di tracciabilità e una stima dei tempi di consegna graduali. Per componenti complessi o in miniatura, richiedere conferma di fissaggio, accesso agli utensili, controllo delle bave, trattamento superficiale, pulizia e imballaggio prima di approvare il preventivo. Questo è il punto in cui la chiarezza tecnica è più economica.
Condividi il tuo pacchetto di disegni e i requisiti di produzione con Sanluo Precision per discutere la selezione del processo, la producibilità, i registri di ispezione e un percorso pratico dal prototipo alla produzione.
