Microlavorazioni di precisione

Capacità di lavorazione di precisione

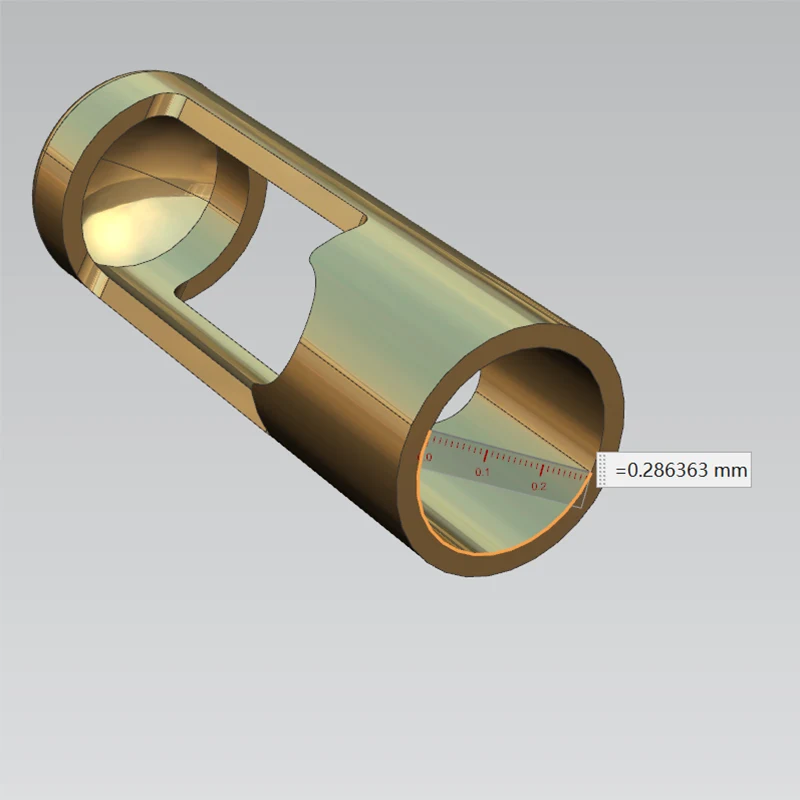

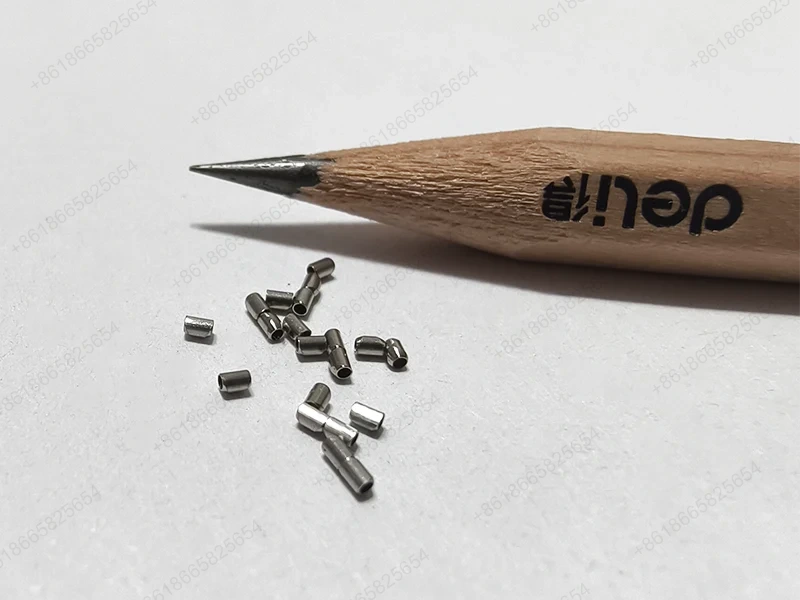

La nostra microlavorazione di precisione raggiunge un'estrema precisione: precisione dimensionale con diametro ±0,001 mm, lunghezza ±0,002 mm, posizione ±0,003 mm; precisione geometrica con rotondità 0,0005 mm, cilindricità 0,001 mm, planarità 0,001 mm; qualità della superficie con rugosità Ra0,01-0,2μm, la superficie è vicina alla finitura a specchio senza graffi; intervallo di dimensioni con diametro minimo della parte φ0,01 mm, dimensione minima della caratteristica 0,02 mm; tolleranza di lavorazione del grado di precisione IT2-IT6; adattabilità dei materiali per la lavorazione ultraprecisa di acciaio inossidabile, leghe di titanio, carburo cementato, ceramica, zaffiro, tecnopolimeri e altri materiali.

Precisione della stazione di lavorazione micro di precisione

Processo ultrapreciso

I processi ultraprecisi dell'impianto di lavorazione Sanluo Precision per la microlavorazione di precisione includono: microtornitura di precisione (fresa diamantata, punta della fresa R0,05mm, superficie Ra0,05μm, precisione di rotazione del cuscinetto d'aria del mandrino 0,0002mm), microfresatura di precisione (fresa diamantata φ0,1-1mm, velocità di rotazione 80000rpm, superficie Ra0,1μm), rettifica ultraprecisa (mola diamantata con granulometria W1,5, superficie Ra0,02μm), rettifica e lucidatura (rettifica abrasiva libera, lucidatura chimico-meccanica CMP, superficie Ra<0,01μm), lavorazione ultraprecisa composta (composto per tornitura-molatura, composto per fresatura-molatura, eliminazione degli errori in un solo serraggio, concentricità 0,002 mm).

Sistema di garanzia della qualità

In qualità di produttore professionale di microlavorazioni di precisione, Sanluo Precision controlla rigorosamente la qualità: laboratorio di temperatura e umidità costanti con temperatura 20±0,1℃, umidità 50±2%, pulizia Classe 10000, piattaforma di isolamento attivo dalle vibrazioni con vibrazioni <0,5μm; precisione di rotazione del mandrino della macchina utensile ultraprecisa 0,0002 mm, precisione di posizionamento 0,0005 mm; eccentricità della fresa diamantata <0,001 mm, compensazione dell'usura per garantire la precisione; interferometro laser, interferometro a luce bianca, microscopio a forza atomica (AFM) con precisione di rilevamento a livello nanometrico, macchina di misura a coordinate con precisione 0,0005 mm. I campi di applicazione includono: apparecchiature di fascia alta (ingranaggi epicicloidali riduttori di precisione con un modulo di 0,1 mm, binario di guida per macchine litografiche con rettilineità di 0,001 mm/100 mm), strumenti di precisione (sonda per microscopio a forza atomica con raggio di curvatura della punta <10 nm), impianti medici (elettrodi per impianti cocleari con φ 0,3 mm e 16 contatti, guscio di pacemaker con uno spessore di parete di 0,3 mm e tenuta all'aria <10⁻⁹Pa·m³/s), dispositivi optoelettronici (ghiera ceramica del connettore della fibra ottica con diametro del foro di φ0,125mm e concentricità di 0,001mm, cavità laser con planarità di 0,0005mm). Abbiamo fornito servizi di microlavorazione di precisione personalizzati per aziende come Zeiss, Leica, Medtronic, Corning, ecc., con un tasso di qualificazione del 99,9% per parti di ultraprecisione.

Parametri tecnici dell'attrezzatura
