Microfresatura

Tecnologia di fresatura finale

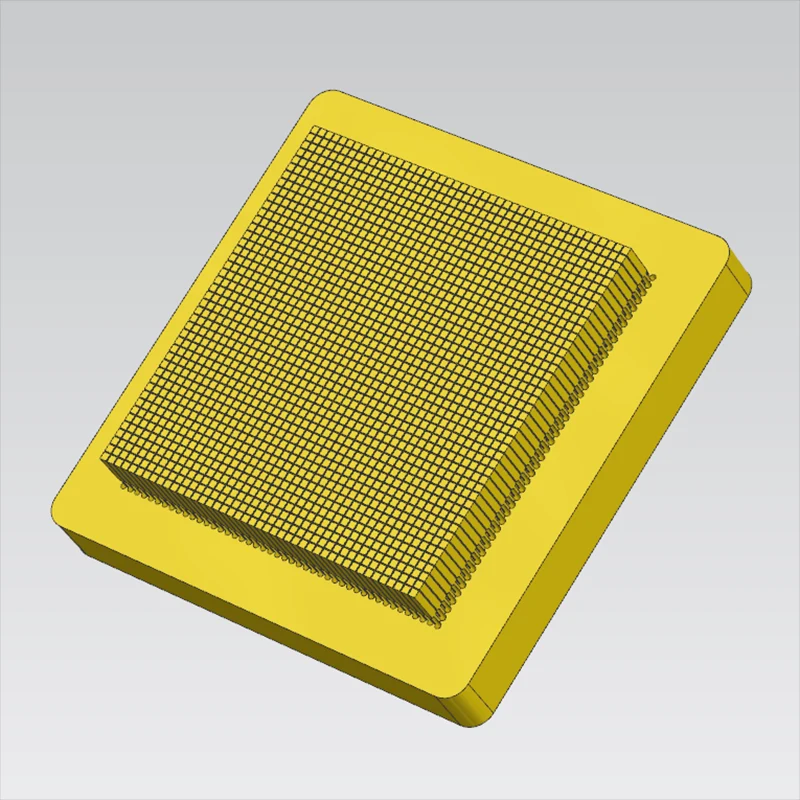

La microfresatura di Sanluo Precision utilizza microfrese per lavorare piani e cavità. I tipi di frese includono frese piatte, frese a sfera e frese con raggio angolare con un diametro di φ0,1-2 mm. Taglio su un solo lato per fresatura a candela, con una planarità superficiale di 0,002 mm e una rugosità superficiale di Ra 0,1-0,6 μm. La larghezza minima della scanalatura per la fresatura di scanalature strette è 0,015 mm, il rapporto profondità-larghezza per la lavorazione di scanalature profonde è ≥8:1, con un fondo scanalatura piatto e una verticalità della parete laterale >88°. La fresatura con interpolazione a spirale viene adottata per la fresatura di microfori, con un diametro del foro di 0,05-5 mm, una rotondità di 0,001 mm e una rugosità della parete del foro di Ra 0,2μm, che è migliore della perforazione. Fresatura a gradini multistrato per lavorazione a gradini, con un'altezza del singolo strato di 0,1-1 mm, un parallelismo della superficie del gradino di 0,01 mm e un'ortogonalità di 90°±5′.

Precisione della stazione

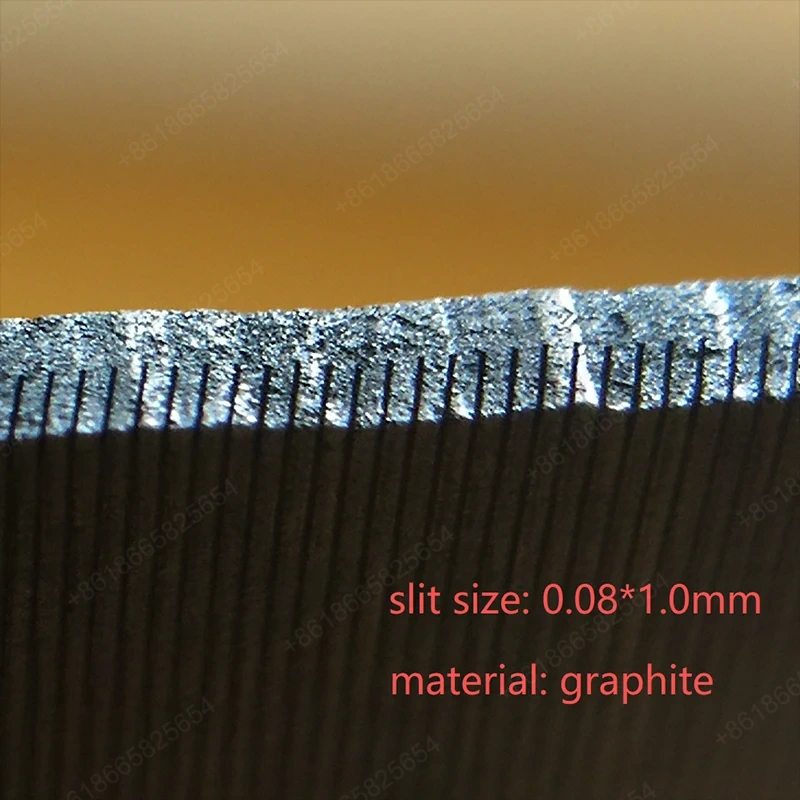

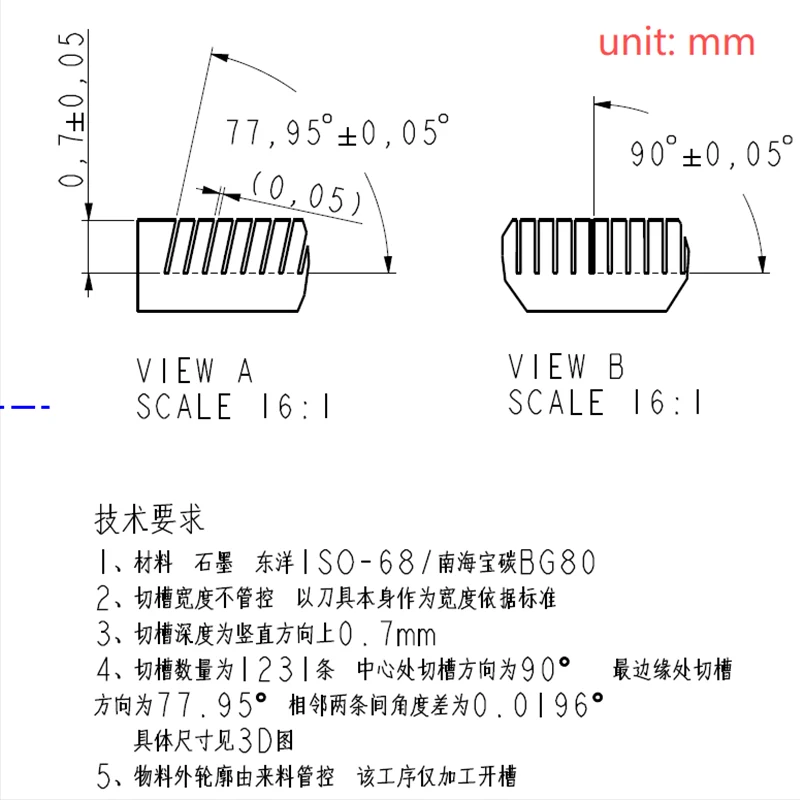

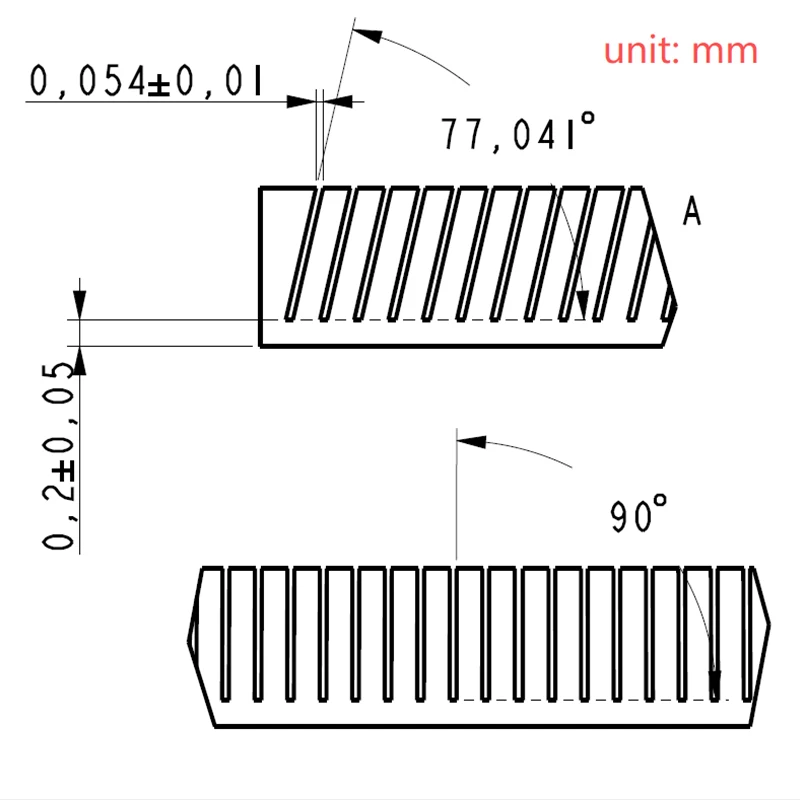

Incisione di precisione di scanalature strette e microfori

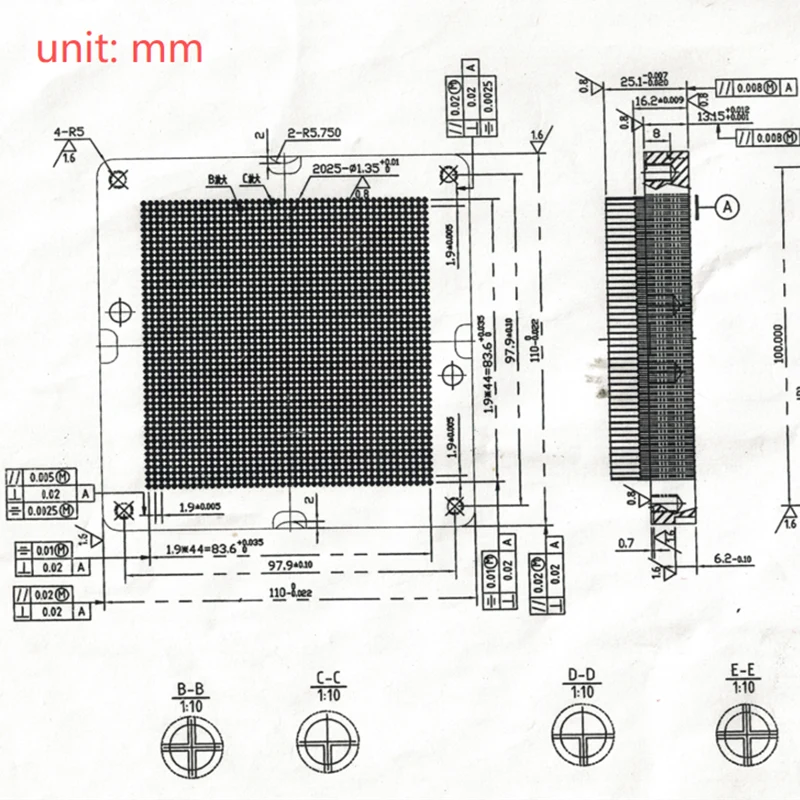

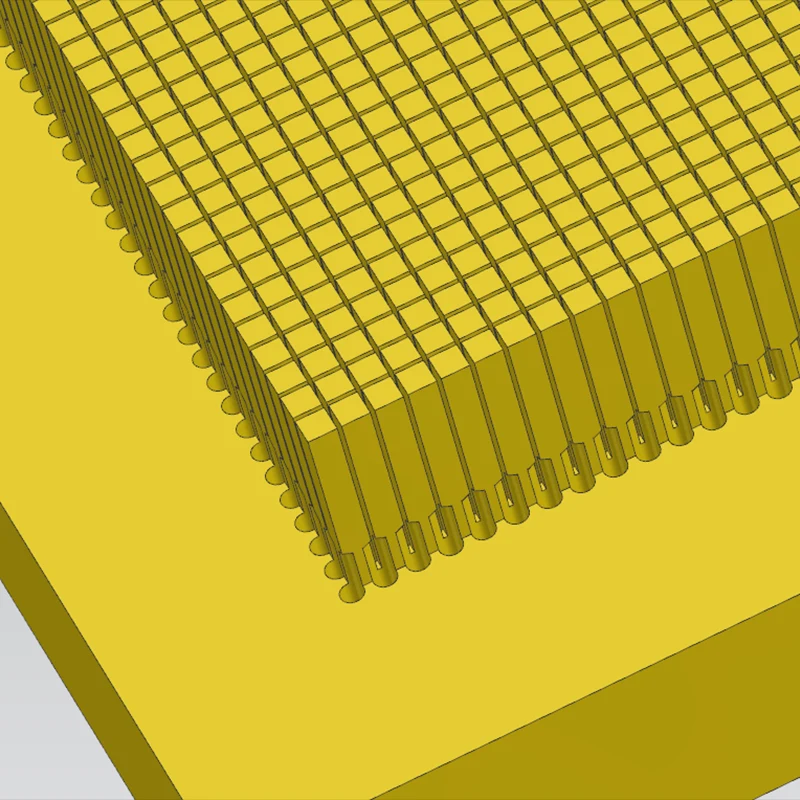

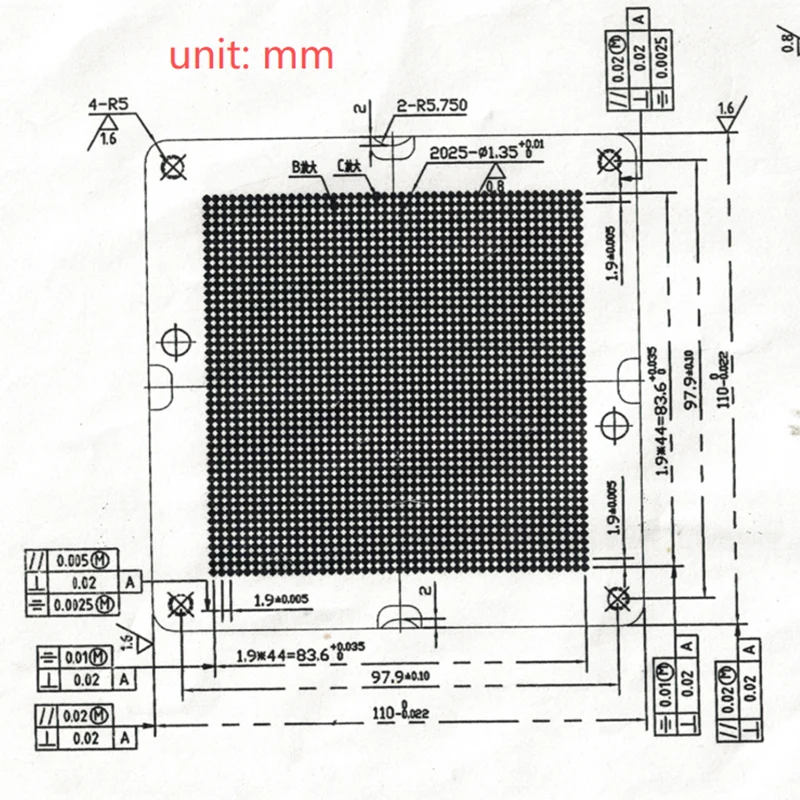

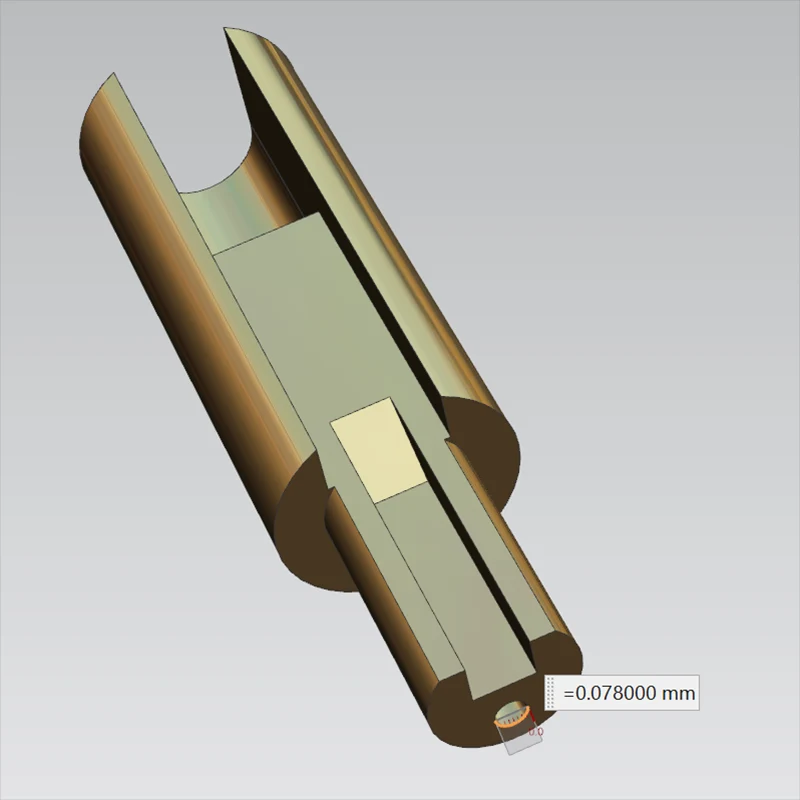

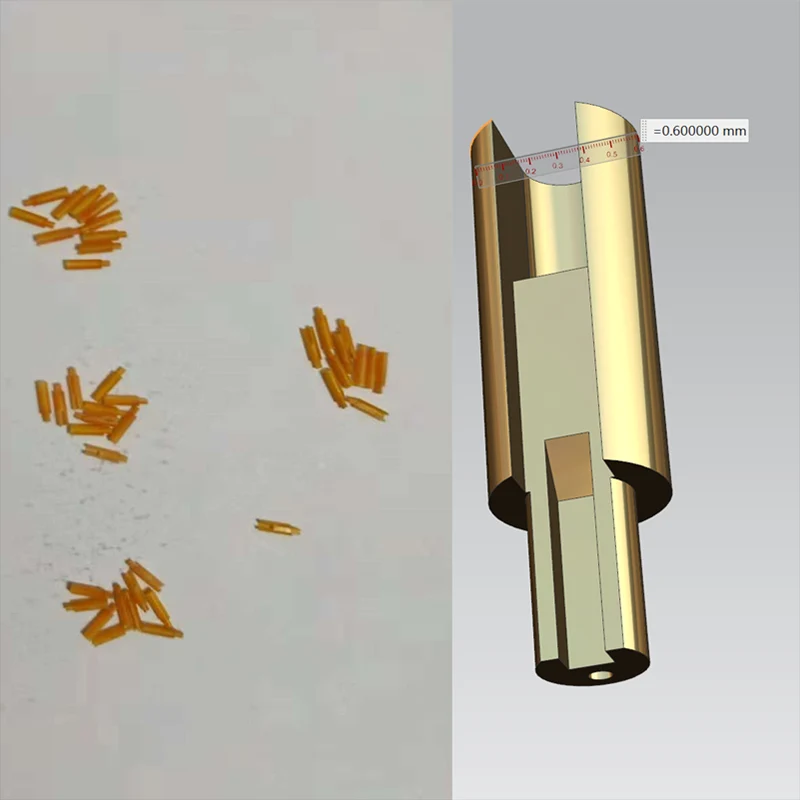

L'impianto di lavorazione di Sanluo Precision è specializzato nella microfresatura, comprese scanalature strette e microfori: lavorazione di scanalature strette con una larghezza della scanalatura di 0,05-2 mm, una profondità della scanalatura di ≤20 mm e un rapporto profondità-larghezza di 8:1, adottando frese da φ0,04-0,5 mm per la fresatura a strati con uno spessore di strato singolo di 0,2-0,5 mm, una planarità del fondo della scanalatura di 0,001 mm, un parallelismo delle pareti laterali di 0,001 mm e un angolo retto R<0,01 mm; fresatura di microfori con un diametro del foro di φ0,02-3mm e una profondità di ≤30mm per la lavorazione di fori profondi, adottando la fresatura a tuffo a spirale con avanzamento circolare, una precisione del diametro del foro di ±0,005mm, una rotondità di 0,003mm, orifizio del foro senza bave e parete del foro liscia con Ra0,4μm, che è migliore dei fori praticati; fori di forma speciale (fori quadrati, fori a forma di cintura, fori di contorno a forma speciale) con programmazione flessibile e alta precisione.

Evidenti vantaggi di lavorazione

In qualità di produttore professionale di microfresatrici, siamo dotati di un elettromandrino ad alta velocità con una velocità di rotazione di 60.000 giri/min e un'eccentricità di bloccaggio della fresa <0,002 mm, garantendo una lavorazione stabile. I campi di applicazione sono estesi: strumenti di precisione (oscillatore a cristallo di quarzo larghezza scanalatura stretta 0,3 mm; parallelismo passo diaframma sensore 0,005 mm), imballaggi elettronici (cablaggio microscanalatura substrato ceramico; diametro micro foro scheda portante IC φ0,8 mm), dispositivi ottici (planarità faccia finale ghiera fibra ottica 0,003 mm; precisione adattamento passo supporto lente 0,005 mm), impianti medici (scanalatura guida chiodo osseo; foro inferiore filetto impianto con conicità precisa). La microfresatura presenta evidenti vantaggi: alta precisione con una tolleranza del profilo di ±0,002 mm e una rugosità di Ra0,1μm, elevata flessibilità con programmazione una tantum per qualsiasi forma, lavorazione senza stress con deformazione della parte a parete sottile <0,01 mm, fresatura ad alta velocità con una superficie liscia e un'ampia gamma di materiali lavorabili (acciaio, alluminio, rame, titanio, ceramica inferiore a HRC60). Abbiamo fornito servizi di lavorazione micro CNC personalizzati per aziende come Apple, Huawei, Siemens, Medtronic, ecc., con una produzione annua di 300.000 parti in miniatura.

Parametri tecnici delle apparecchiature per microfresatura
