Microlavorazioni meccaniche

Tecnologia di lavorazione micro CNC

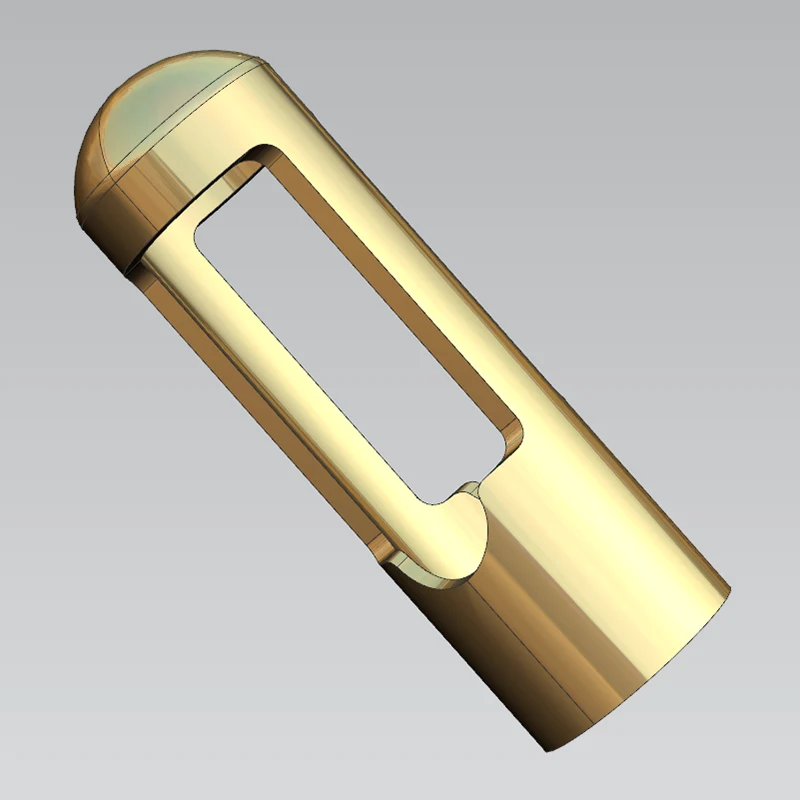

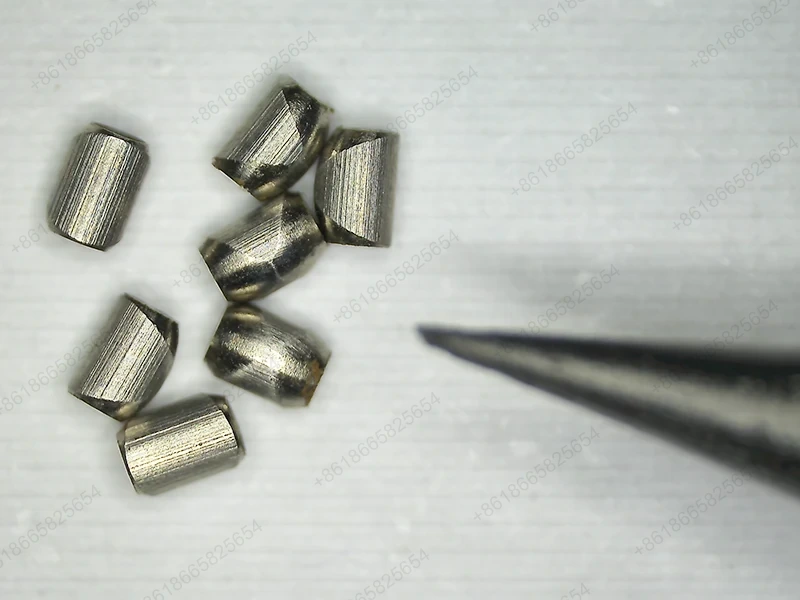

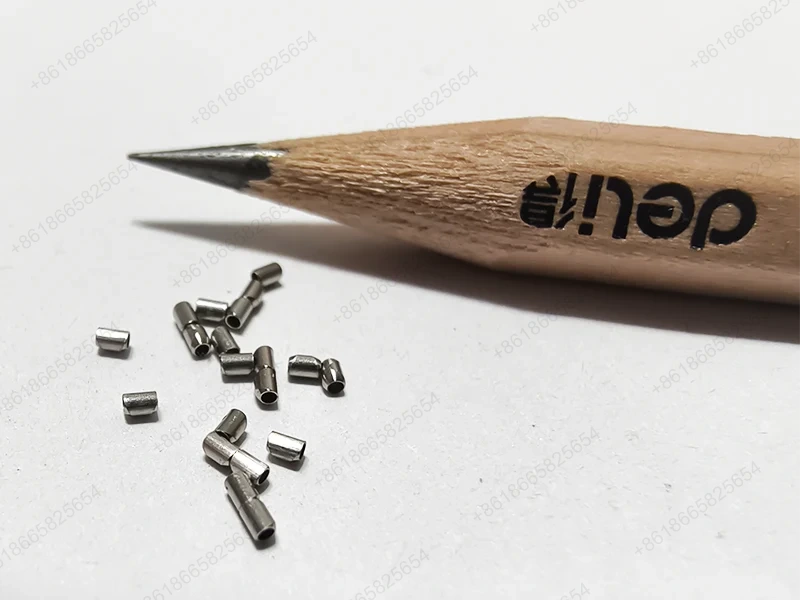

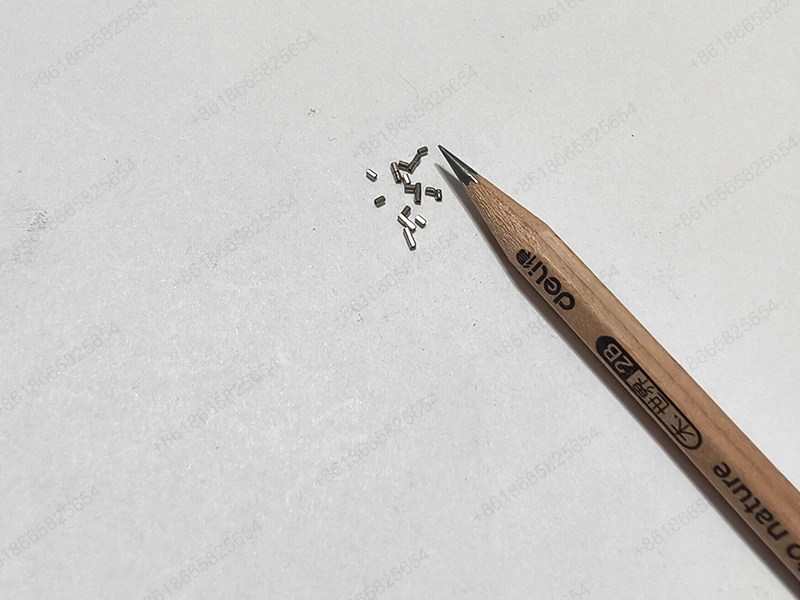

La nostra microlavorazione meccanica utilizza il taglio, la molatura e altri metodi di lavorazione meccanica per elaborare parti in miniatura. Campo di lavorazione: dimensione parte φ0,05-10 mm, dimensione caratteristica 0,01-5 mm. Precisione di lavorazione: precisione dimensionale ± 0,002-0,01 mm, precisione geometrica 0,003-0,01 mm, rugosità superficiale Ra 0,05-0,8 μm. I processi di lavorazione comprendono microtornitura, microfresatura, microrettifica, microforatura, microalesatura e combinazione multiprocesso per completare parti complesse. Dimensioni della fresa: punta dell'utensile da tornio R0,1-0,5 mm, fresa φ0,1-3 mm, punta da trapano φ 0,05-2 mm. Parametri di taglio: velocità del mandrino 10.000-100.000 giri/min, velocità di avanzamento 0,001-0,05 mm/giro.

Precisione della stazione

Capacità di lavorazione completa

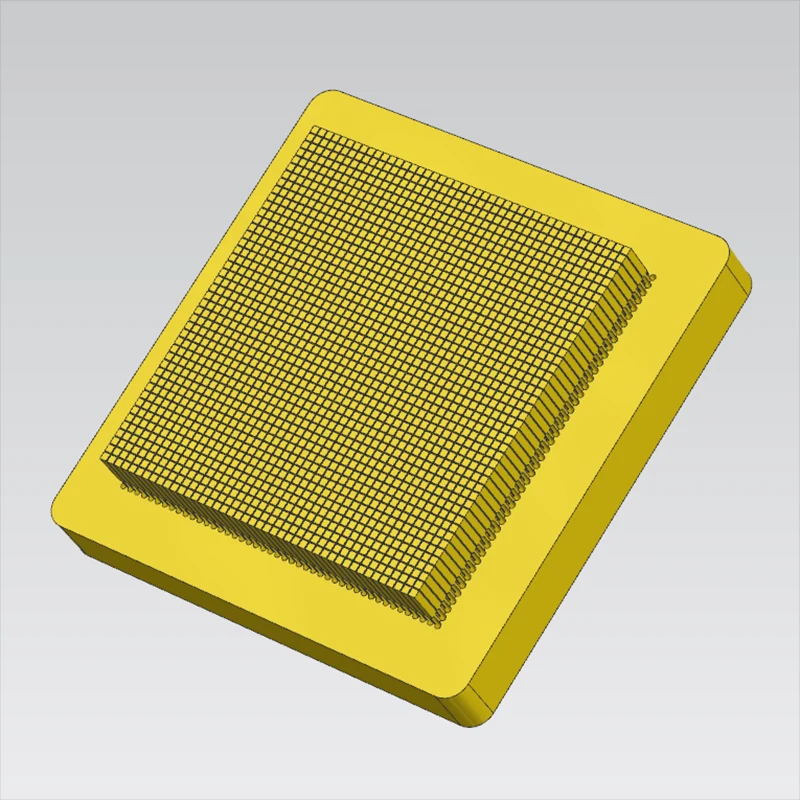

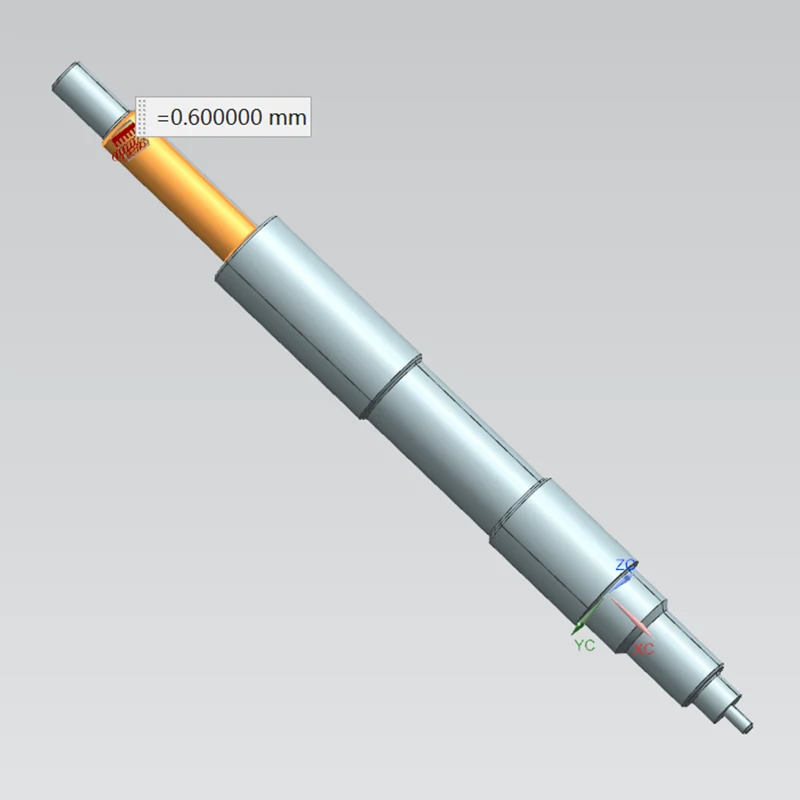

L'impianto di lavorazione di Sanluo Precision ha una capacità completa di microlavorazione meccanica: microtornitura con un diametro di φ0,01-10 mm, un rapporto lunghezza-diametro di ≤50:1, una rotondità di 0,002 mm e Ra≤0,2μm; microfresatura di scanalature e fori di cavità superficiali curve 3D con una precisione del profilo di ± 0,005 mm e Ra 0,3 μm; micromolatura del cerchio esterno, del foro interno, della superficie piana e sferica con una precisione dimensionale di ±0,002 mm e Ra0,05-0,2μm; microforatura con diametro del foro φ0,01-2mm e rapporto profondità-diametro ≥10:1; centro complesso di tornitura-fresatura per completare più processi in un unico serraggio; Lavorazione simultanea a 5 assi di parti 3D complesse.

Controllo qualità di precisione

In qualità di produttore professionale di microlavorazioni meccaniche, Sanluo Precision controlla rigorosamente la qualità: officina a temperatura costante 20±1℃, eccentricità del mandrino <0,002 mm, precisione di posizionamento ±0,001 mm; runout preimpostato dell'utensile <0,003 mm, sostituzione tempestiva degli utensili usurati; rilevamento online della sonda laser, controllo delle dimensioni a circuito chiuso; precisione della macchina di misura a coordinate 0,001 mm, tester di rugosità superficiale per il controllo di qualità; Controllo statistico del processo SPC con Cpk>1,33 per un processo stabile e controllabile. I campi di applicazione sono estesi: strumenti di precisione (ingranaggi miniaturizzati di orologi con un modulo di 0,08-0,2 mm, cuscinetti miniaturizzati con grado di precisione P5), comunicazione elettronica (supporto per obiettivi di fotocamere con una concentricità di 0,01 mm, pin di collegamento con un diametro di φ0,3-1 mm), apparecchiature mediche (alberi di giunzione di strumenti minimamente invasivi, supporti per lenti di endoscopi con adattamento di precisione), aerospaziale (involucro del sensore con uno spessore di parete di 0,2-0,5 mm, ugello del carburante con un diametro del foro di φ0,2-0,5 mm). Abbiamo fornito servizi di lavorazione micro CNC personalizzati per aziende come Citizen, Omega, Sony, Olympus, Honeywell, ecc., con una produzione annua di 800.000 parti in miniatura.

Parametri tecnici dell'attrezzatura
