Microfresatura CNC

Tecnologia di lavorazione micro CNC

La microfresatura CNC adottata dall'impianto di lavorazione di Sanluo Precision utilizza microfrese rotanti ad alta velocità per lavorare parti in miniatura, con un diametro della fresa di φ0,04 mm, una velocità di rotazione di 20.000-100.000 giri/min e una velocità di avanzamento di 5-500 mm/min. La profondità di taglio singola è di 0,01-0,5 mm e la lavorazione della cavità profonda è completata dalla fresatura a strati. La tolleranza del profilo di precisione della lavorazione è ±0,005 mm e la rugosità superficiale è Ra0,2-0,8μm. La lavorazione simultanea a 3, 4 e 5 assi può realizzare superfici curve 3D complesse, piani inclinati e strutture sottosquadro. Il materiale della taglierina è in carburo cementato e rivestimento diamantato, con una velocità di taglio di 50-300 m/min, che può lavorare acciaio, alluminio, rame, leghe di titanio, tecnopolimeri e altri materiali.

Precisione della stazione

Capacità di lavorazione per incisioni di precisione

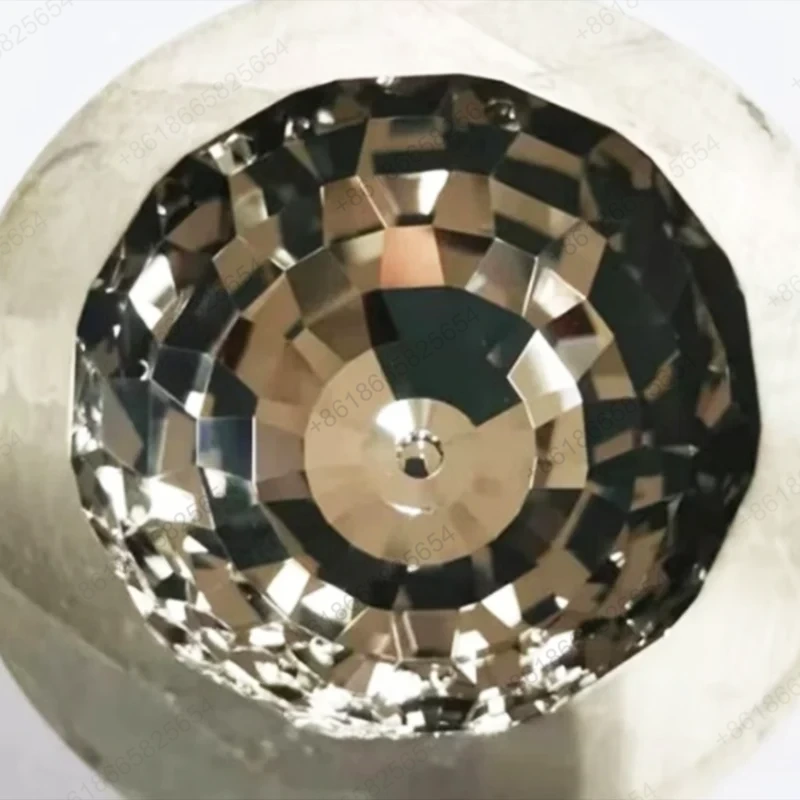

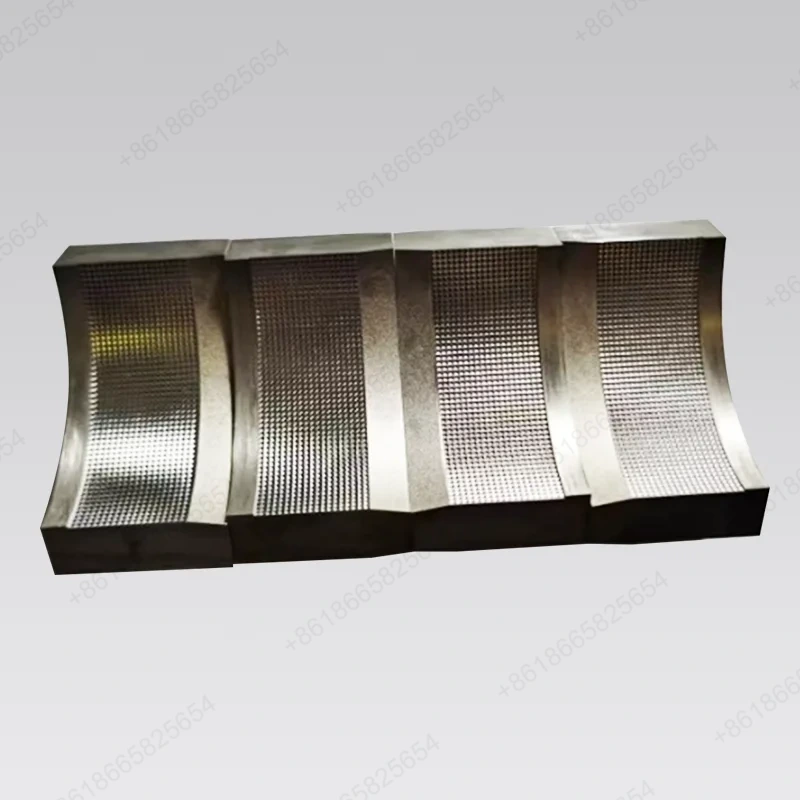

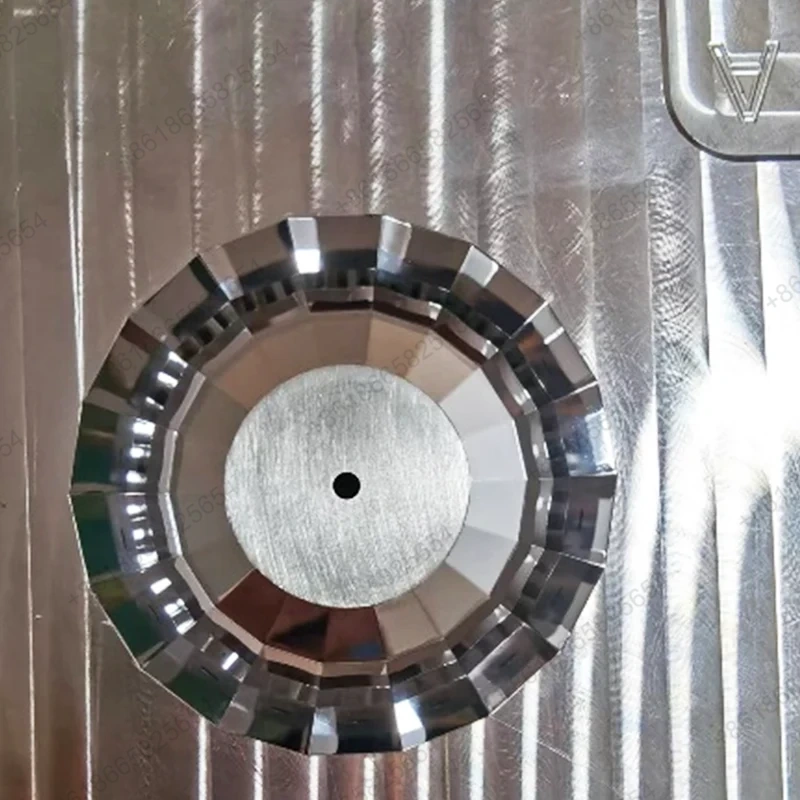

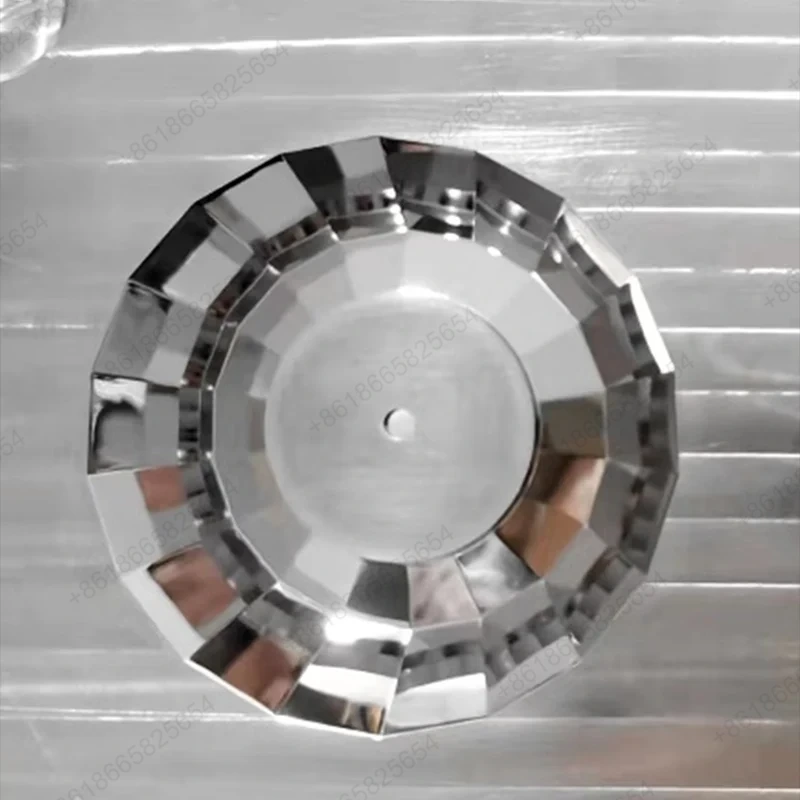

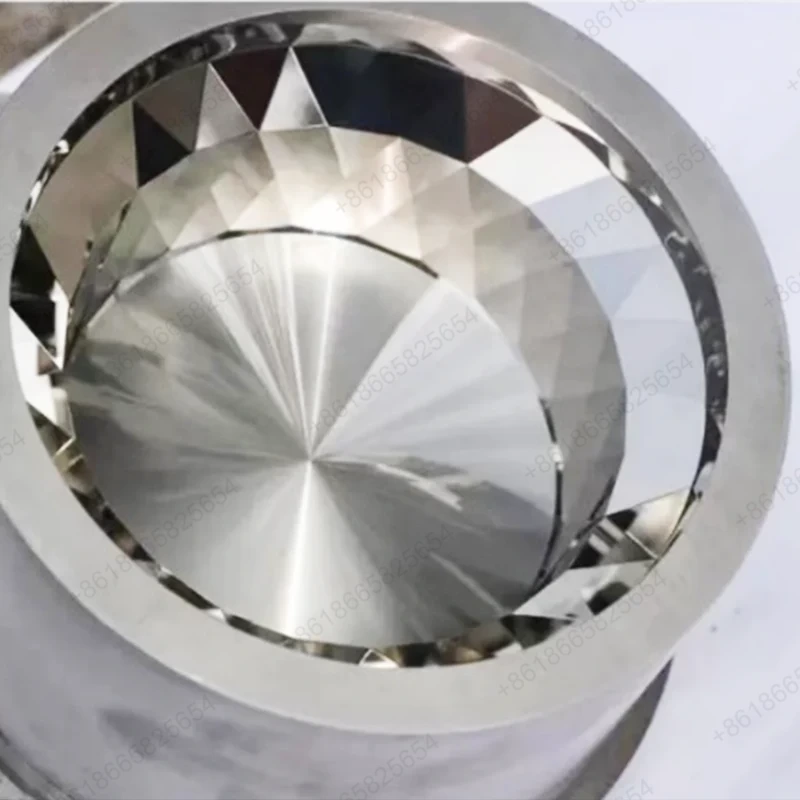

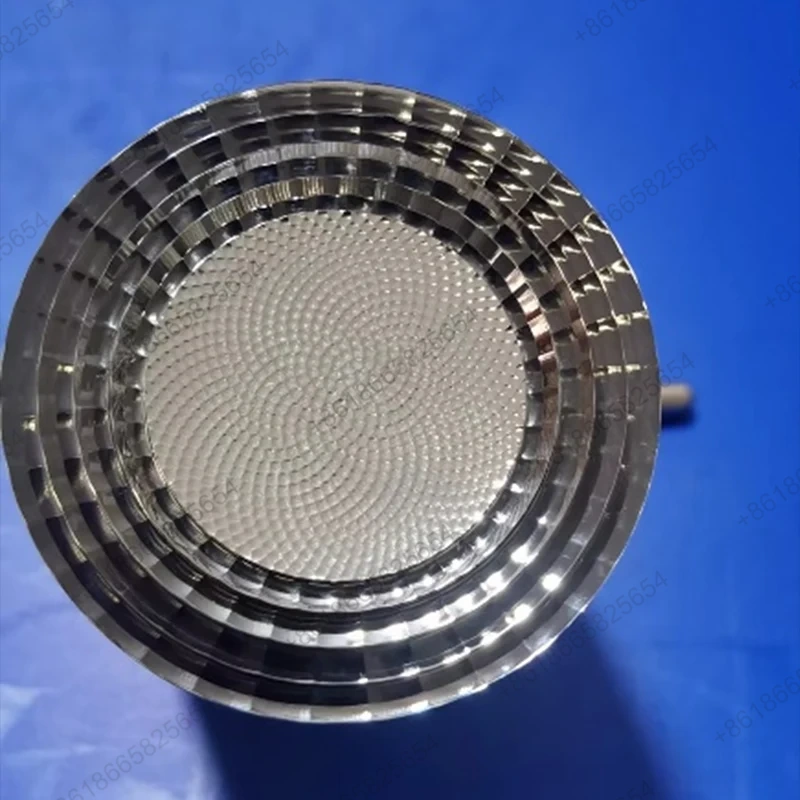

In qualità di produttore professionale di microfresatura CNC, siamo dotati di un centro di lavoro a 5 assi ad alta precisione con una precisione di posizionamento di ± 0,002 mm e una precisione di ripetizione di ± 0,001 mm. La capacità di lavorazione dell'incisione di precisione copre: stampi di precisione (la larghezza della nervatura dello stampo per incisione di precisione per le piastre centrali del telefono cellulare è 0,3 mm, la profondità è 2 mm e la finitura a specchio della superficie è Ra 0,1 μm; l'angolo R dello stampo del guscio del computer portatile è 0,2 mm con struttura complessa del cursore superiore inclinato; la dimensione della micro cavità dello stampo del connettore del dispositivo elettronico è 1×2×3 mm con una precisione di ± 0,005 mm; l'altezza del gradino del micro boss dello stampo della chiave del telefono cellulare è 0,15 mm con uno smusso R 0,05 mm), apparecchiature mediche (la complessa superficie sferica R della testa dello strumento chirurgico minimamente invasivo è 0,02 mm con una precisione di ±0,001 mm; il passo della filettatura degli impianti dentali è 0,5 mm con un profilo dentale accurato), parti aerospaziali (la larghezza del microcanale di raffreddamento delle pale della turbina è 1 mm e la profondità è 5 mm; la precisione dimensionale della complessa superficie a forma speciale del guscio dello strumento è ±0,008 mm).

Sistema di controllo qualità

Sanluo Precision controlla rigorosamente la qualità: runout della taglierina <0,003 mm, precisione di impostazione dell'utensile ± 0,002 mm, percorso utensile ottimizzato CAM, corrispondenza precisa dei parametri di taglio, rilevamento online della sonda sulla macchina e precisione della macchina di misurazione delle coordinate di 0,001 mm. Abbiamo fornito servizi di microfresatura CNC personalizzati per clienti come Foxconn, Luxshare Precision, BYD, ecc., con una produzione annua di 500.000 parti di precisione e un tasso di qualificazione del 99,8%.

Parametri tecnici dell'attrezzatura
