Lavorazione in miniatura

Sanluo Precision è un produttore e fornitore leader di lavorazioni meccaniche in miniatura in Cina, concentrandosi su tecnologie di produzione di precisione come microlavorazione meccanica, microelettroerosione e microlavorazione laser. L'azienda fornisce servizi di lavorazione microelettroerosione personalizzati professionali per i settori delle comunicazioni elettroniche, degli strumenti di precisione, dei dispositivi medici, aerospaziale e di altro tipo e supporta la personalizzazione di parti complesse e difficili. Realizza una produzione one-stop dell'intero processo, dalle microparti al microassemblaggio, soddisfacendo i rigorosi standard di vari campi per la lavorazione in miniatura.

Invia richiesta

Descrizione del prodotto

Tecniche di lavorazione diversificate

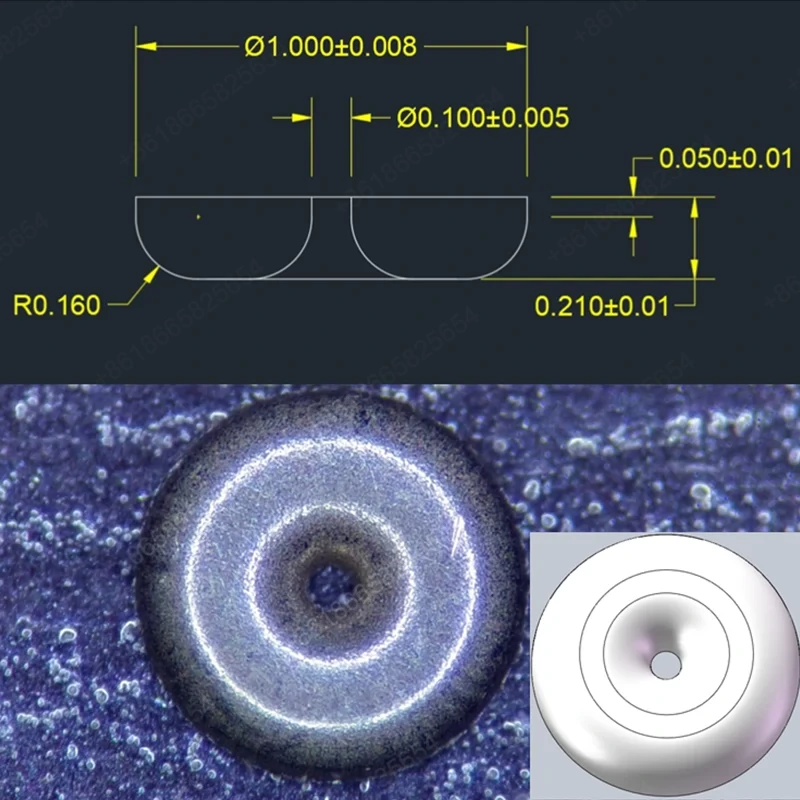

Sanluo Precision Company è dotata di un sistema completo di tecnologia di lavorazione in miniatura. Nella lavorazione micromeccanica, attraverso processi come microtornitura, fresatura e rettifica, è possibile ottenere lavorazioni con un diametro minimo di φ0,01 mm, con una precisione di ± 0,001 mm, adatte alla produzione in serie. La lavorazione con microscarica elettrica può completare microfori che vanno da φ0,02 mm a 2 mm, microcavità di 0,03 mm e micro alberi che vanno da φ0,01 mm a 0,5 mm, particolarmente adatti per materiali duri e parti dalla forma complessa. La microlavorazione laser copre applicazioni quali taglio, foratura e saldatura, con dimensioni minime che raggiungono 1μm e una piccola zona interessata dal calore, adatta per la lavorazione precisa di materiali fragili e parti a pareti sottili. Inoltre, processi combinati come tornitura e fresatura, lavorazione combinata con elettroerosione e lavorazione meccanica e altri processi compositi possono completare la produzione di parti complesse con un unico setup.

Gamma di lavorazione di pezzi di precisione

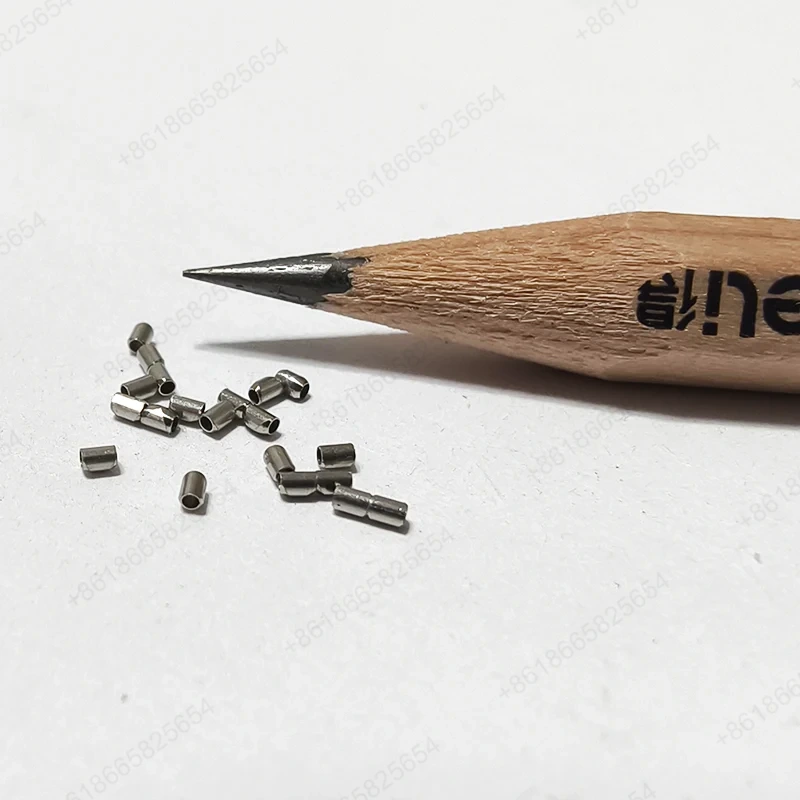

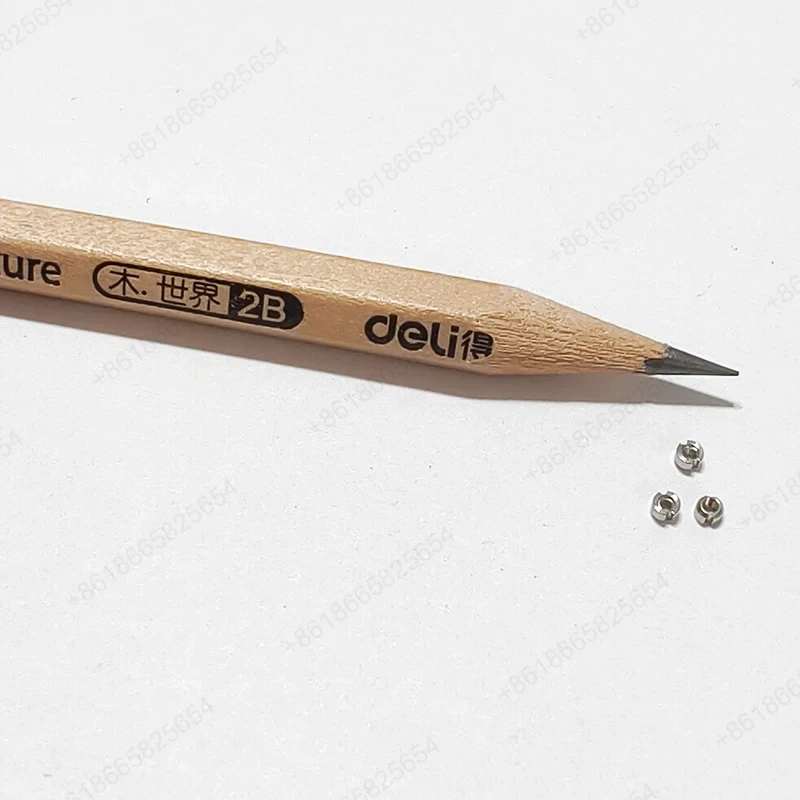

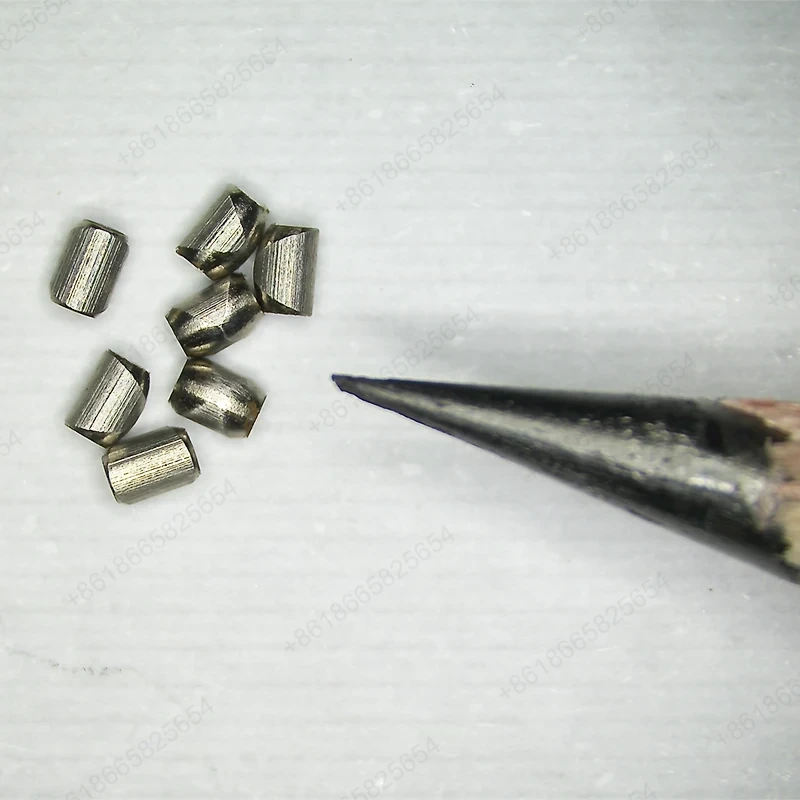

In qualità di produttore professionale di lavorazioni meccaniche in miniatura, Sanluo Precision Company offre un'ampia gamma di servizi di lavorazione per varie parti in miniatura. I diametri degli alberi in miniatura vanno da 0,01 mm a 5 mm, con lunghezze da 1 mm a 50 mm. La rotondità è ≤ 0,003 mm e la rugosità superficiale Ra è ≤ 0,1 μm. Il modulo dell'ingranaggio per gli ingranaggi in miniatura è 0,05 - 1 mm, con un numero di denti compreso tra 8 e 100 e la precisione del profilo del dente raggiunge il livello IT7. La durezza superficiale è HRC 58 - 62. Il diametro delle filettature in miniatura è φ0,1 - 3 mm, con passi che vanno da 0,2 mm a 1 mm e la precisione può raggiungere il livello di 6H/6g. L'azienda dispone di oltre 50 set di apparecchiature ad alta precisione, con una capacità produttiva annua di 1 milione di parti in miniatura. Fornisce servizi di lavorazione micro EDM personalizzati e stabili a clienti globali, garantendo qualità affidabile e consegne puntuali.

Precisione della stazione di lavorazione in miniatura

Precisione dimensionale	OD	ID	T（C）	SH	R
unità:±/mm	0.001	0.001	0.001	0.001	0.001
Precisione geometrica	Rotondità	Coassialità	Rettilineità	Concentricità	Tolleranza del profilo
unità:±/mm	0.001	0.002	0.002	0.002	0.001
Capacità produttiva	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz
Ciclo produttivo	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni

Parametri tecnici dell'attrezzatura

Categorie di parametri	Dettagli sui parametri
Modello di attrezzatura	KERNMicro
Posizionamento centrale	Elaborazione a livello di coordinate ultraminiaturizzata
Numero di assi	Adatto sia per la lavorazione a 3 che a 5 assi
Capacità di elaborazione	Possono essere lavorati pezzi con un diametro di 0,030 millimetri e un'altezza di 0,220 millimetri.
Precisione critica	Precisione di posizionamento: 2 µm, Precisione di posizionamento ripetibilità: 1 µm
Caratteristiche strutturali	L'esclusivo telaio del letto in marmo è combinato con guide statiche flottanti e motori lineari; occupa un'area estremamente piccola.
Applicazioni tipiche	Componenti e parti di lavorazione in miniatura di precisione, ecc.

Categorie di parametri	Dettagli sui parametri
Modello di attrezzatura	iQ300
Marca/Origine	MAKINO
Posizionamento centrale	Lavorazione verticale con precisione inferiore al micron
Numero di assi	Informazioni insufficienti
Guida e feedback	Impiega un design avanzato del motore lineare e dotato di un sistema di feedback su scala a reticolo a livello di 0,005 micron
Sistema di controllo della temperatura	Controllo della temperatura dei componenti senza pari
Sistema di mandrini	Velocità del mandrino: 45.000 giri/min
Funzioni principali	Integra il sistema ibrido automatico di misurazione della lunghezza dell'utensile Mutohyo (HyATLM) per garantire una precisione inferiore al micron
Vantaggi fondamentali	L'ampia gamma di applicazioni, la corsa ampia e il design flessibile del mandrino sono adatti per la produzione efficiente di microparti.
Applicazioni tipiche	Componenti e parti di lavorazione in miniatura di precisione, ecc.
