Parte meccanica di precisione

Sanluo Precision è un produttore e fornitore professionale di pezzi meccanici di precisione in Cina, con capacità di lavorazione di vari tipi, dai semplici manicotti per alberi alle parti complesse di forma speciale. Il grado di precisione della lavorazione accurata varia da IT2 a IT7, con tolleranza dimensionale di ±0,001 mm～±0,01 mm, tolleranza geometrica di ±0,003 mm～±0,008 mm e rugosità superficiale Ra di 0,1～1,6μm, in grado di soddisfare i requisiti di componenti di alta precisione di macchinari e apparecchiature, prodotti elettronici, componenti di semiconduttori, strumenti, misuratori e altri settori. Forniamo servizi personalizzati di componenti meccanici di precisione alle aziende di tutto il mondo e supportiamo la personalizzazione di parti complesse e difficili.

Invia richiesta

Descrizione del prodotto

Ambito dei tipi di lavorazione

I tipi di parti meccaniche di precisione nell'impianto di lavorazione di Sanluo Precision includono:

① Parti dell'albero (asse ottico, albero a gradini, albero scanalato, albero eccentrico, albero a gomiti) con lunghezza 5 mm ~ 1500 mm e diametro Φ1 mm ~ Φ300 mm;

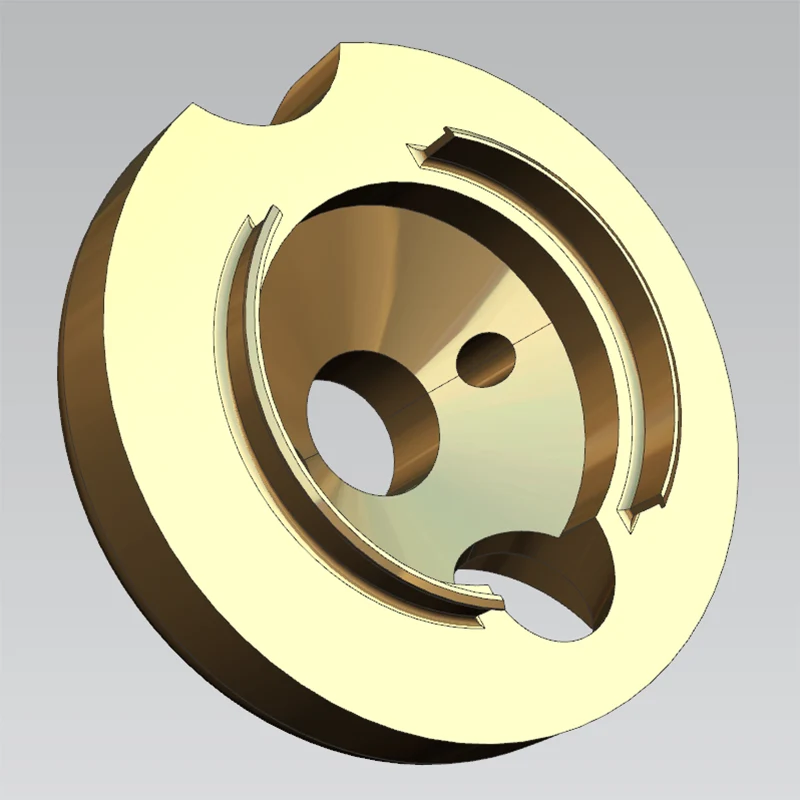

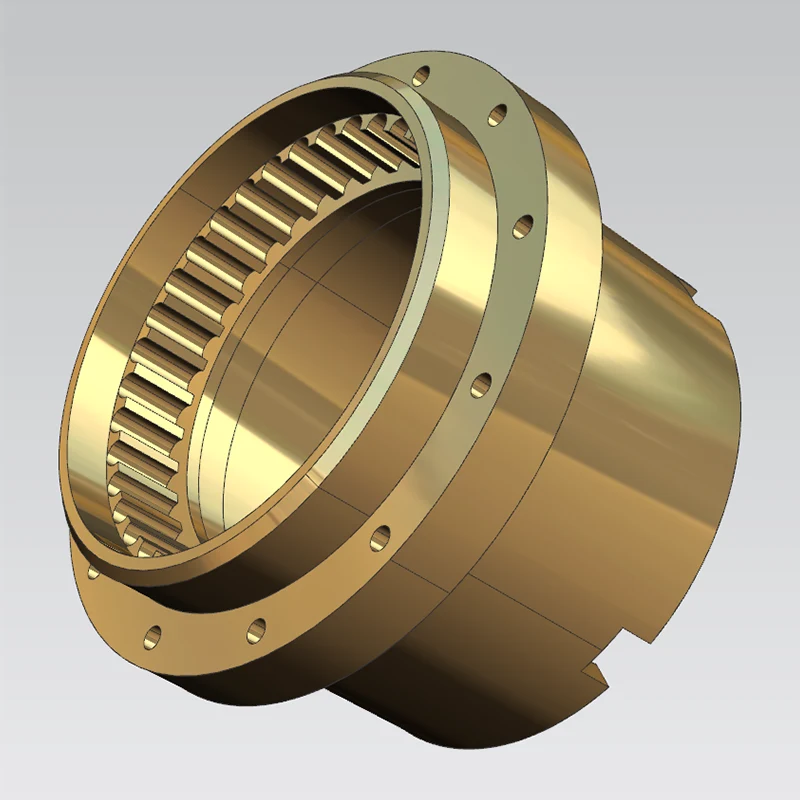

② Parti del disco e del manicotto (flangia, ingranaggio, puleggia, manicotto dell'albero, boccola) con diametro esterno Φ10mm~Φ500mm;

③ Parti della scatola (guscio, sedile, staffa, connettore) con dimensioni massime di lavorazione 1200 mm × 800 mm × 600 mm;

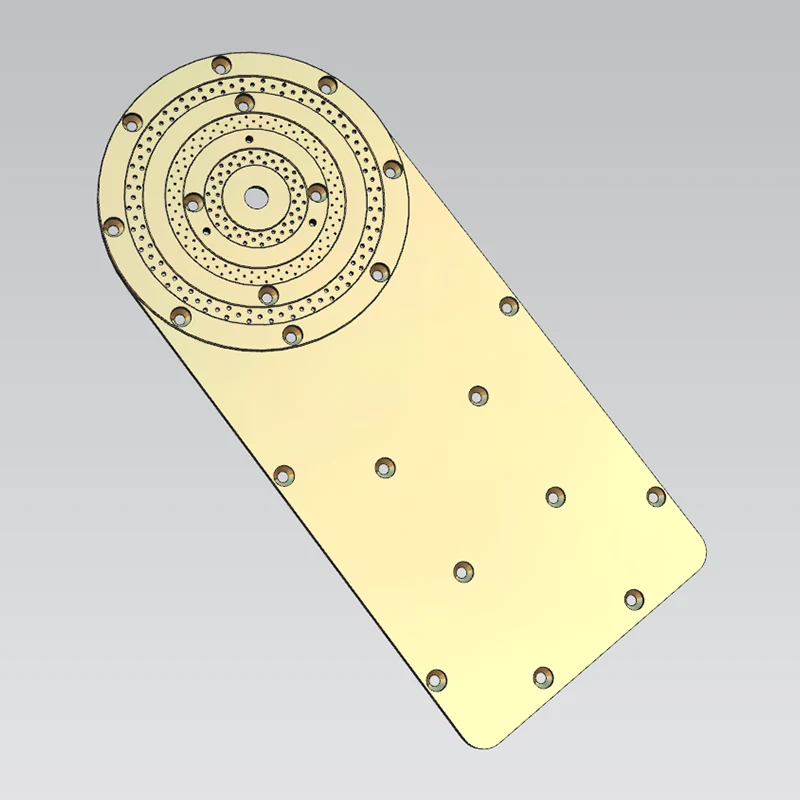

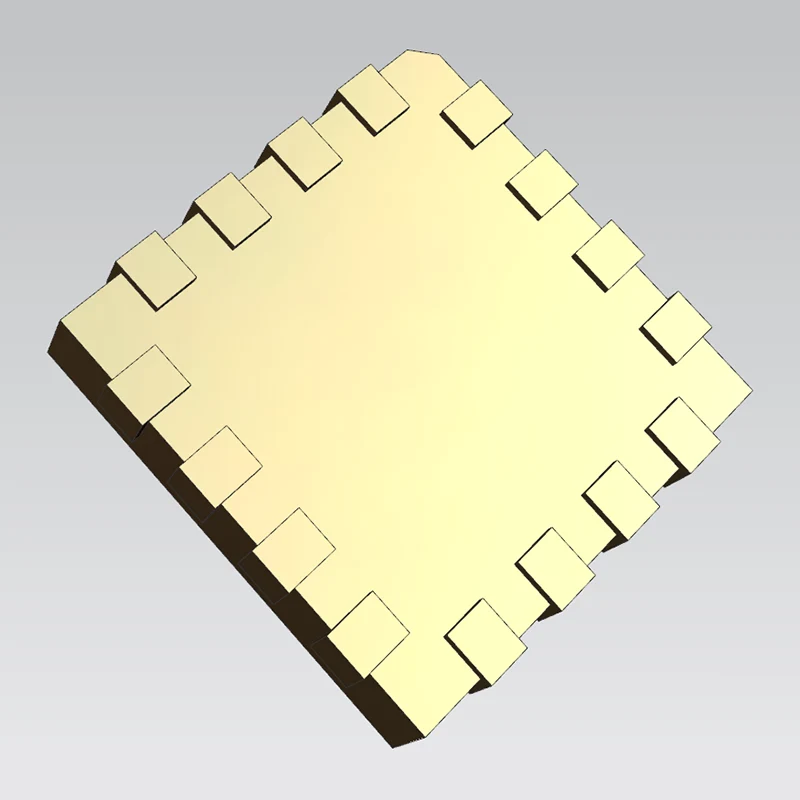

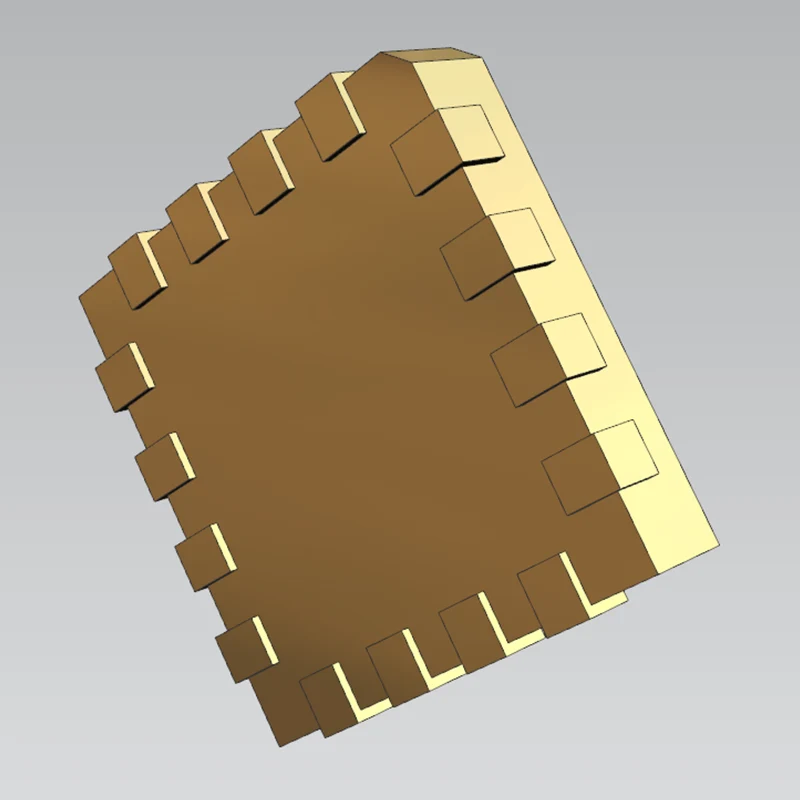

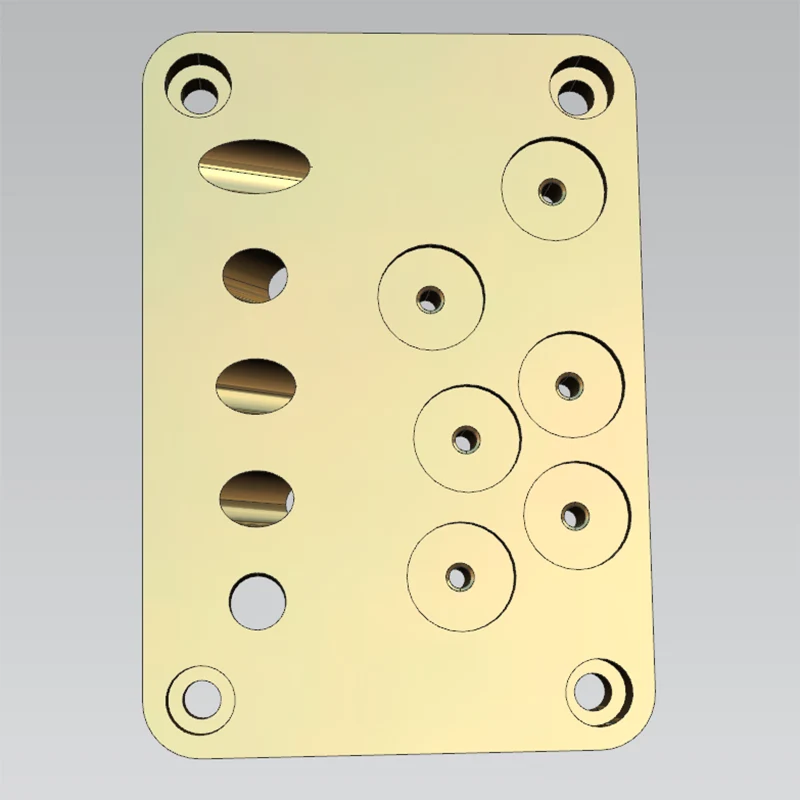

④ Parti della piastra (pannello, piastra di base, piastra divisoria, piastra di fissaggio) con spessore 0,5 mm~100 mm;

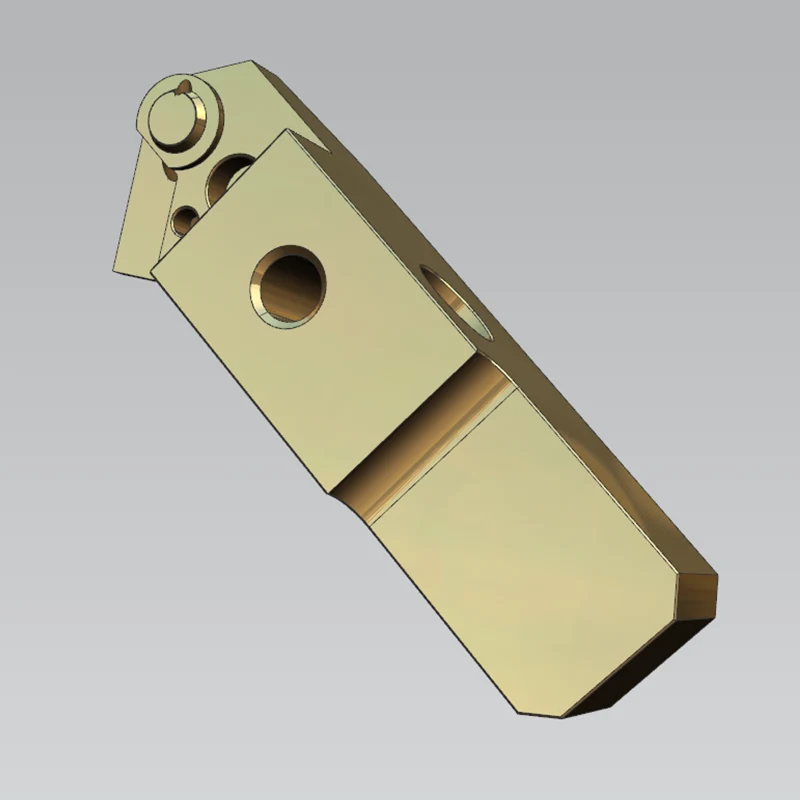

⑤ Parti di forma speciale (braccio di supporto, bilanciere, forcella, biella) con superfici curve complesse e strutture a pareti sottili.

Precisione della stazione di lavoro

Precisione dimensionale	L（X）	W（Y）	H（Z）	SH	SW
unità:±/mm	0.002	0.002	0.001	0.002	0.002
Precisione geometrica	planarità	parallelismo	perpendicolarità	rugosità	simmetria
unità:±/mm	0.002	0.002	0.002	Ra0,1	0.002
capacità produttiva	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz
ciclo produttivo	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni

Gli strumenti di prova e di misura configurati includono: CMM (macchina di misura a coordinate), strumento di misurazione delle immagini, proiettore, misuratore di diametro laser, interferometro laser, rugosimetro, rotondimetro, microscopio per utensili, stereomicroscopio, micrometro, calibro a spillo, comparatore micrometrico, micrometro ultrapreciso, misuratore di altezza elettronico, calibro, blocchetto di riscontro, tester di durezza, calibro di filo.

Garanzia di qualità

Viene implementato un rigoroso sistema di tre ispezioni per le parti meccaniche di precisione, vale a dire l'autoispezione da parte degli operatori, l'ispezione di pattuglia da parte di ispettori a tempo pieno e l'ispezione finale da parte del reparto qualità. Dotato di CMM, proiettore, micrometro, calibro a corsoio, misuratore di altezza, rugosimetro, durometro e altre apparecchiature di prova, il CMK delle dimensioni chiave è ≥1,67. Strumenti di qualità come APQP (pianificazione avanzata della qualità del prodotto), FMEA (analisi delle modalità di guasto e degli effetti), MSA (analisi del sistema di misurazione), SPC (controllo statistico del processo) e PPAP (processo di approvazione delle parti di produzione) vengono adottati per garantire la stabilità della qualità delle parti. Monitoraggio della qualità dell'intero processo dall'identificazione del primo articolo → produzione di prova in piccoli lotti → produzione di massa. Sanluo Precision ha fornito servizi di lavorazione di precisione personalizzati a clienti di apparecchiature di automazione, robotica, elettronica 3C, semiconduttori, industria medica, ottica e altri, con un tasso di soddisfazione del cliente superiore al 95%.

Parametri tecnici dell'attrezzatura

Categoria dei parametri	Dettagli sui parametri
Modello di attrezzatura	MILL P 500 VHP (Altissima Precisione)
Posizionamento centrale	Microlavorazioni e finitura superficiale a specchio
Sistema di mandrini	Dotato di mandrino Step-Tec da 42.000 giri/min, interfaccia HSK-E40 ad alta rigidità
Caratteristiche strutturali	Struttura simmetrica ad alta stabilità termica e letto in cemento polimerico, che sopprime efficacemente la deriva termica e la deformazione strutturale
Precisione chiave	Stabilità di lavorazione e precisione di ripetibilità ±2μm
Sistema CNC	Può essere equipaggiato con il sistema Heidenhain TNC 640 o Siemens Sinumerik
Vantaggio fondamentale	Raggiunge un'eccellente qualità della superficie durante il taglio ad alta velocità e con basse vibrazioni, con parti dimostrative che raggiungono l'effetto specchio
Applicazione tipica	Parte meccanica di precisione medica, semiconduttrice, ottica, ecc.

Categoria dei parametri	Dettagli sui parametri
Modello di attrezzatura	HSM700
Marca	Mikron (Svizzera)
Posizionamento centrale	Centro di lavoro ad alta velocità, che fornisce soluzioni per piccoli componenti di precisione di veicoli a nuova energia
Numero dell'asse	/
Prestazioni di movimento	Velocità di traslazione rapida di 3 assi di movimento 40 m/min
Struttura del letto	Letto in granito polimerico per stabilità termica e riduzione delle vibrazioni
Sistema CNC	Dotato del sistema Heidenhain iTNC530 per garantire la coerenza della lavorazione
Applicazione tipica	Alloggiamento del sensore, connettore del motore e altre parti meccaniche di precisione
