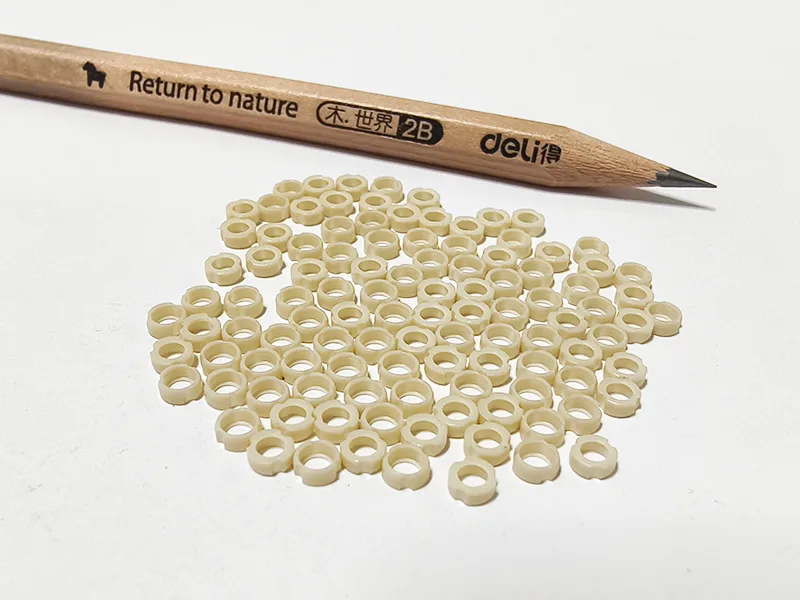

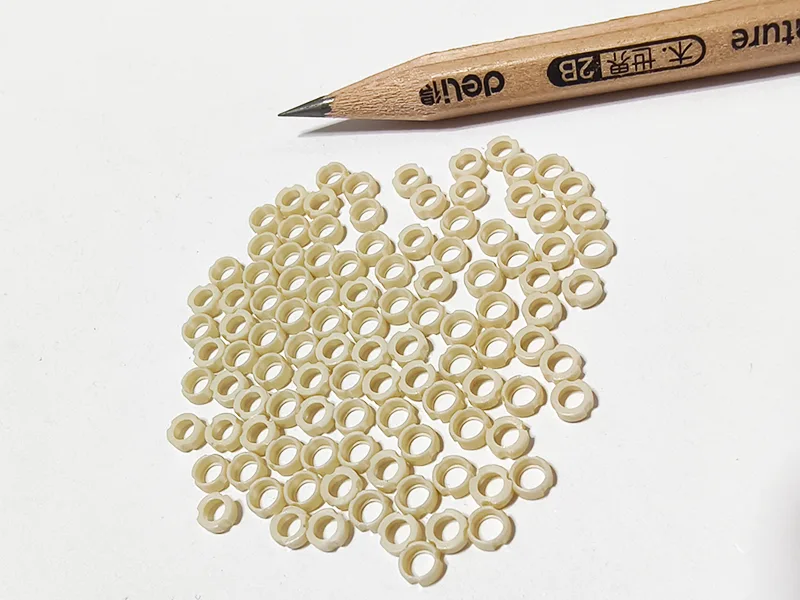

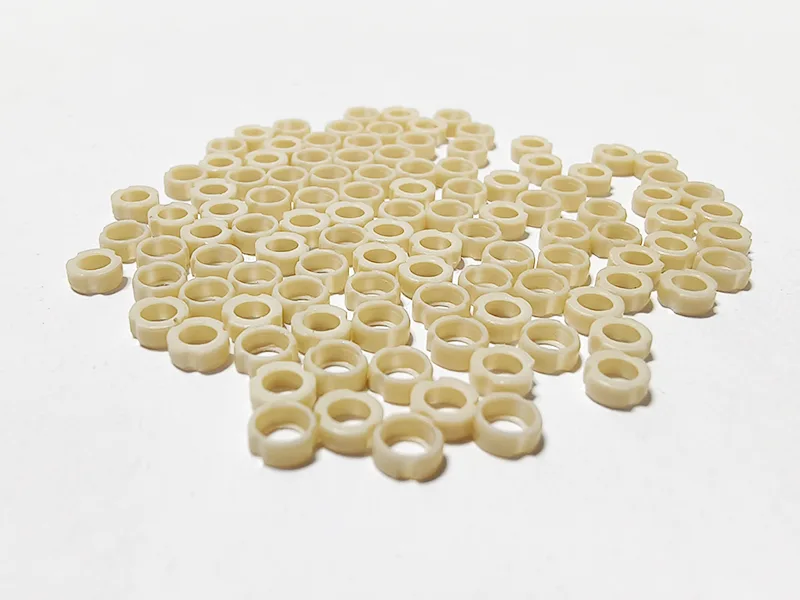

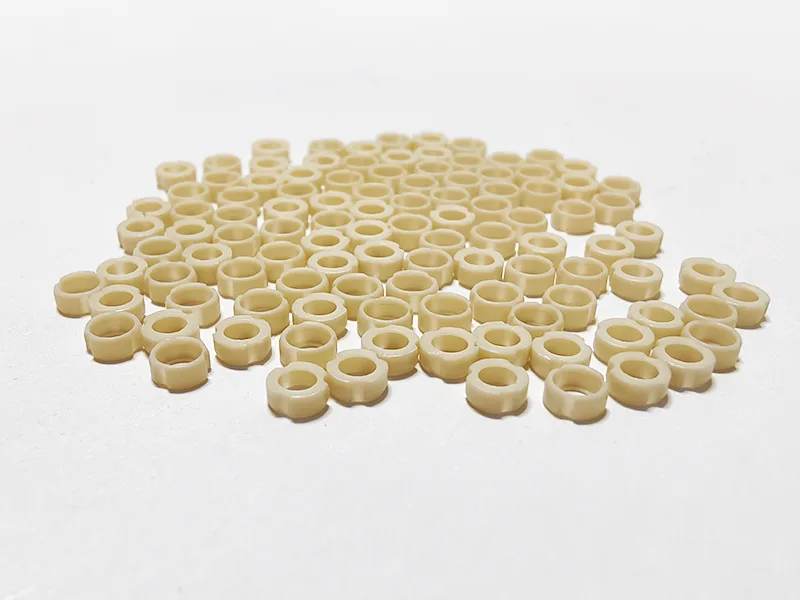

Lavorazione medica CNC di precisione

Sanluo Precision è un produttore e fornitore professionale di lavorazioni medicali CNC di precisione in Cina. Si concentra sull'innovazione della tecnologia di lavorazione medica CNC di precisione, integrando la tecnologia avanzata di controllo numerico con rigorosi standard del settore medico per fornire servizi di personalizzazione professionale ai clienti e supportare la personalizzazione di parti complesse e difficili. L'azienda non è solo un produttore di processi, ma anche un partner tecnico delle aziende produttrici di dispositivi medici, fornendo servizi completi, dallo sviluppo del prodotto alla produzione di massa.

Invia richiesta

Descrizione del prodotto

Sistema di produzione digitale

La fabbrica Sanluo Precision ha implementato completamente la digitalizzazione nella sua officina di lavorazione medica CNC di precisione. Adotta progettazione e produzione integrate CAD/CAM/CAE, utilizza CATIA per la modellazione 3D, Mastercam per generare programmi di elaborazione e ANSYS per l'analisi degli elementi finiti. Il MES (Manufacturing Execution System) consente il controllo dell'intero processo produttivo, compreso l'immissione degli ordini, la pianificazione dei processi, la distribuzione dei materiali, l'ispezione della qualità, lo stoccaggio del prodotto finito e altri aspetti. La velocità di collegamento in rete delle apparecchiature è del 100%, con raccolta in tempo reale di parametri di elaborazione, stato degli strumenti e condizioni operative delle apparecchiature. Viene stabilito un modello di gemello digitale e viene condotta una verifica virtuale prima dell'elaborazione vera e propria. Il costo per tentativi ed errori è ridotto del 50%.

Lavorazione multiasse

In qualità di produttore avanzato di lavorazioni medicali CNC di precisione, Sanluo Precision è dotato di un centro di lavoro a cinque assi DMG e di un centro combinato di tornitura e fresatura Makino. La lavorazione a cinque assi può completare la lavorazione di superfici curve complesse con un unico setup. Teste sferiche articolari artificiali (raggio R15-25mm, ballità ≤ 0,01 mm) e dispositivi di fusione intervertebrale spinale (cooperazione multi-superficie, precisione di cooperazione ± 0,02 mm). La lavorazione combinata di tornitura e fresatura ha completato i processi di cerchio esterno, faccia finale, foratura, scanalatura e maschiatura, aumentando l'efficienza di lavorazione del 60% e garantendo la precisione di posizionamento di ciascuna superficie. Il tornio di centraggio lavora strumenti con stelo sottile (L/D ≥ 20), con rettilineità ≤ 0,02 mm/100 mm.

Miglioramento continuo del processo

Sanluo Precision Company dispone di un meccanismo di miglioramento continuo per la lavorazione medicale CNC di precisione. Utilizzando il metodo di gestione Six Sigma (6σ), il tasso di difetti è ≤ 3,4 ppm. Utilizzo della progettazione sperimentale (DOE) per ottimizzare i parametri di taglio per migliorare l'efficienza della lavorazione e la stabilità della qualità della lavorazione. Esegui regolarmente test sulla durata dell'utensile, test sulla forza di taglio e analisi dell'integrità della superficie e crea un database di processo. Il team di ingegneri partecipa allo sviluppo di nuovi prodotti per i clienti, fornisce suggerimenti DFM e migliora la producibilità dei prodotti. Ha fornito direttamente o indirettamente servizi di lavorazione medica CNC di precisione personalizzati per apparecchiature mediche di fascia alta come i robot chirurgici Da Vinci, la TC medica GE e le sonde ecografiche Philips.

Precisione della stazione di lavoro

precisione dimensionale	OD	ID	T（C）	DP	DA
unità:±/mm	0.002	0.003	0.005	0.005	0.0001
Precisione geometrica	rotondità	coassialità	rettilineità	cilindricità	eccentricità circolare
unità:±/mm	0.001	0.004	0.002	0.003	0.005
capacità produttiva	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz	1~999999 pz
ciclo produttivo	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni	3-20 giorni

Parametri tecnici dell'attrezzatura

Categorie di parametri	Dettagli sui parametri
Modello di attrezzatura	Centro di lavoro combinato di tornitura e fresatura NTX 500
Posizionamento centrale	Centro di lavoro multifunzionale a 3 assi orizzontale/verticale, struttura compatta, adatto per l'industria medica e altro
Viaggio (X/Y/Z)	Asse X: 375 mm, Asse Y: 150 mm, Asse Z: 610 mm
Velocità del mandrino	Velocità opzionali: 8.000 / 12.000 / 30.000 / 42.000 giri/min
Capacità di elaborazione	Diametro massimo del pezzo: ø350 mm, Diametro massimo della barra: ø65 mm
Capacità del magazzino utensili	Standard a 38 bit, opzionale a 76 bit o 114 bit
Vantaggi fondamentali	Può completare 6 superfici di lavorazione in un unico setup, la corsa dell'asse Y della torre di taglio raggiunge i 60 mm
Applicazioni tipiche	Adatto per la lavorazione efficiente di parti complesse nella lavorazione medica CNC di precisione, nei semiconduttori, negli stampi e in altri settori

Categorie di parametri	Dettagli sui parametri
Modello di attrezzatura	Tornio automatico svizzero GT26 TORNOS
Posizionamento centrale	Produzione efficiente e su larga scala di piccole parti di alberi come viti medicali
Diametro massimo di lavorazione	25,4 mm (barra pretagliata)
Velocità massima del mandrino	Informazioni mancanti (che menzionano il fatto che un'elevata velocità di rotazione può fornire una coppia elevata)
Capacità dello strumento	Possono essere installati fino a 40 utensili (inclusi 16 elettroutensili)
Configurazione del numero di assi	Sono disponibili due modelli: 5 assi e 6 assi
Modalità di guida	Supporta la modalità manica (per la lavorazione di barre lunghe) e la modalità senza manica (per la lavorazione di pezzi corti, che può far risparmiare materiali)
Vantaggi fondamentali	L'asse Y migliora la capacità di lavorazione dell'asse posteriore, consentendo il bloccaggio una tantum per lavorazioni composte come tornitura, fresatura e foratura, riducendo la necessità di bloccaggio secondario
Applicazioni tipiche	Viti mediche, viti dentali, parti elettroniche e micromeccaniche
