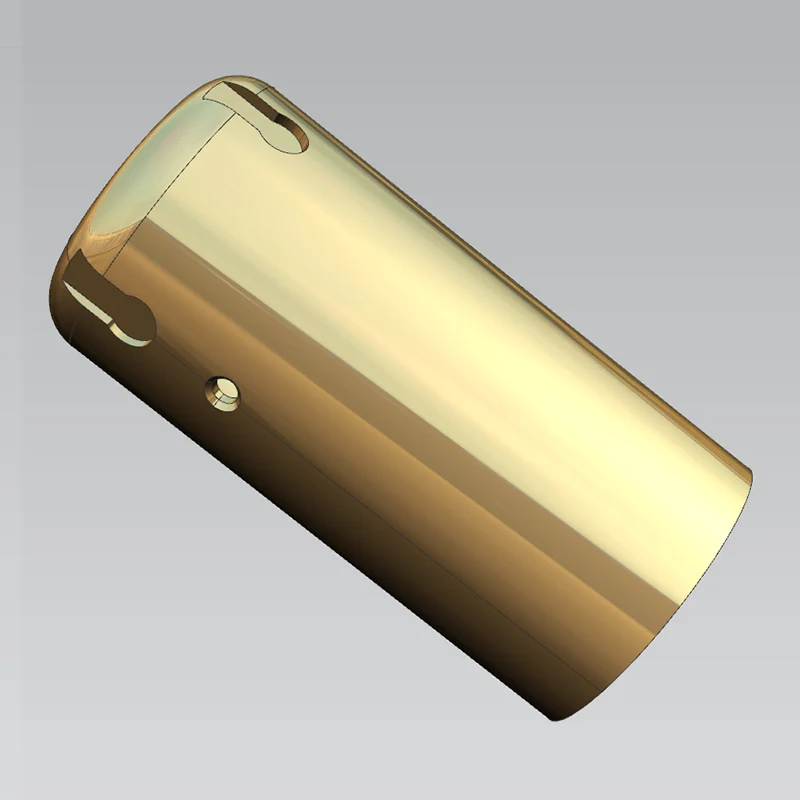

Cosa rende la super precisione dei componenti microalbero un punto di svolta nella produzione moderna?

1. Il mandato di precisione: perché la scalabilità richiede un nuovo paradigma

L’incessante miniaturizzazione dei sistemi meccanici in tutti i settori ha posto esigenze senza precedenti ai processi di produzione. I componenti che una volta misuravano in millimetri sono ora specificati in micron e le prestazioni funzionali di interi assemblaggi spesso dipendono dalla fedeltà geometrica di un singolo microalbero. In questo contesto,Parti micro albero Tornitura di altissima precisioneemerge non come un miglioramento incrementale ma come un fattore abilitante fondamentale dell’ingegneria di prossima generazione.

Le operazioni di tornitura tradizionali, sebbene efficaci per componenti su scala macro, incontrano gravi limitazioni quando il diametro del pezzo si riduce al di sotto di 1 mm. La fisica del taglio cambia radicalmente: forze di taglio trascurabili su larga scala diventano fonti di errore dominanti, un’espansione termica gestibile diventa critica e un’usura prevedibile dell’utensile diventa irregolare. La tornitura di altissima precisione affronta queste sfide attraverso una combinazione di architetture di macchine ultra rigide, materiali per utensili avanzati e parametri di processo meticolosamente ottimizzati.

La posta in gioco economica e di performance è notevole. Un microalbero che si discosta dal diametro specificato anche di 2μm può rendere non funzionale un intero sottoinsieme. Nei dispositivi medici, tali deviazioni possono compromettere la sterilità o l'affidabilità meccanica. Nelle applicazioni aerospaziali, possono influenzare l'equilibrio e la longevità dei sistemi rotanti ad alta velocità. Il processo di tornitura di precisione ha quindi suscitato un enorme interesse nella produzione standardizzata e in serie di microalberi perché produce una maggiore efficienza rispetto a metodi alternativi come la lavorazione con elettroerosione o la lavorazione elettrochimica.

Ciò che distingue la tornitura di super precisione dalla lavorazione di precisione convenzionale non è semplicemente il raggiungimento di tolleranze ristrette, ma anche ilripetibilitàcon il quale tali tolleranze vengono mantenute durante i cicli di produzione. Questa ripetibilità è il prodotto di un controllo olistico del processo, che comprende la calibrazione della macchina, la stabilizzazione ambientale, il monitoraggio delle condizioni degli utensili e la compensazione degli errori in tempo reale. Quando questi elementi vengono integrati in modo efficace, il metodo fornisce componenti che soddisfano le specifiche più rigorose con notevole coerenza.

2. Principi fondamentali della tornitura di super precisione per micro alberi

Nella sua essenza, la tornitura di super precisione per microalberi è governata dagli stessi principi cinematici della tornitura convenzionale: un pezzo rotante viene modellato da un utensile da taglio controllato che si sposta lungo l'asse di rotazione. Tuttavia, l’implementazione di questi principi su scala micro richiede un approccio fondamentalmente diverso per ogni aspetto del processo.

2.1. Gestione della forza di taglio

Le forze di taglio nella microtornitura sono proporzionalmente maggiori rispetto alla rigidità del pezzo rispetto alla macrotornitura. Un albero con un diametro di 100μm e una lunghezza di 5 mm ha un rapporto lunghezza/diametro di 50:1, rendendolo altamente suscettibile alla deflessione anche sotto forze radiali modeste. La ricerca ha dimostrato che l'errore dimensionale nei microalberi con grandi rapporti lunghezza-diametro può essere ridotto del 90% attraverso adeguate strategie di compensazione dell'errore. Ciò sottolinea l’importanza fondamentale della gestione della forza per ottenere risultati di altissima precisione.

Un approccio particolarmente efficace è la tornitura senza forza di spinta, in cui l’angolo di avvicinamento dell’utensile e la profondità di taglio sono configurati in modo tale che la forza di spinta risultante si avvicina allo zero. Ciò riduce al minimo la deflessione del pezzo e consente la produzione di alberi con errori di rettilineità inferiori a 0,5 μm su una lunghezza di 10 mm. La combinazione di tutto ciò con l'erogazione di refrigerante ad alta pressione e rivestimenti avanzati degli utensili riduce ulteriormente l'attrito e la formazione di taglienti di riporto, che sono fonti comuni di rugosità superficiale nella microtornitura.

2.2. Stabilità termica e compensazione degli errori

La dilatazione termica è un altro fattore critico. Anche un aumento della temperatura di 1°C può causare un'espansione di circa 1,2μm di un albero in acciaio da 100μm, una frazione significativa del budget di tolleranza totale. Per contrastare questo problema, i moderni centri di tornitura di super precisione incorporano ambienti a temperatura controllata, sistemi di raffreddamento del mandrino e sensori di spostamento termico che rispondono al controller CNC. Gli algoritmi di compensazione in tempo reale regolano la posizione dell'utensile in base alla deriva termica misurata, garantendo che le dimensioni della parte finale rimangano entro le specifiche.

Inoltre, l'uso di mandrini con cuscinetti ad aria e guide idrostatiche elimina l'attrito da contatto meccanico, riducendo la generazione di calore e migliorando la fluidità del movimento. Questi elementi della macchina, combinati con lo smorzamento attivo delle vibrazioni, creano una zona di taglio stabile che è essenziale per ottenere valori di rugosità superficiale di Ra < 0,05 μm sui microalberi. L’integrazione di questi principi in un’unica piattaforma è ciò che definisce lo stato dell’arte inParti micro albero Tornitura di altissima precisione.

3. Architettura della macchina e requisiti degli strumenti

La macchina utensile utilizzata per la microtornitura di super precisione è fondamentalmente diversa da un tornio CNC standard. Deve fornire una risoluzione di posizionamento inferiore al micron, una crescita termica minima ed un'eccezionale rigidità statica e dinamica. Le principali caratteristiche architettoniche includono:

• Base in granito o cemento polimerico– garantisce elevato smorzamento ed inerzia termica, isolando la zona di lavoro dalle vibrazioni del pavimento.
• Azionamenti per motori lineari– Elimina gioco e attrito, consentendo velocità di accelerazione fino a 2 g e ripetibilità di posizionamento di ± 0,1 μm.
• Cuscinetti idrostatici o aerostatici– supportano sia il mandrino che le guide di scorrimento con attrito vicino allo zero ed eccellente rigidità radiale/assiale.
• Encoder ad alta risoluzione– tipicamente interferometro laser o tipi di riga in vetro con risoluzione di 0,01μm per feedback a circuito chiuso.
• Portautensili con funzionalità di cambio rapido– accoglie inserti diamantati, CBN o carburo rivestito con raggi del tagliente fino a 2μm.

La scelta degli strumenti è altrettanto critica. Per la tornitura di altissima precisione, gli utensili diamantati monocristallo sono spesso preferiti per i materiali non ferrosi a causa della loro estrema durezza e del basso coefficiente di attrito. Per le leghe ferrose vengono utilizzati nitruro di boro cubico policristallino (PCBN) o inserti ceramici, sebbene richiedano una preparazione più attenta del bordo per evitare microscheggiature. Il raggio della punta dell'utensile varia generalmente da 0,05 mm a 0,2 mm, a seconda della finitura superficiale desiderata e delle proporzioni dell'albero.

Inoltre è indispensabile il monitoraggio dell’usura degli utensili. Anche 1μm di usura sul fianco può alterare la geometria di taglio effettiva e degradare la qualità della superficie. Le macchine moderne integrano sensori di emissioni acustiche o dinamometri di forza per rilevare la progressione dell'usura e attivare automaticamente i cambi utensile, garantendo che ogni parte prodotta soddisfi i criteri di super precisione.

4. Selezione dei materiali e lavorabilità

Non tutti i materiali sono ugualmente adatti alla microtornitura di altissima precisione. La lavorabilità di un materiale determina la finitura superficiale ottenibile, la durata dell'utensile e la stabilità dimensionale. I materiali comunemente lavorati includono:

Per ciascun materiale, i parametri di taglio (velocità, avanzamento, profondità di taglio) devono essere attentamente regolati. Ad esempio, le leghe di alluminio possono essere tornite a velocità fino a 500 m/min con utensili diamantati, mentre il titanio richiede velocità inferiori a 80 m/min per evitare un'eccessiva usura degli utensili. Anche la selezione del tipo di refrigerante e del metodo di erogazione varia; I refrigeranti a base di olio sono preferiti per gli acciai inossidabili per ridurre l'attrito, mentre i fluidi miscibili con acqua sono comuni per l'alluminio per migliorare la dissipazione del calore.

Negli ultimi anni, l’uso del raffreddamento criogenico (azoto liquido) ha guadagnato terreno per i materiali difficili da lavorare, poiché riduce le temperature di taglio e migliora la durata dell’utensile senza introdurre distorsioni termiche. Questo approccio, sebbene costoso, ha consentito la tornitura di altissima precisione di acciai temprati (fino a 60 HRC) con finiture superficiali paragonabili alla rettifica.

5. Parametri di processo e loro influenza sulla qualità

L'interazione tra velocità di taglio, velocità di avanzamento e profondità di taglio definisce la qualità del microalbero finito. Ciascun parametro ha un effetto distinto sulla ruvidità superficiale, sulla rotondità e sullo stress residuo.

• Velocità di taglio (Vc)– Velocità più elevate generalmente riducono il tagliente di riporto e producono superfici più lisce, ma aumentano anche l’usura dell’utensile e il carico termico. La velocità ottimale si trova generalmente al limite superiore dell'intervallo consigliato dallo strumento.
• Velocità di avanzamento (f)– L'avanzamento per giro influenza direttamente la rugosità superficiale teorica (Ra ≈ f² / (8·r) per un dato raggio di punta). Un avanzamento inferiore migliora la finitura ma riduce la produttività. Per la massima precisione, gli avanzamenti sono spesso impostati tra 1μm/giro e 5μm/giro.
• Profondità di taglio (ap)– La profondità deve essere almeno il doppio del raggio della punta per garantire un taglio stabile, ma una profondità eccessiva aumenta le forze radiali e la deflessione. Per i microalberi, sono comuni profondità comprese tra 10μm e 50μm.

Per illustrare l'effetto combinato, si consideri un microalbero in ottone (diametro 0,5 mm) tornito con un utensile diamantato (raggio di punta 0,05 mm). Utilizzando Vc = 300 m/min, f = 2μm/giro e ap = 20μm, la Ra teorica è di circa 0,01μm, che rientra ampiamente nell'intervallo di super precisione. Tuttavia, se l'avanzamento viene raddoppiato a 4μm/giro, il Ra aumenta a 0,04μm, ancora accettabile ma vicino al limite per applicazioni critiche.

In pratica, la scelta dei parametri deve tenere conto anche della dinamica della macchina. Condizioni di taglio instabili (vibrazioni) possono verificarsi a determinate velocità del mandrino e combinazioni di avanzamento, lasciando segni di vibrazione visibili sulla superficie dell'albero. I sistemi avanzati di monitoraggio del processo utilizzano accelerometri per rilevare le vibrazioni e regolare automaticamente la velocità del mandrino o la velocità di avanzamento per sopprimerle, garantendo una qualità superficiale costante durante tutto il lotto di produzione.

6. Garanzia di qualità: misurazione e metrologia

La verifica che un microalbero soddisfi le specifiche di super precisione richiede strumenti di misurazione con risoluzione nanometrica. Comunemente vengono impiegate le seguenti tecnologie:

1. Misura della lunghezza interferometrica– Utilizza interferometri laser per misurare diametro e lunghezza con una precisione migliore di ±0,1μm.
2. Misurazione della rotondità– Eseguito con mandrino di precisione e sonda LVDT; Sono possibili errori di rotondità inferiori a 0,2μm.
3. Profilometria superficiale– I profilatori a contatto o senza contatto (interferometria a luce bianca) misurano i valori Ra e Rz sulla superficie dell'albero.
4. Macchine di misura a coordinate (CMM)– Per microalberi complessi con molteplici caratteristiche, una CMM con un diametro dello stilo pari o inferiore a 0,5 mm può controllare le tolleranze di forma e posizione.
5. Comparatori ottici e sistemi di visione– Fornire controlli dimensionali rapidi e senza contatto per la produzione di volumi elevati.

Oltre all'ispezione dimensionale, l'integrità del materiale viene valutata mediante prove di durezza (micro‑Vickers) e misurazione delle tensioni residue (diffrazione di raggi X). Questi sono particolarmente importanti per gli alberi che saranno sottoposti a successivi trattamenti termici o assemblaggi con accoppiamenti con interferenza. Vengono mantenuti grafici di controllo statistico del processo (SPC) per i parametri critici, consentendo il rilevamento precoce delle deviazioni del processo e consentendo azioni correttive prima che vengano prodotte parti non conformi.

Vale la pena notare che l'ambiente di misurazione deve essere controllato quanto l'ambiente di lavorazione. Le fluttuazioni di temperatura, le correnti d'aria e le vibrazioni del pavimento possono introdurre errori di misurazione. Pertanto, i laboratori metrologici sono generalmente ubicati in camere bianche con stabilità della temperatura di ±0,1°C e tavoli di isolamento dalle vibrazioni.

7. Applicazioni in settori critici

La richiesta diParti micro albero Tornitura di altissima precisioneè trainato da diversi settori ad alto valore in cui la miniaturizzazione e la precisione non sono negoziabili.

• Dispositivi medici– I fili guida, i componenti del catetere e le micro-frese chirurgiche richiedono alberi con eccezionale rettilineità e superfici lisce per ridurre al minimo il trauma dei tessuti. L'acciaio inossidabile e il nitinol sono materiali comuni e il processo garantisce che la ruvidità della superficie non favorisca l'adesione batterica.
• Aerospaziale– Le valvole di dosaggio del carburante, gli attuatori idraulici e i giunti cardanici del giroscopio contengono microalberi che devono resistere a temperature e pressioni estreme. La tornitura di altissima precisione di Inconel e leghe di titanio fornisce la necessaria resistenza alla fatica e stabilità dimensionale.
• Automobilistico– I sistemi di iniezione del carburante per motori diesel e benzina utilizzano microalberi che controllano gli orifizi di dosaggio con una precisione a livello di micron. Il processo riduce l'attrito e l'usura, contribuendo a migliorare il risparmio di carburante e a ridurre le emissioni.
• Elettronica– I motori in miniatura per unità disco rigido, stabilizzatori di fotocamere e gimbal per droni si affidano a microalberi con runout minimo per mantenere la precisione di rotazione. Il rame-berillio e l'acciaio temprato vengono spesso scelti per le loro proprietà elettriche e meccaniche.
• Ottica e fotonica– I manicotti di allineamento in fibra ottica e le tavole di microposizionamento contengono alberi che guidano la luce con precisione inferiore al micron. Il processo di tornitura produce superfici esenti da graffi e contaminanti, garantendo una bassa perdita ottica.

In ciascuna di queste applicazioni, la capacità di produrre costantemente alberi con diametri fino a 0,1 mm e rapporti lunghezza/diametro superiori a 30:1 rappresenta un elemento di differenziazione competitiva. Il processo consente inoltre la produzione di caratteristiche complesse come conicità, scanalature e filettature sullo stesso microalbero, riducendo la necessità di operazioni secondarie.

8. Sfide persistenti e strategie di mitigazione

Nonostante i progressi,Parti micro albero Tornitura di altissima precisionesi trova ad affrontare diverse sfide intrinseche che richiedono un’attenzione continua.

• Deflessione del pezzo– Come discusso, gli alberi sottili si piegano sotto le forze di taglio. La mitigazione include l'uso del supporto della contropunta (punte rotanti), la riduzione della profondità di taglio e l'impiego di percorsi utensile controrotanti per bilanciare le forze.
• Usura degli utensili– Anche gli utensili diamantati si usurano nel tempo, compromettendo la finitura superficiale. L'ispezione regolare degli utensili e il monitoraggio dell'usura durante il processo sono essenziali. Gli utensili rivestiti e i lubrificanti avanzati prolungano la durata dell'utensile.
• Distorsione termica– Il calore generato durante il taglio può causare la dilatazione sia del pezzo che della struttura della macchina. L'applicazione del refrigerante, le tecniche di taglio dell'aria e le routine di riscaldamento della macchina aiutano a mantenere l'equilibrio termico.
• Formazione di bave– All’ingresso e all’uscita dei tagli piccole bave possono compromettere il funzionamento dell’albero. Processi di sbavatura come la sbavatura elettrochimica o la lavorazione a flusso abrasivo vengono spesso aggiunti come fasi post-processo.
• Contaminazione superficiale– Particelle fini o residui di liquido refrigerante possono compromettere la qualità della superficie. Ambienti di lavorazione ultrapuliti e pulizia post-processo (ad esempio lavaggio a ultrasuoni) sono pratiche standard.

Per affrontare queste sfide in modo olistico, molti produttori adottano un approccio a “circuito chiuso” in cui i dati di processo (forze, temperatura, vibrazioni) vengono continuamente raccolti e inseriti in un modello di apprendimento automatico che prevede i parametri ottimali per ogni nuovo lotto. Questa strategia basata sui dati ha dimostrato miglioramenti nella resa al primo passaggio da meno dell’80% a oltre il 95% per geometrie complesse di micro-albero.
