Lavorazione frontale

Vantaggi tecnologici

La lavorazione frontale di Sanluo Precision è un processo per la lavorazione del piano finale delle parti. La tornitura frontale viene bloccata da un mandrino a tre griffe ed elaborata da un utensile per tornitura frontale, con velocità di rotazione 500-2000 giri/min, velocità di avanzamento 0,1-0,5 mm/giro, profondità di taglio 0,5-3 mm; la tornitura grezza lascia un margine di 0,5 mm, la finitura gira su un lato 0,1-0,2 mm. Controllo di qualità rigoroso: rilevamento della planarità (differenza di altezza misurata mediante comparatore con piastra piana, precisione CMM 0,003 mm, piano grande misurato mediante interferometro laser); perpendicolarità (righello dell'angolo retto rispetto al cerchio esterno della faccia finale, distanza misurata con spessimetro, deviazione angolare misurata con CMM); rilevamento del parallelismo (comparatore a un'estremità, ruotare il pezzo per misurare la concentricità); rugosimetro per misurare il valore Ra (≥5 punti di rilevamento per fare la media); ispezione visiva per segni di utensili, graffi, bave; garanzia del processo (utensili affilati, parametri ragionevoli, raffreddamento sufficiente, bloccaggio rigido).

Precisione della stazione

Punti di controllo qualità

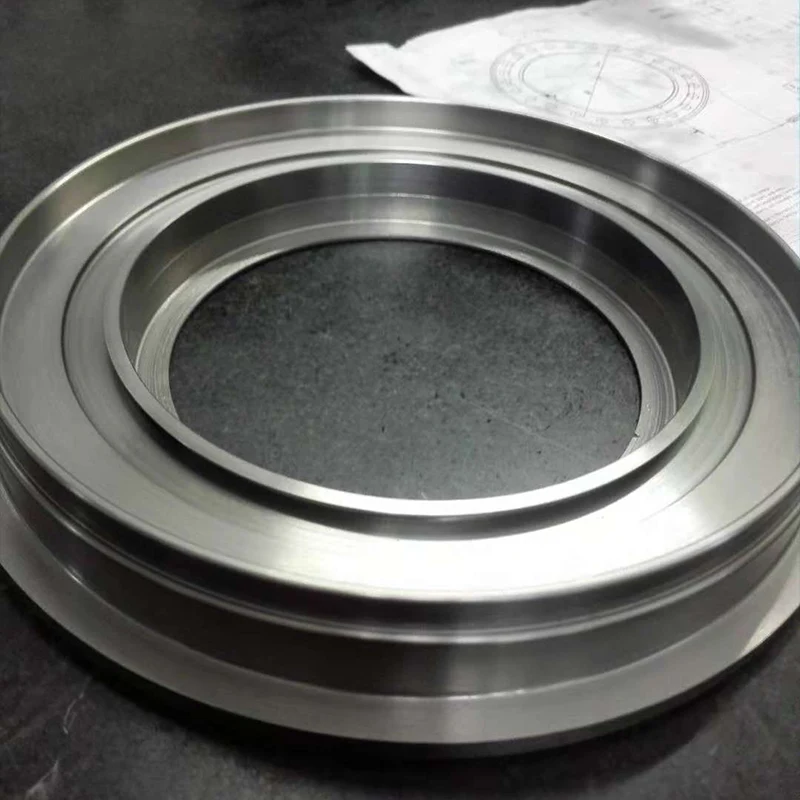

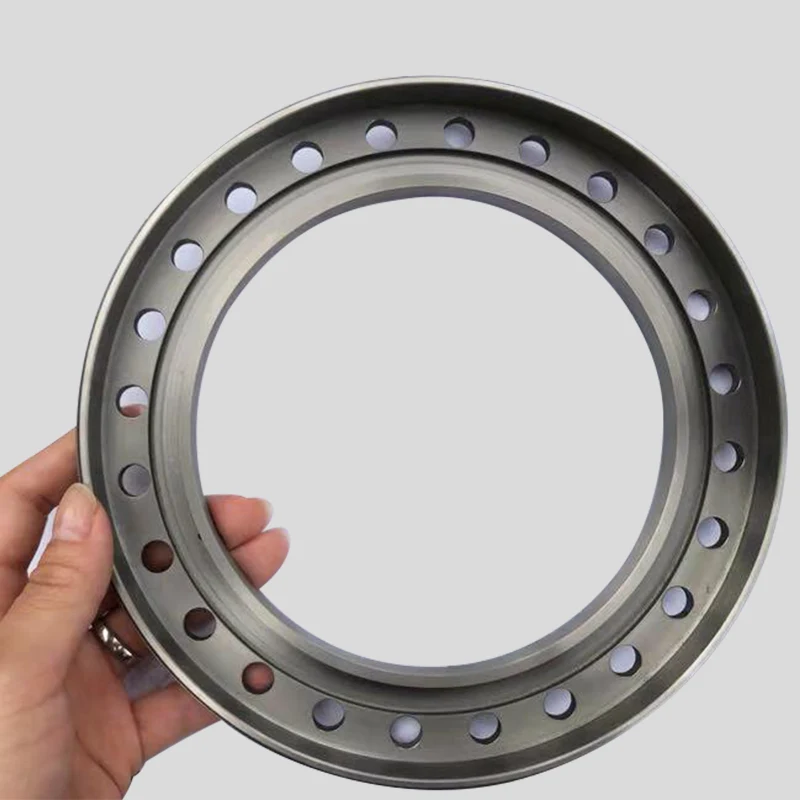

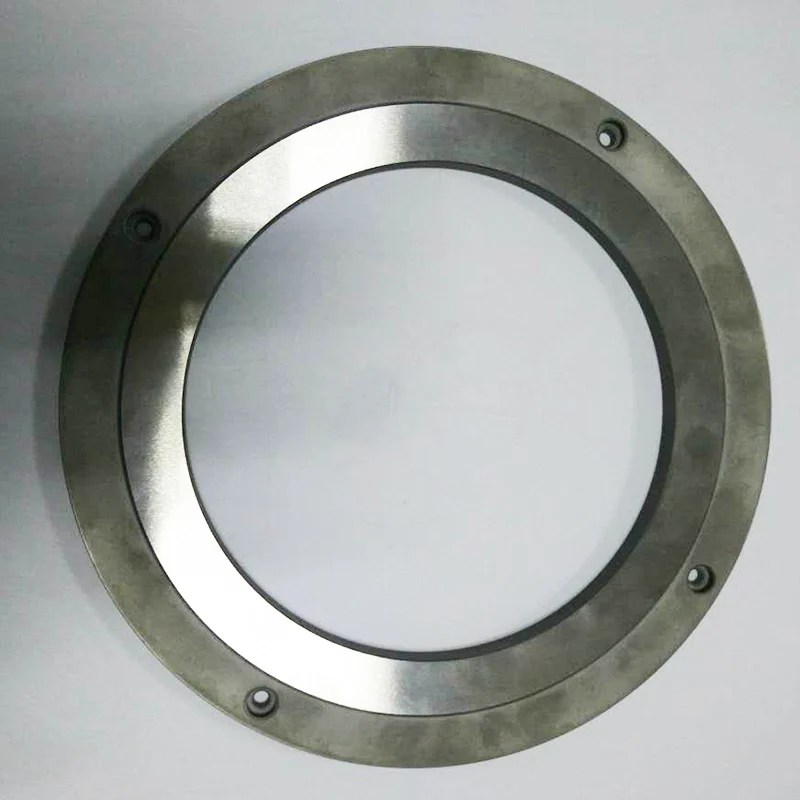

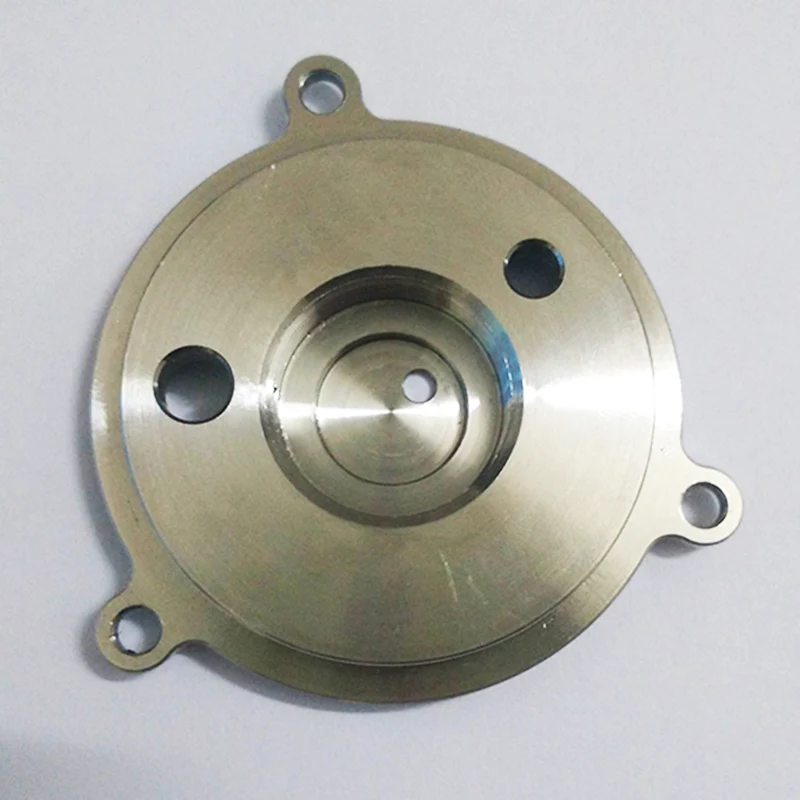

In qualità di impianto di lavorazione meccanica professionale, Sanluo Precision ha una vasta gamma di applicazioni: produzione di macchinari (planarità della faccia finale della flangia φ100-500 mm 0,03 mm per l'adattamento della tenuta, parallelismo della faccia finale dell'ingranaggio 0,02 mm), lavorazione di stampi (planarità della faccia finale della cavità 0,01 mm, perpendicolarità del manicotto di guida del montante di guida 0,01 mm), ricambi auto (planarità della faccia finale del disco freno 0,05 mm, parallelismo della faccia finale del volano 0,03 mm), strumenti di precisione (planarità della piattaforma ottica 0,005 mm di superficie Ra 0,4 μm), parti della pompa e della valvola (planarità della superficie di tenuta 0,02 mm senza perdite), idraulici e pneumatici (parallelismo del coperchio dell'estremità del cilindro/faccia dell'estremità della pompa dell'olio 0,02-0,03 mm). Abbiamo fornito servizi di tornitura personalizzati per XCMG, Sany, Weichai, Yuchai, Gree e altre aziende, con una lavorazione annua di 2 milioni di pezzi e un tasso di planarità del 99,5%.

Parametri tecnici
