Il taglio CNC è uno dei nostri servizi principali di produzione di precisione. In qualità di produttore e fornitore professionale di taglio CNC in Cina, forniamo soluzioni complete di taglio a controllo numerico tra cui taglio laser, elettroerosione a filo, taglio al plasma e tecnologia laser a guida acqua per clienti globali.
Le nostre apparecchiature di produzione comprendono macchine CNC, torni a controllo numerico, smerigliatrici a controllo numerico, sistemi di taglio laser, taglio a filo, lavorazione con elettroerosione e oltre 130 unità di varie apparecchiature di produzione professionali.

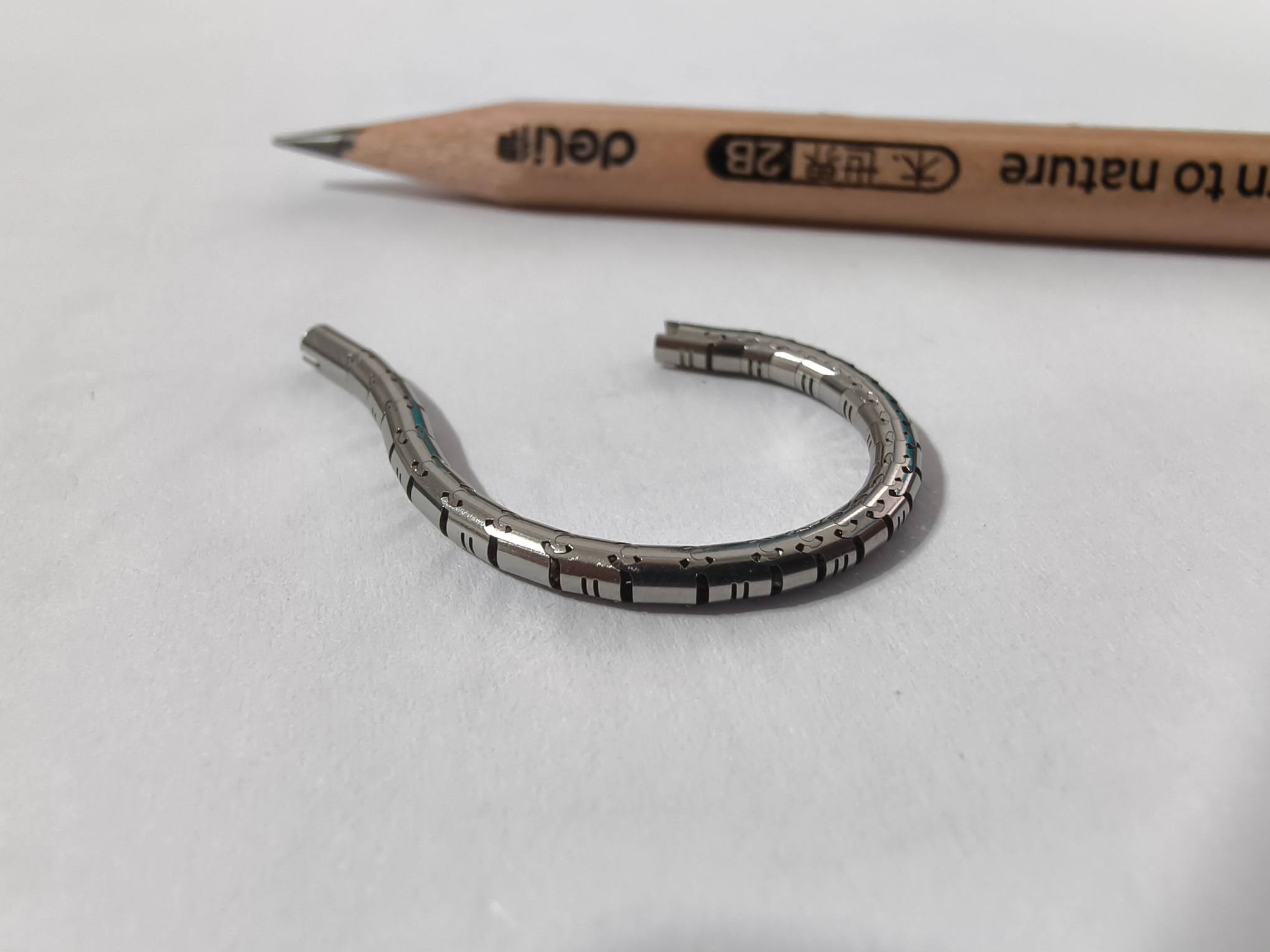

I nostri sistemi di taglio laser in fibra hanno potenze che vanno da 1000 W a 12000 W, in grado di tagliare acciaio al carbonio fino a 30 mm, acciaio inossidabile fino a 20 mm e leghe di alluminio fino a 15 mm. La precisione di taglio raggiunge ±0,05 mm con larghezze del taglio di 0,1-0,3 mm e perpendicolarità della superficie di taglio ≤0,3 mm.

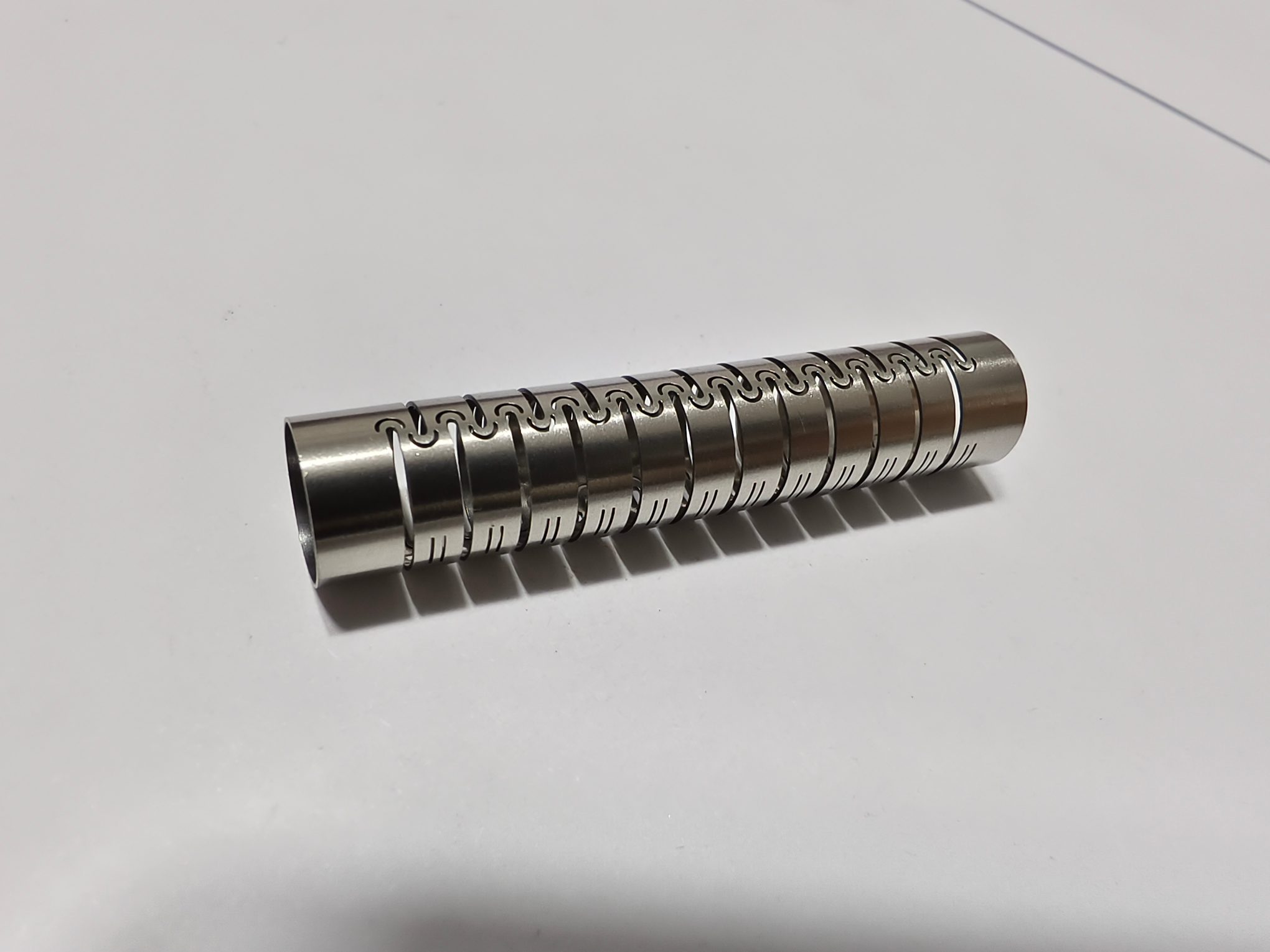

Utilizziamo macchine per elettroerosione a filo CNC ZKH550 a 5 assi appositamente progettate per strutture complesse come gli impianti ortopedici. Le specifiche includono:
| Parametro | Specifica |
| Precisione di lavorazione | ±0,003 mm |
| Finitura superficiale | Ra ≤ 0,8 μm (dopo tagli multipli) |
| Massima efficienza di elaborazione | ≥ 300 mm²/H |
| Viaggio efficace | 550×450 mm |
| Capacità di conicità | ±6° |
| Sistema di controllo | Windows 7+ con importazione diretta di file DXF e generazione automatica di codice ISO |
Vantaggio principale:Non sono necessari stampi costosi, risposta rapida alle modifiche di progettazione, eccelle nella lavorazione di materiali biocompatibili ad alta durezza come la lega di titanio Ti6Al4V.
Applicazioni tipiche:Viti di bloccaggio ortopediche, placche ossee, chiodi intramidollari e componenti di stampi di precisione.

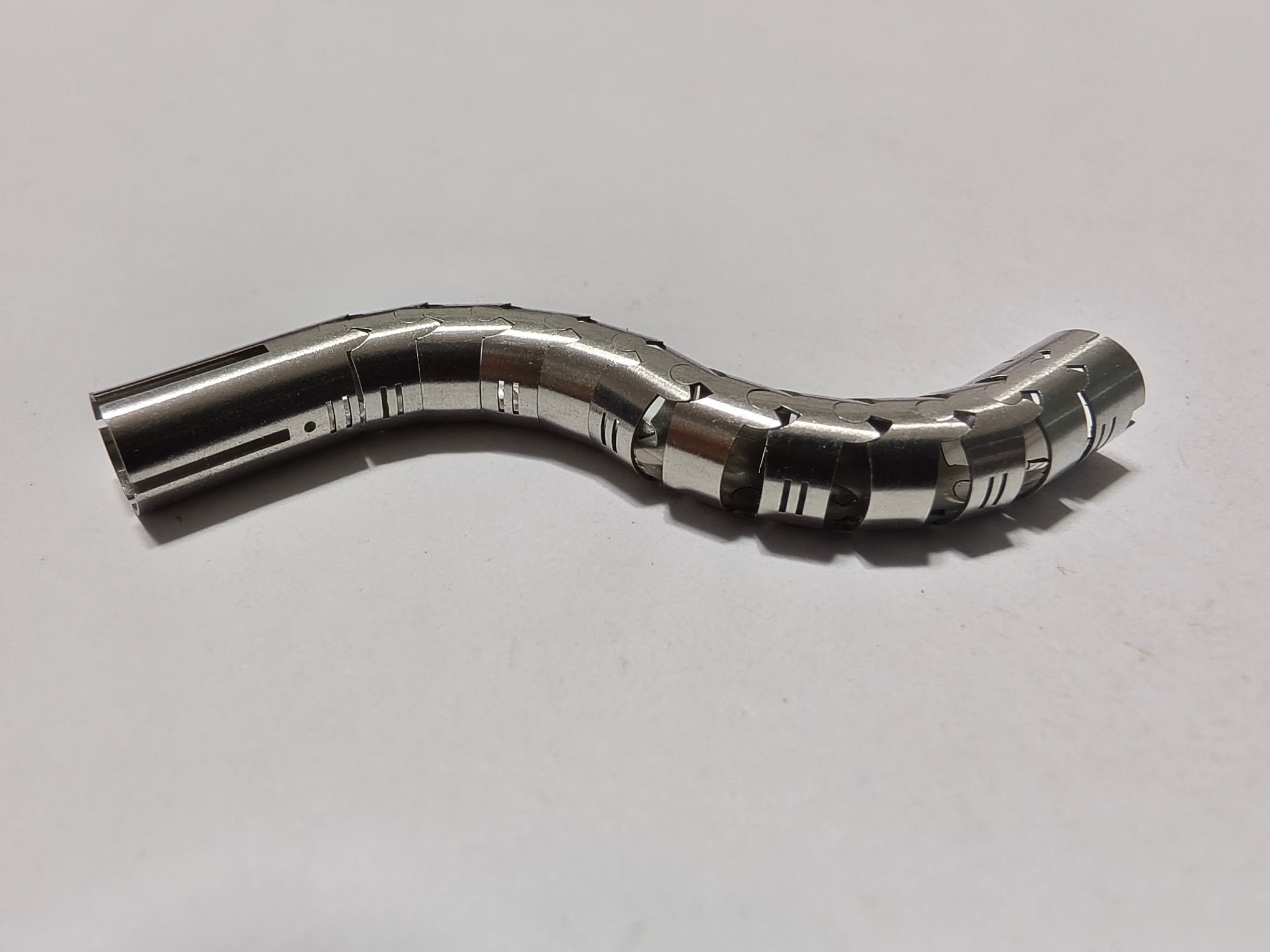

Taglio al plasma CNC per piastre di medio spessore da 6 mm a 50 mm, che offre velocità di elaborazione elevata e costi contenuti per la lavorazione di sgrossatura in lotti. Abbiamo fornito servizi di taglio CNC personalizzati a settori quali strutture in acciaio, armadi per telai, ascensori, macchine agricole e macchine edili, con una capacità di lavorazione mensile di 30 tonnellate e un tasso di consegna puntuale del 99%.

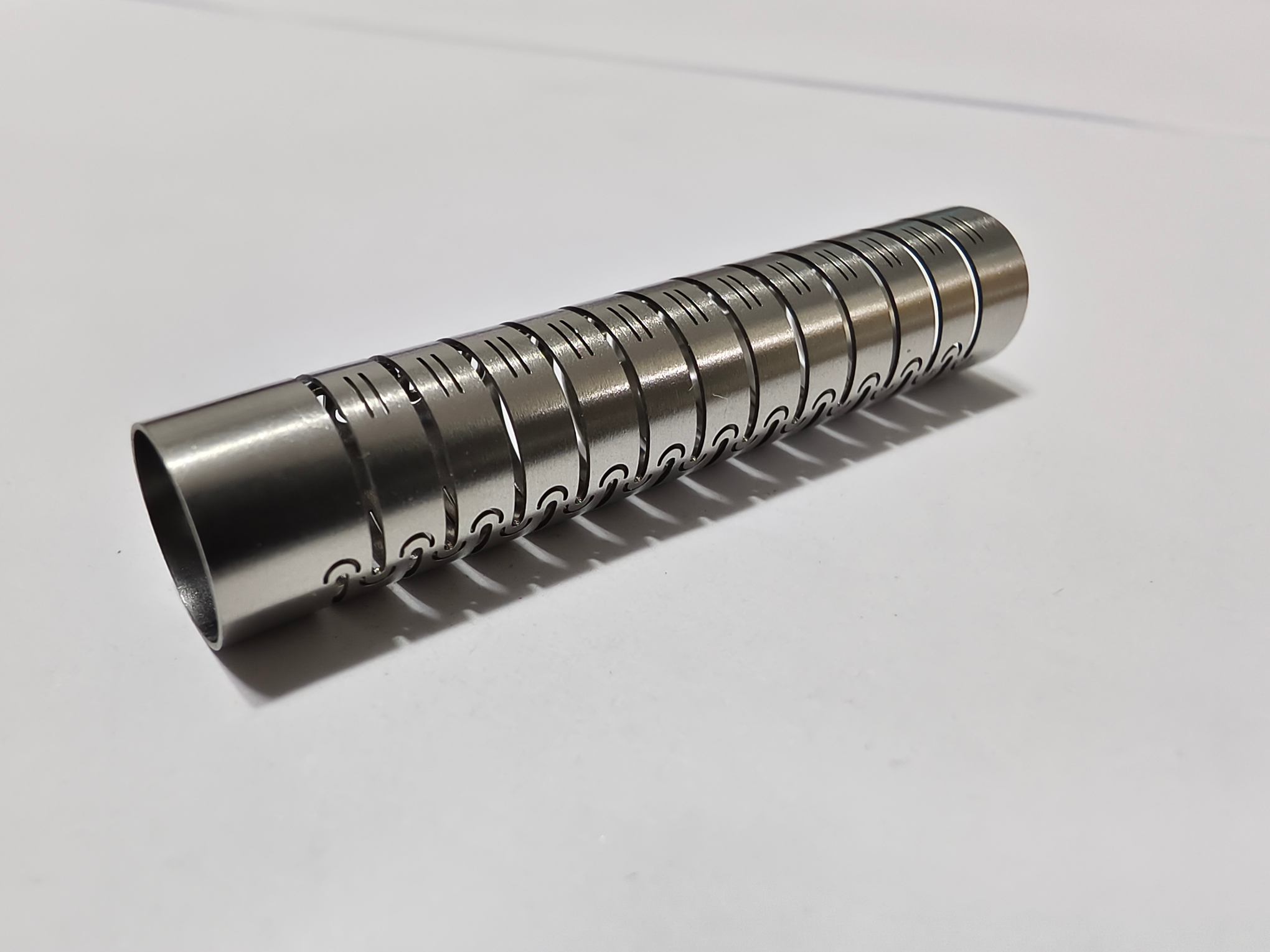

Per le applicazioni che richiedono zero zone interessate dal calore, utilizziamoApparecchiatura di elaborazione laser a guida acqua LCS800. Specifiche chiave:
| Parametro | Specifica |
| Lunghezza d'onda del laser | 532 nm |
| Potenza del laser | 20-200 W |
| Pressione massima dell'acqua | 600 bar |
| Larghezza minima del taglio | 0,030 mm |
Vantaggio principale:Il raggio laser viene trasmesso attraverso la riflessione interna totale in un getto d'acqua su scala micron, ottenendo zero zone influenzate dal calore, nessuna microfessure e nessuna deposizione di detriti --- i tagli sono paralleli senza forma a V.
Applicazioni tipiche: carburo di silicio, compositi CFRP, dispositivi a semiconduttore e altri materiali sensibili al calore.
| precisione dimensionale | OD | ID | SW | SH | DA |
| unità:±/mm | 0.005 | 0.008 | 0.002 | 0.005 | 0.0001 |
| Precisione geometrica | rotondità | coassialità | simmetria | concentricità | eccentricità circolare |
| unità:±/mm | 0.002 | 0.005 | 0.008 | 0.005 | 0.005 |
| capacità produttiva | 1~999999 pz | 1~999999 pz | 1~999999 pz | 1~999999 pz | 1~999999 pz |
| ciclo produttivo | 3-20 giorni | 3-20 giorni | 3-20 giorni | 3-20 giorni | 3-20 giorni |

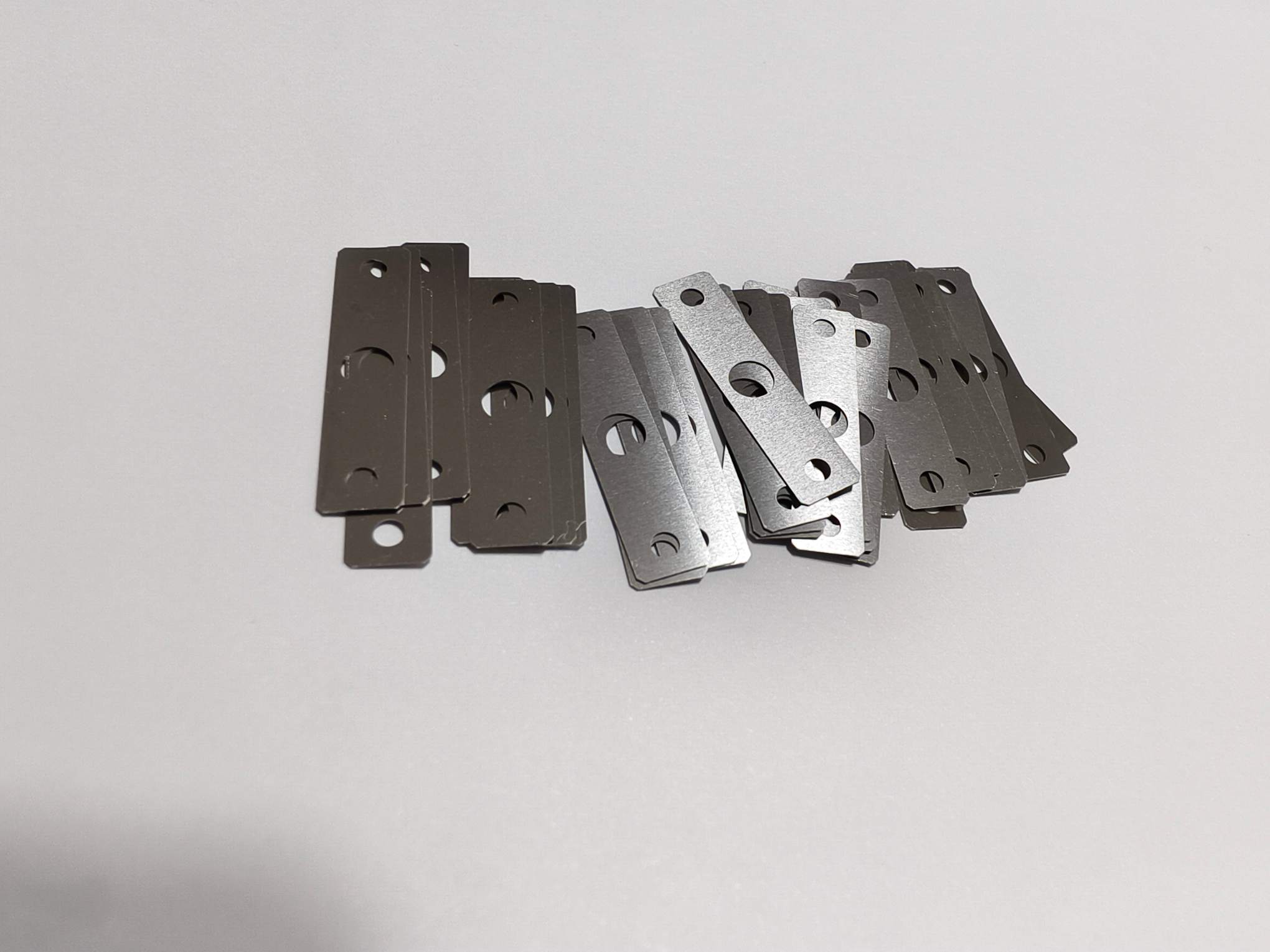

Questo spessore ultrasottile è realizzato in acciaio inossidabile non magnetico 304 importato, utilizzato principalmente come distanziatore di isolamento all'interno di micro servomotori per un produttore europeo di apparecchiature di automazione. Serve come componente critico di isolamento magnetico all'interno dei gruppi di trasmissione di precisione.
| Parametro | Requisito |
| Materiale | Acciaio inossidabile non magnetico 304 importato |
| Spessore | 0,5 mm ± 0,002 mm |
| Planarità | ≤ 0,002 mm |
| Superficie | Nessun segno di strumento, graffio o rientranza |
| Proprietà magnetica | Micromagnetico o completamente non magnetico (< 0,02 mT) |
| Dimensioni complessive | Lunghezza 43,96 mm, larghezza 9,00 mm |
| Fori di montaggio | 2× fori passanti Φ2,10, 2× fori svasati Φ2,20, 1× foro di posizionamento Φ3,2 |
| Tolleranza sulla posizione del foro | ±0,003 mm |
Perché questa è stata una sfida:Il cliente si era precedentemente rivolto a tre officine meccaniche locali: tutti i campioni erano falliti. Il materiale ultrasottile da 0,5 mm è soggetto a vibrazioni e deformazioni durante il bloccaggio convenzionale. Raggiungere una planarità di 0,002 mm su una piastra così sottile è estremamente difficile e il mantenimento delle proprietà non magnetiche dopo la lavorazione richiede passaggi dedicati di distensione e smagnetizzazione.
| Parametro | Campione 1 | Campione 2 | Campione 3 | Requisito |
| Lunghezza totale | 43,959 mm | 43,961 mm | 43,958 mm | 43,96±0,02 mm |
| Larghezza complessiva | 8,999 mm | 9.001 mm | 9.000 mm | 9,00±0,02 mm |
| Spessore | 0,501 mm | 0,499 mm | 0,500 mm | 0,5±0,002 mm |
| Planarità | 0,0012 mm | 0,0015 mm | 0,0009 mm | ≤ 0,002 mm |
| Magnetismo residuo | 0,013 milioni di tonnellate | 0,008 milioni di tonnellate | 0,010mT | < 0,02 mT |
| Rugosità superficiale | Ra 0,018μm | Ra 0,016μm | Ra 0,019μm | Ra ≤ 0,02μm |
Risultato del cliente:Il tasso di rilavorazione del motore del cliente è sceso dal 15% a 0 in sei lotti consecutivi. L'efficienza dell'assemblaggio è migliorata del 32%. Il cliente ha attualmente effettuato ordini annuali superiori a 80.000 pezzi per questo componente.
"Il processo di taglio CNC personalizzato di Sanluo e il sistema di ispezione completo hanno risolto un problema di due anni. Pochissime officine riescono a raggiungere una planarità di 0,002 mm su fogli da 0,5 mm --- abbiamo trovato il nostro partner a lungo termine." --- Testimonianza scritta del cliente.
Questo alloggiamento a parete sottile è realizzato in ottone H62 e funge da struttura di supporto centrale all'interno dei sensori fotoelettrici industriali ad alta precisione. La parte deve resistere ad ambienti a temperatura costante e accoppiarsi con sonde a molla, anelli di tenuta e perni di posizionamento con accoppiamenti con interferenza di precisione.
| Parametro | Requisito |
| Lunghezza totale | 1,55 mm ± 0,05 mm |
| Diametro esterno massimo | 80,31 mm |
| Spessore della parete | 0,55 mm (lato singolo) |
| Coassialità | 0,01 mm |
| Finitura superficiale (facce combacianti) | Ra 0,8 |
| Scanalatura interna | Profondità 0,85±0,02 mm, Larghezza 0,55±0,02 mm, Raggio R0,03 |
| Tolleranze (IT1804‑2000) | ±0,02~±0,05 mm per dimensioni generali |
Perché i precedenti fornitori hanno fallito:Altri tre negozi hanno tentato di campionare, ma tutti sono stati scartati a causa della deformazione della parete, della coassialità fuori tolleranza e delle sbavature all'interno della stretta scanalatura. La parete sottile 0,55 mm è estremamente fragile e tende a vibrare o deformarsi durante la tornitura convenzionale.
| Parametro | Campione 1 | Campione 2 | Campione 3 | Requisito |
| Lunghezza totale | 1,53 mm | 1,56 mm | 1,54 mm | 1,55±0,05mm |
| Spessore della parete | 0,548 mm | 0,551 mm | 0,549 mm | 0,55 mm (nominale) |
| Coassialità | 0,007 mm | 0,006 mm | 0,008 mm | ≤ 0,01 mm |
| Profondità della scanalatura | 0,842 mm | 0,853 mm | 0,847 mm | 0,85±0,02 mm |
| Larghezza della scanalatura | 0,551 mm | 0,549 mm | 0,552 mm | 0,55±0,02 mm |
| Rugosità superficiale (accoppiamento) | Ra 0,65 | Ra 0,72 | Ra 0,68 | Ra ≤ 0,8 |
Risultato del cliente:Il tasso di difetti è sceso dal 42% (fornitore precedente) allo 0% dopo la consegna di 10.000 pezzi. La deriva del segnale del sensore è diminuita del 90% e i costi di rilavorazione post-vendita del cliente sono diminuiti del 70%. Ora hanno effettuato un ordine mensile ricorrente di 8.000-12.000 pezzi.
Il nostro impegno per la qualità è supportato da attrezzature di ispezione complete e dalla certificazione ISO9001:2008. Utilizziamo una vasta gamma di strumenti di misura:
Il software intelligente di ottimizzazione del nesting massimizza l'utilizzo del materiale mantenendo la precisione. La nostra capacità di lavorazione mensile raggiunge le 30 tonnellate con un tasso di consegna puntuale del 99%, servendo settori quali strutture in acciaio, armadi per telai, ascensori, macchine agricole e macchine edili.
Pronto a discutere del tuo progetto?Inviaci i tuoi disegni 2D/3D per una valutazione tecnica e un preventivo gratuiti. Il nostro responsabile tecnico senior esaminerà personalmente le vostre esigenze e proporrà la strategia di taglio CNC ottimale.
|
|
|
|
